一文带你了解超声波氧气传感器

winsen 20250428

超声波氧气传感器是一种利用超声波技术来测量氧气含量的传感器。它通过测量超声波在气体中的传播速度来确定氧气的浓度。

由于不同气体的分子量不同，超声波在其中的传播速度也会有所不同。传感器通过测量顺流和逆流的超声波传播时间差，计算出气体的浓度和流速流量。这种测量方法是非接触性的，因此具有量程宽、精度高等优势。

超声波氧气传感器实现对氧气浓度精确测量的几个关键步骤：

1、超声波传播速度差异：超声波在不同的气体中传播的速度会因为气体的种类和分子量的不同而有所差异。氧气（O2）和氮气（N2）是空气中主要的两种成分，它们的分子量不同，因此超声波在这两种气体中的传播速度也不同。

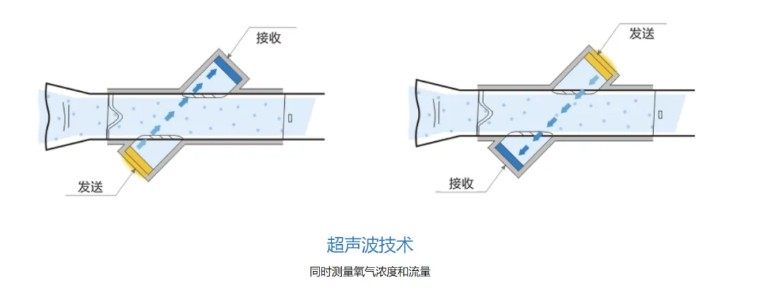

2、顺流和逆流测量：传感器内部包含一对超声波换能器，它们交替地发射和接收超声波信号。一个换能器发射超声波，另一个换能器接收。超声波在气体中顺流（与气体流动方向相同）和逆流（与气体流动方向相反）的传播时间会被分别测量。

3、时间差计算：由于超声波在顺流和逆流时受到的阻力不同，因此它们的传播时间也会不同。顺流时，超声波的传播速度会因为气体流动的助力而加快；逆流时，超声波的传播速度会因为气体流动的阻力而减慢。通过测量这两种情况下的传播时间差，可以计算出气体的流速。

4、浓度计算：当气体中氧气浓度变化时，超声波在气体中的传播速度也会随之变化。传感器通过比较顺流和逆流的超声波传播时间差，结合已知的气体流速，可以计算出气体中氧气的浓度。

5、温度补偿：为了提高测量的准确性，传感器通常会配备温度传感器，以补偿环境温度变化对超声波传播速度的影响。

6、数字输出：测量结果通常会通过数字接口（如UART）输出，以便与其他电子设备或控制系统进行通信。

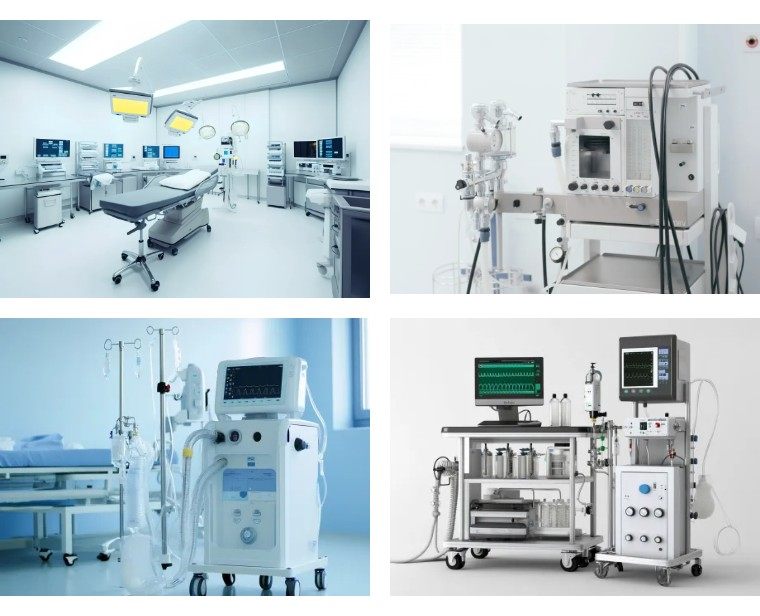

在医疗领域，超声波氧气传感器提供了一种非侵入性的氧监测方法，这对于需要连续氧气监测的患者尤其有利。它们可以用于重症监护室、手术室、睡眠医学和急诊医学等多种应用场景，帮助医疗专业人员实时监测和管理患者的氧合水平。

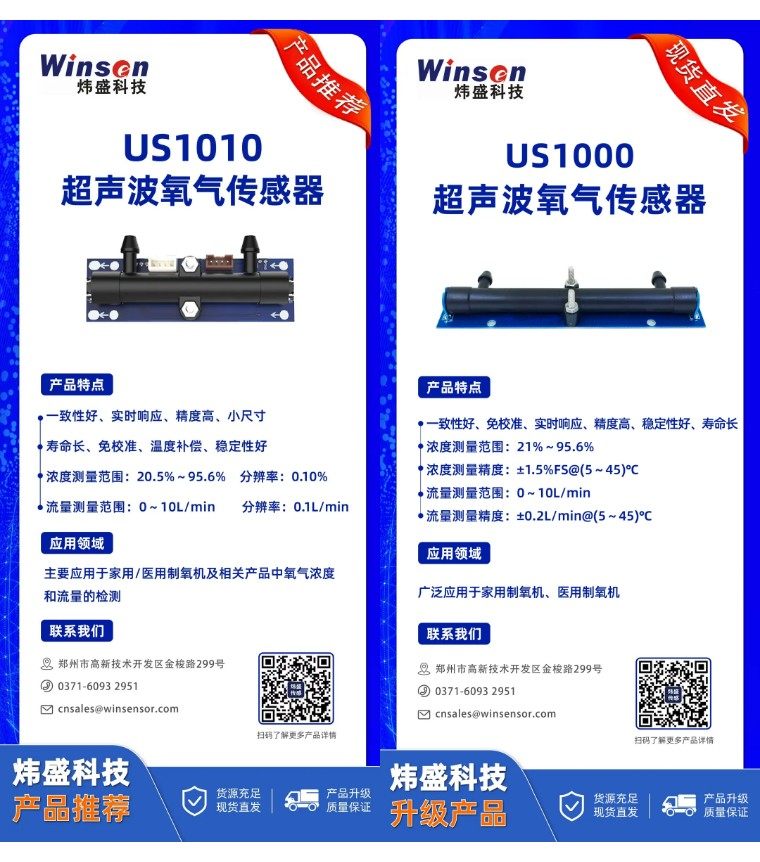

炜盛科技自主研发生产的US1000/US1010型超声波氧气传感器是高性价比的超声波氧气浓度检测模块，具有一致性好、实时响应、精度高、稳定性好、寿命长、免校准等特点，已供于多家制氧机生产厂商，受到了客户的一致好评。

作为一站式传感器解决方案提供商，炜盛科技具有强大的研发设计及生产能力，能够根据客户需求进行传感器定制化服务，为医疗健康领域提供温度测量与控制、气体流量监测、气体压力监测、医疗氧气监测、呼吸末端气体检测等多方面传感器解决方案，如您有相关需求，欢迎来找大盛~
