光纤放大器，作为光纤通信系统的“强心剂”，不仅能提升信号强度，还能扩大通信线路容量，为光纤接入网性能优化提供重要支持。作为光通信系统中不可或缺的关键组件，其操作与维护对于确保整个系统的稳定性和性能至关重要。

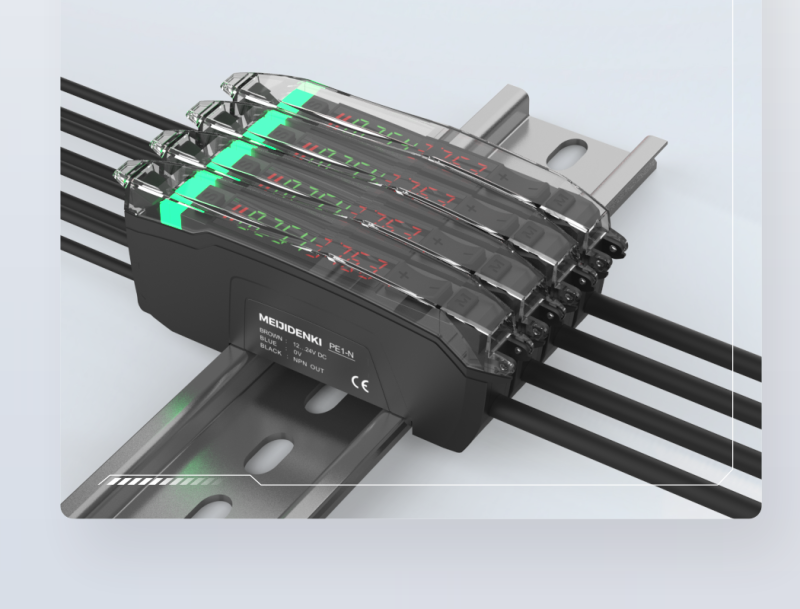

本期小明就来为您详细解析明治光纤放大器PE1的操作步骤以及安装要点，帮助您充分发挥其性能优势，提升工作效率与产品质量。

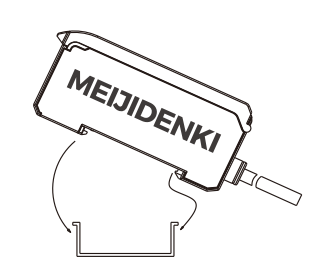

放大器的安装与拆卸
安装：
1、把放大器底部安装在附带安装支架的DIN导轨上。
2、按下前部安装在放大器安装支架的DIN导轨上。

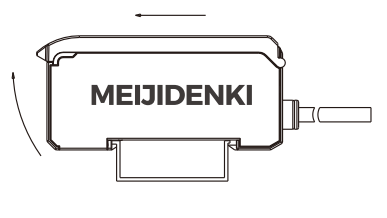

拆卸：
1、向前推动放大器。
2、抬起放大器前部拆下。
注意: 请小心，如果不把放大器向前推，就向上抬起放大器的前面部份，那么放大器后端的固定卡扣就很容易断裂。

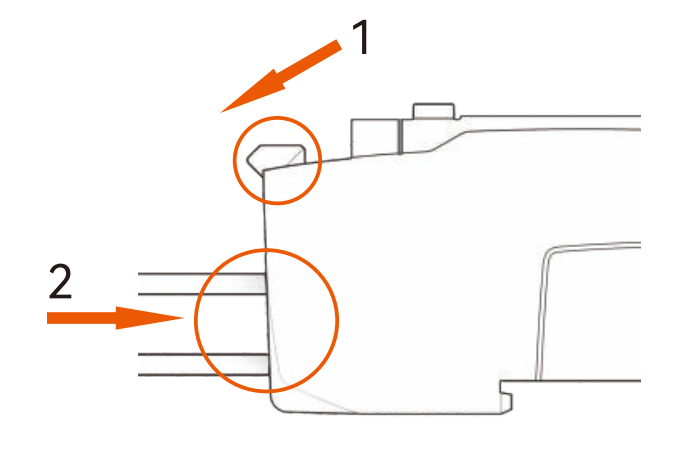

光纤元件的安装与拆卸
1、插入光纤
将【锁紧扣】下拉放下来
将光纤元件插入到底

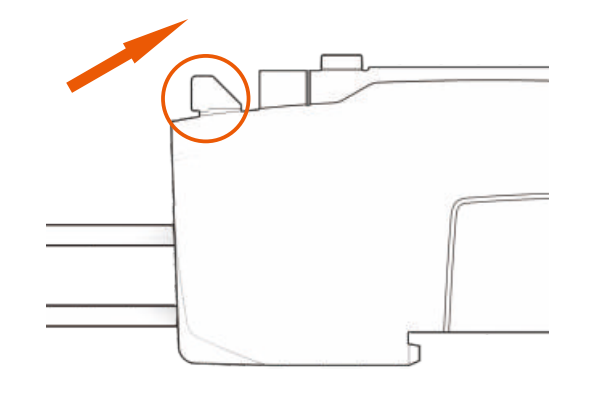

2、固定光纤
在光元件插到底时将【锁紧扣】上拔

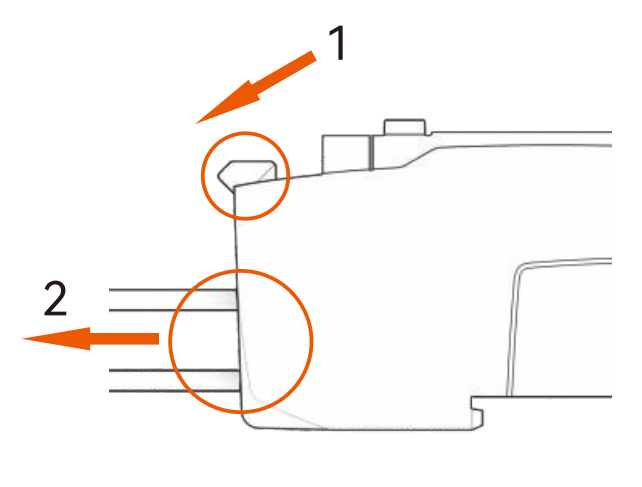

3、拔出光纤
将【锁紧扣】往下掰放下来
拔出光纤元件
备注:
1、如果光纤未插到底，检测距离将会缩短。
2、对于同轴反射型光纤，请将中心光纤(单芯)插入到放大器上标注的投光入口处，外围光纤(多芯)插入到受光入口处，如果安装相反，检测准确度则会降低。

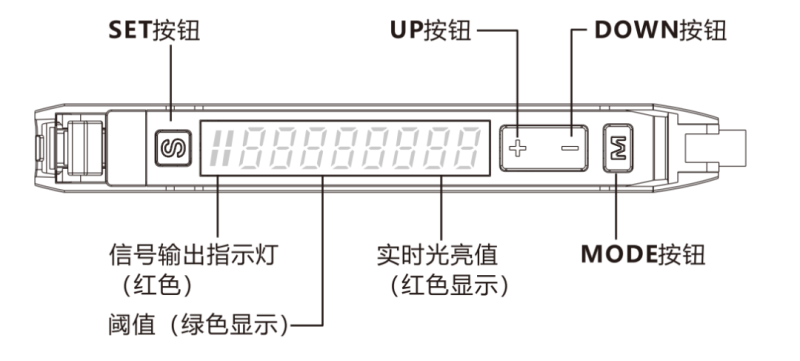

操作面板说明
设置常开常闭
在检测用户界面下，短按MODE键，进入常开常闭设置界面，短按+键，切换为L-on常开模式;短按-键，切换为D-on常闭模式，点M键确定。

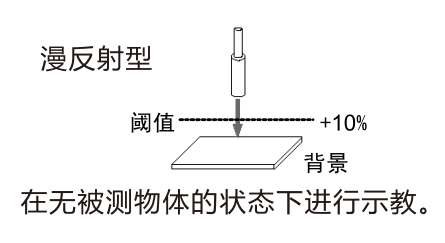

一点示教

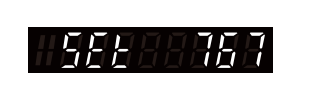

在检测用户界面下，长按SET按键3秒，屏幕显示SET，放大器进入单点示教模式，松开后，完成示教，放大器保存当前检测值的一半作为新的阈值。

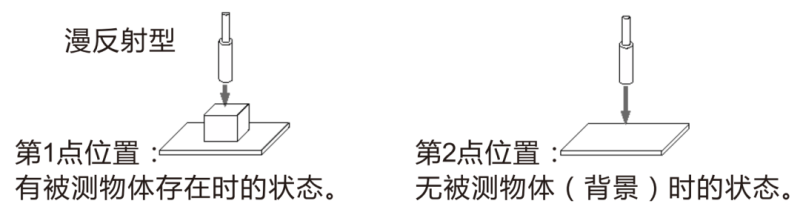

两点示教
在检测用户界面下，短按SET按键，屏幕显示SET，放大器记录第一个值；再按一下SET按键，完成示教，放大器保存两次阈值和的平均值。如果示教的值，比最小值小，就直接给最小值。
阈值的加减
在检测用户界面下，短按或者长按+键，可以增加阈值;
短按或者长按-键，可以减小阈值.
按键锁定功能

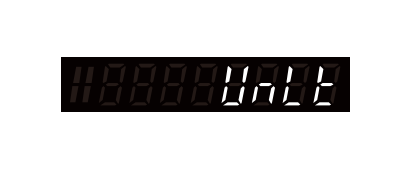

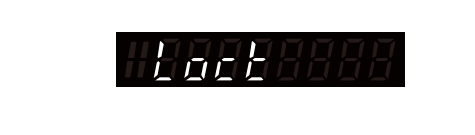

在检测用户界面下，同时按下MODE键和+键3秒，屏幕显示LOCK，禁止所有的按键操作。再同时按下MODE键和+键3秒，屏幕显示UNLK，按键锁解除。锁定后按键操作会提示LOCK。
系统参数设置

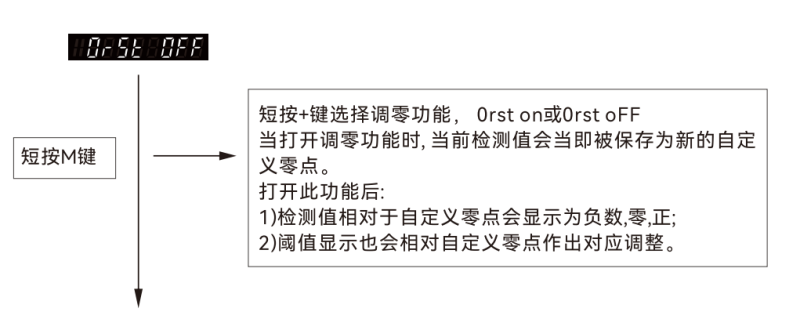

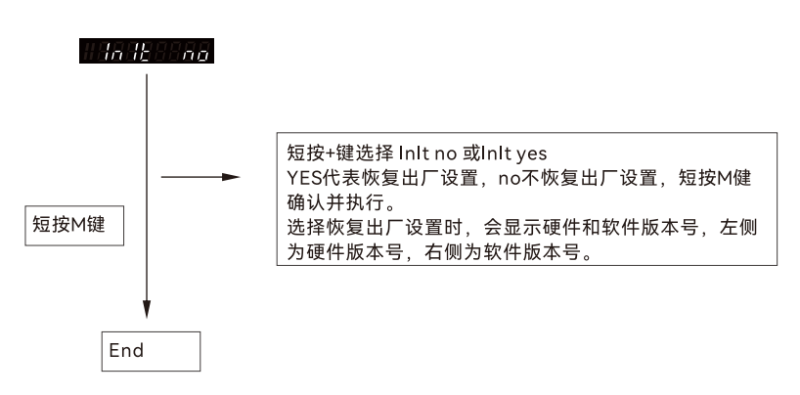

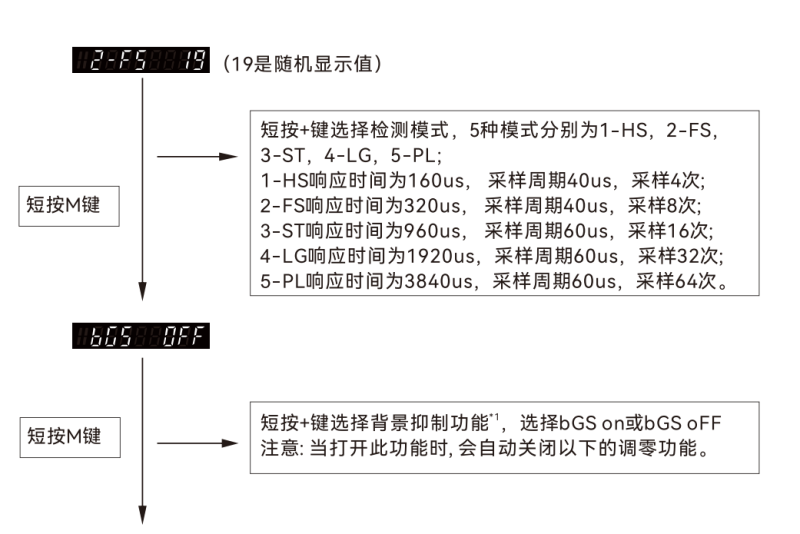

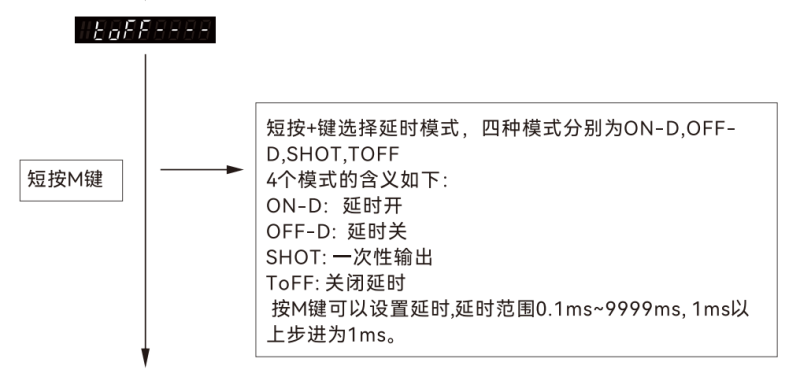

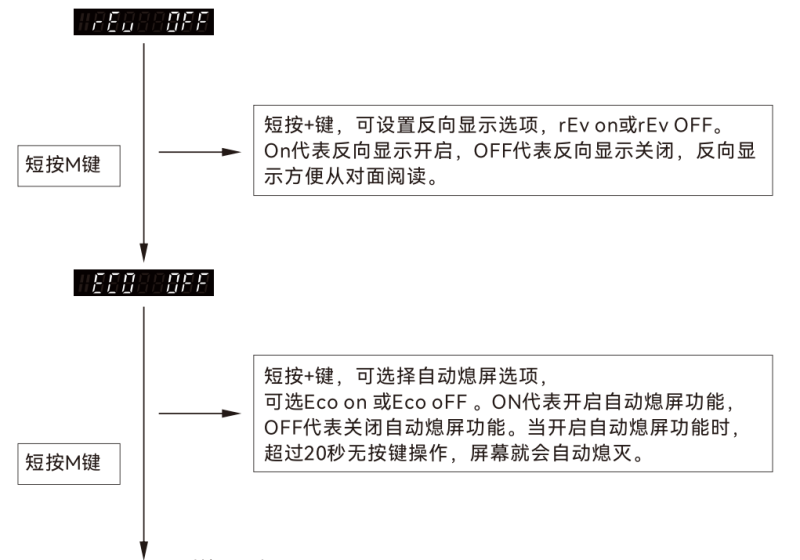

长按MODE按键，进入系统参数设置界面，短按MODE键进入下一页，短按SET键返回上一页。再次长按MODE按键，确认参数，退出设置。每页功能如下:按住M键3秒以上进入如下流程
更多光纤放大器操作说明

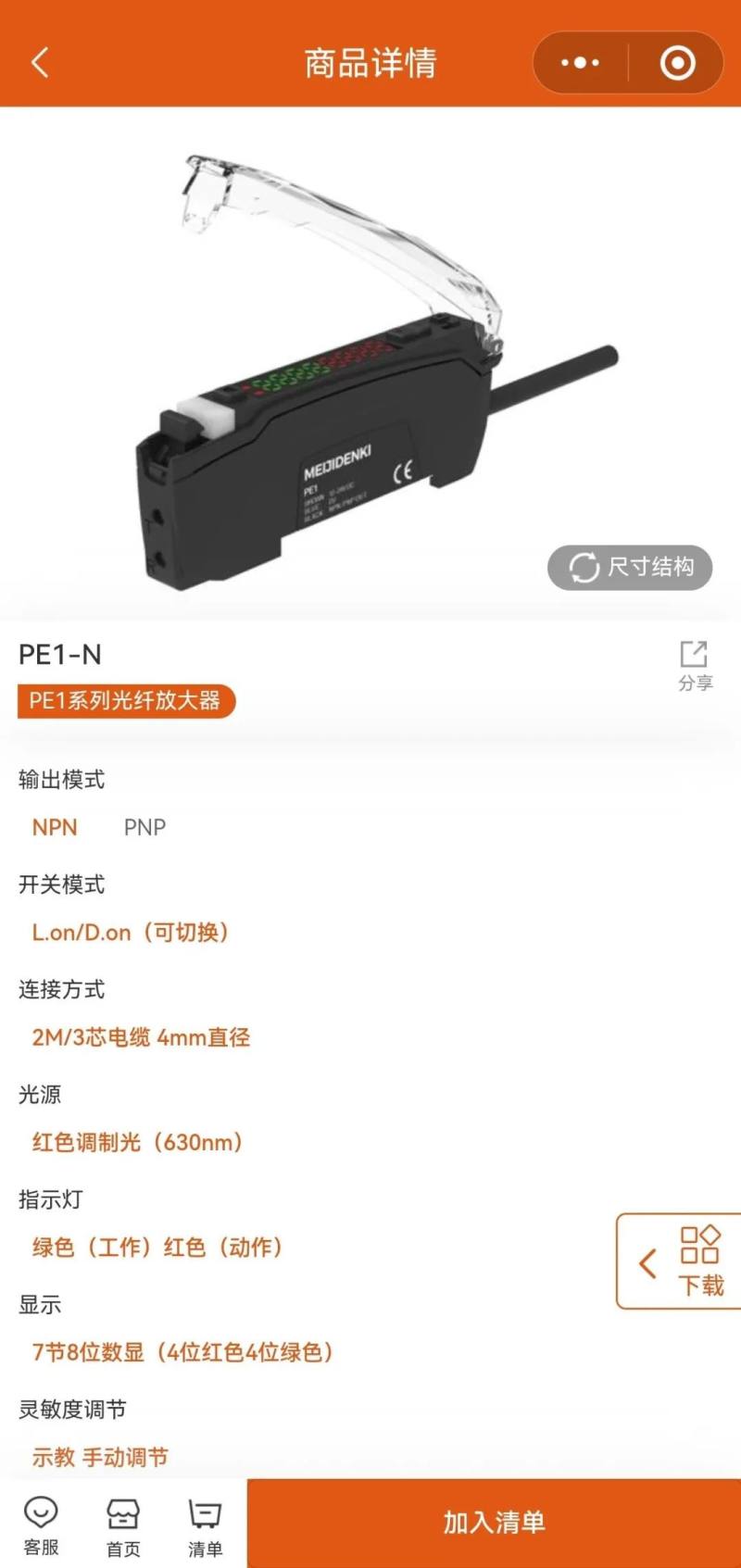

点击图片跳转至明治小程序【下载】
