新品案例 |「长距离TOF光电」「背景抑制」物流堆垛机上的检测利器

在物流行业中，堆垛机是自动化仓储系统中不可或缺的设备，用于高效、准确地存取货物。在物流仓储的复杂环境中，传统传感器往往难以应对长距离、高精度且需屏蔽背景干扰的检测需求。

明治TOF光电ELT-M系列凭借其远距离的精准检测能力和强大的背景抑制功能，为物流仓储的自动化进程提供了强有力的支持。

本期小明就来给大家分享一下堆垛机上TOF光电传感器的应用

场景需求

在堆垛机的作业区域内，堆垛机负责在货架的不同位置存取货物，包括汽车线束等物品。

本案例中，堆垛机需要检测位于远端和近端两处货架上的汽车线束有无，同时要求传感器能够屏蔽远端的背景干扰，确保对货物的准确检测，以确保后续操作（如搬运、存储或分拣）的顺利进行。

1.有远近两处货物，最远距离2米，传感器要检测远端还有近端货物的有无

2.使用场景为堆垛机，如果误判会造成货物从高处掉落，所以要求零误判

3.需要屏蔽远端的护栏

解决方案

选择明治TOF光电ELT-M系列传感器，具备2/10米范围内的检测能力和背景抑制功能，此场景下最远距离为2米，因此可选用ELT-M2NP

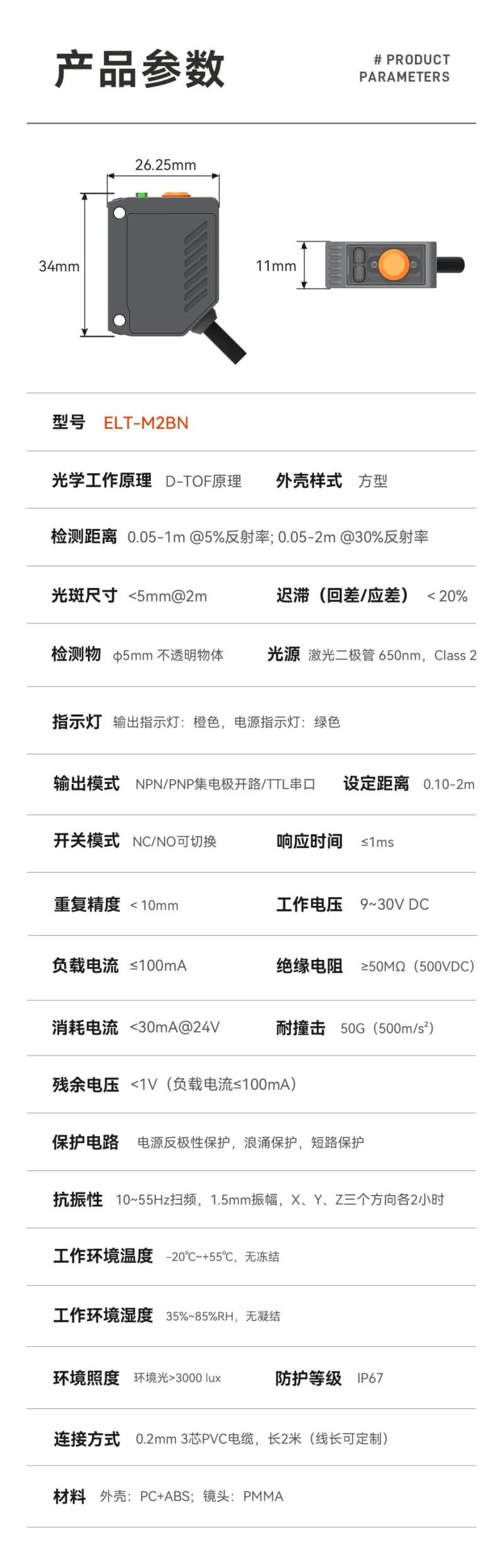

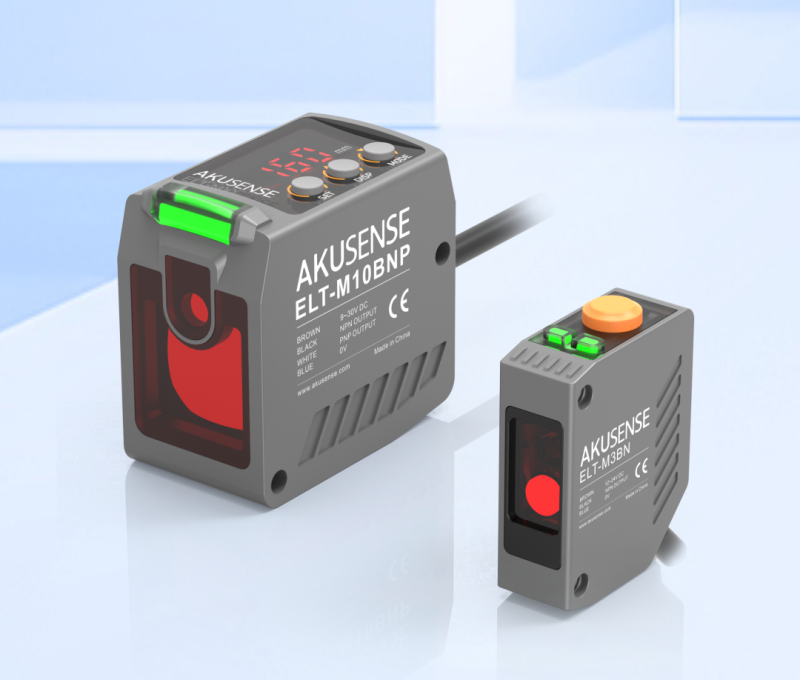

TOF 光电ELT系列

1、高精度检测：采用时间飞行（TOF）原理，通过发射脉冲激光并测量反射时间来确定物体距离，具有高精度和长距离检测能力。

2、背景抑制功能：明治ELT-M2系列集成了背景抑制功能，能够有效减少或消除来自非目标物体的反射光干扰，确保对目标物体的准确检测，通过设置阈值，即可屏蔽远端的背景，不受干扰，检测效果更稳定

3、多模式检测：支持多种检测模式，如单点模式、窗口模式等，可根据实际需求灵活设置。

4、一键示教设置：便于安装调试，用户可轻松通过示教按钮设置检测距离和参数。

5、1ms响应速度：可轻松应对堆垛机快速移动的场景

安装执行

1、安装位置：根据堆垛机的运行轨迹和货架布局，确定传感器的最佳安装位置。确保传感器能够无遮挡地覆盖目标检测区域。

2、参数设置：使用一键示教功能设置传感器的检测距离和参数。根据汽车线束的大小、形状和位置，调整传感器的灵敏度和检测范围。

3、系统集成：将传感器与堆垛机的控制系统集成，实现数据的实时传输和处理。当传感器检测到货物时，及时触发堆垛机的相应动作。

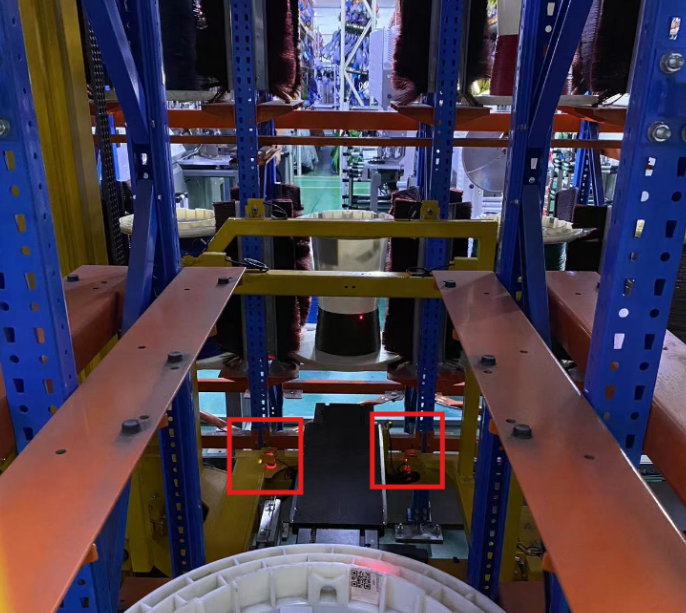

安装现场

实施效果

1、提高检测精度：

通过背景抑制功能，传感器能够准确识别目标物体（汽车线束），减少误判和漏判的风险。

2、提升仓储效率：

堆垛机能够根据传感器的检测结果快速、准确地完成汽车线束的存取作业，提高仓储效率。

3、降低运营成本：

减少因误判和漏判导致的重复作业和人工干预成本，降低整体运营成本。

明治TOF光电ELT-M3系列传感器以其卓越的性能和广泛的应用前景，在物流行业中展现出了巨大的潜力和价值。

它不仅解决了物流行业应对长距离、高精度且需屏蔽背景干扰的检测需求痛点，提升了运营效率，还推动了自动化进程和技术创新的发展。因此，我们有理由相信，明治TOF光电ELT-M系列将成为物流行业不可或缺的重要利器，为行业的持续健康发展贡献更大的力量。
