MEMS热式流量传感器在医疗气腹机中的调控应用

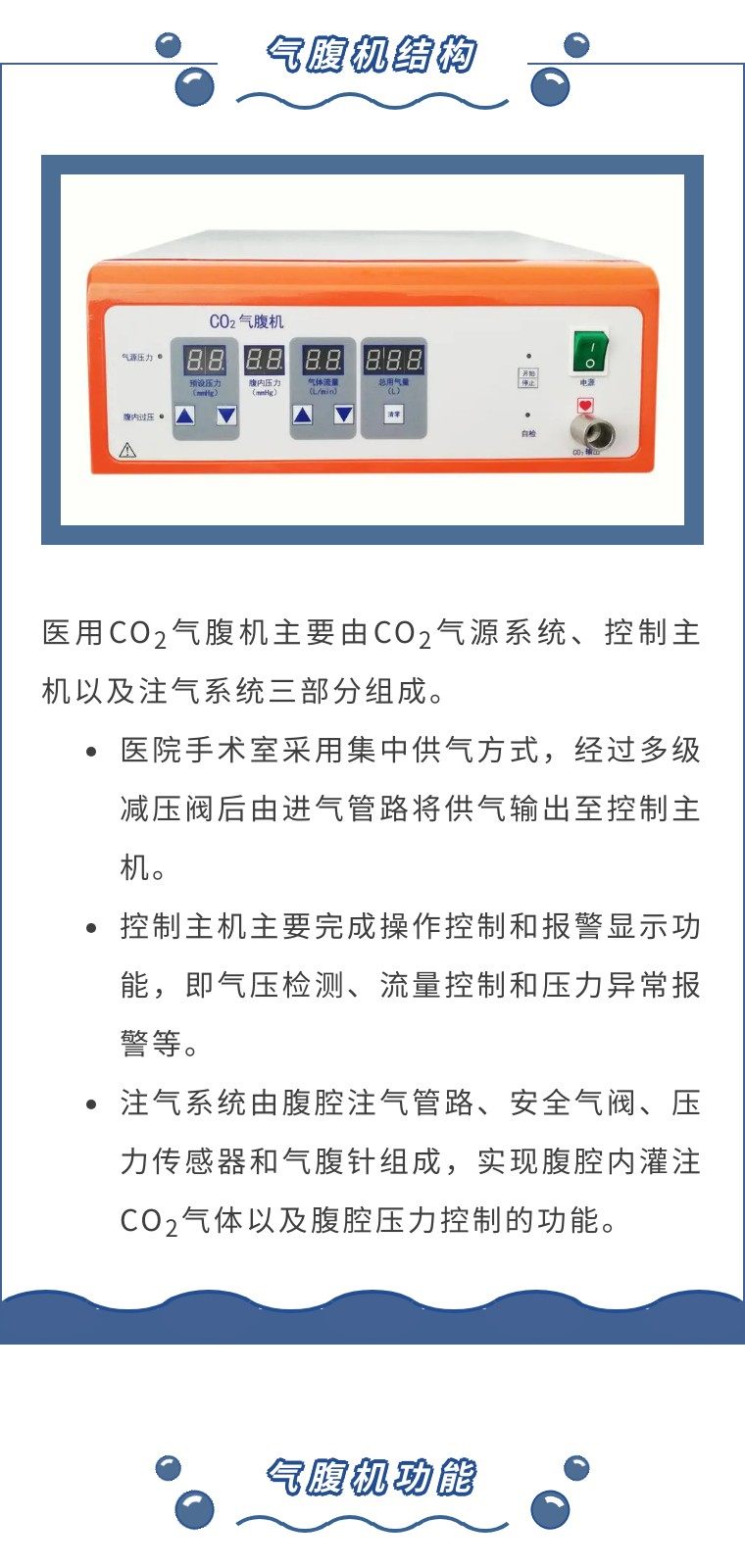

医用CO2气腹机是临床腹腔镜手术中必备的辅助设备之一，其作用是通过对腹腔内加压注气抬高前腹壁，使腹壁与脏器分开，为手术提供足够的操作和视野空间。
由于CO2在血液中溶解度较高，能够被迅速吸收和排泄，是目前用于建立和维持气腹的主要气体。在手术期间，需要根据不同的手术部位、腔体大小、病人体质、成人儿童等情况对CO2的充入量或腹腔压力进行精确和精细化控制。
气压控制功能。医用CO2气腹机的气压控制功能主要通过多级减压阀、压力检测装置和安全阀实现，其气压控制原理为：气源通过减压阀后被逐级减压，气腹机输出端安装压力传感器，用于实时检测输出气压，当腹腔内压超过阈值时安全阀开启，实现机械泄压，且不受电气影响。
流量控制功能。医用CO2气腹机管理系统连接多个阀径不同的通气电磁阀，通过CPU控制电磁阀开闭，电磁阀开通时流量增加，关断时流量减少，不同组合的电磁阀开闭状态实现多种流量模式的控制，最大值＞30L/min，最小值为0L/min。
报警控制功能。报警控制功能主要包括压力报警和流量报警两种，当腹腔内压力超过设定阈值，或流量检测值超出设定范围时，系统会发出报警提示，同时压力系统会自动关闭充气。
在手术期间，需要根据不同的手术部位、腔体大小、病人体质、成人儿童等情况对CO2的充入量或腹腔压力进行精确和精细化控制。
目前气腹机的压力和流量调节控制主要基于动态平衡的流量调节法。
- 当检测到腔体的压力值较小，系统同时开启3个电磁阀，以大流量快速补气；
- 当检测到腔体压力值偏低，则以中流量补气；
- 当检测到腔体压力值接近设定值，小流量供气，以稳定当前压力值；
- 如果腔体内压过高，则立即关闭全部电磁阀，停止供气。
为保障气腹机使用的安全性，在第3级降压阀到电磁阀SV1之间安装有一个流量传感器，采用分流采样的方式检测气腹机的输出流量，并判断当前检测流量是否与系统设置的流量一致，如果有明显误差，说明电磁阀工作失灵，则立即报警，并根据过流的超时情况实施强制停机。
气体传感器、温度传感器、流量传感器、压力传感器等多种传感器都可以应用到医疗健康领域，作为关键的元器件参与医疗过程并发挥重要作用。
