明治案例 | 【±0.1%F·S精度】【点激光位移】3C零件厚度测量

随着智能制造与装备、高新精密加工及工业物联网技术的发展，对非接触精密测量的要求不断提高。激光三角测量法以其精度高、稳定性好、寿命长、响应速度快等优势，被广泛应用于复杂环境、复杂物面、高精度微位移、高速动态等多种测量场景。

明治标准型激光三角位移传感器MLD25系列以优异的性能以及高性价比受到广大客户的好评，本期小明就来跟大家分享一些客户选择明治MLD25系列传感器的经典应用案例：

应用场景

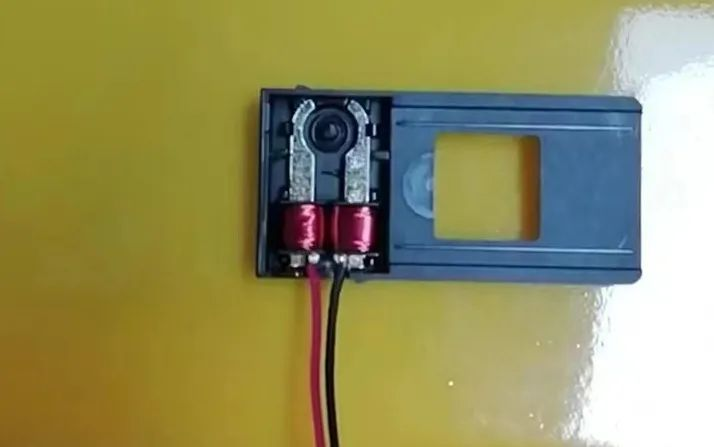

在3C行业的组装机设备上，当U形钢片组装到产品上后，需要对产品组装质量进行检测，工程师想要使用传感器来检测线缆焊接头U型件表面的高度，以判断U形工件是否组装合格

1、现场需要采用非接触方式进行检测

2、检测目标尺寸小

3、精度要求达到0.5mm以内

4、需要通过串口方式读取测量数据

难点分析：

1、需要通过高度参数来精确判断组装结果是否合格，常规光电等产品无法满足该测高要求

2、产品为金属光亮的U型材料，不同物料有一定的差异，会导致被测物表面的光信号反射强度产生差异

推荐选型

可选用明治标准型激光位移MLD25系列，精度高（线性精度±0.1%F.S，重复精度10um），适合此类【产品组装是否到位】检测产品厚度的检测场景。

1、精度要求，该产品的测高要求精度在毫米级以上，优先推荐精度最高可达到0.01mm的激光位移传感器实现高度检测的精度

2、由于产品表面的信号差异性，MLD25系列可以通过调整采样参数来适应被测物差异性表面的影响

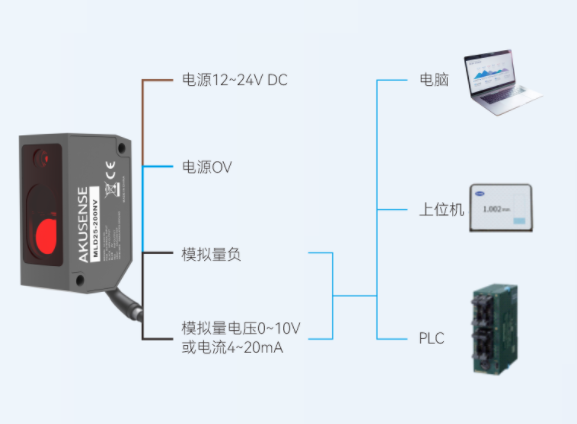

3、该型号有485实现了数据的传输，满足了工程师实时通讯的需求

实施步骤

1、安装传感器：

将MLD25系列激光位移传感器安装在检测设备上，确保传感器能够准确地对准U型件的表面。

2、设置测量参数：

根据U型件的尺寸和检测要求，设置传感器的测量参数，包括测量范围、精度等。MLD25系列激光位移传感器具有高精度和稳定性，能够满足对U型件表面高度精确测量的需求。

3、实时测量与判断：

传感器实时测量U型件表面的高度，并将数据传输给上位机。上位机根据预设的合格范围对测量数据进行判断，如果U型件表面的高度在合格范围内，则判断为合格；否则，判断为不合格。

4、自动化控制：

通过上位机的自动化控制系统，可以根据测量结果对U型件的组装过程进行实时调整和控制，以确保组装质量的稳定性和一致性。

明治传感器的MLD25系列标准型激光位移传感器在3C行业中的应用非常广泛，特别是在检测3C产品的厚度和高度上，提供了一种高效、精确的解决方案。通过该传感器的应用，可以实现对产品组装质量的精确控制和实时监测，从而提高设备的生产效率和产品质量。
