小型流量计工作原理及安装

随着智能化的不断发展，在各种小家电咖啡机、饮水机、果汁机等设备都有液体流量开关，可以自动流出一定量的液体，常见的小型流量计主要有光电流量计和霍尔流量计两种，它们各自采用不同的工作原理，以满足不同环境和需求的流量检测。

霍尔流量计的工作原理基于霍尔效应。霍尔式，利用霍尔效应，把带有两极磁铁的叶轮置于垂直于磁场中，通过叶轮转动产生的GS值转换成脉冲信号输出。

内部含有铁氧体磁铁，精度稳定，可靠。每当叶轮转动一圈时，都会产生一个脉冲信号。这些脉冲信号的频率与流量成正比，因此可以通过计数脉冲来计算出流体的流量。

霍尔流量计的优势在于其结构简单、精度较高，并且能够在不需要外部电源的情况下进行工作。它广泛应用于液体、气体等流体的流量监测，尤其适用于中小型管道的流量检测。

光电流量计则采用光学原理进行流量检测。其原理是通过一对光电元件，发射和接收光信号。当液体流过流量计时，内置的叶轮随流体流动而旋转。光电流量计内部没有磁铁，能够更好地保护水质，利用叶轮切割光通路产生的脉冲信号，通过计算转轮的转动次数，来测量水流量的多少。

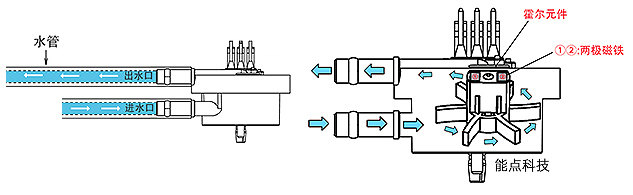

霍尔流量计安装示意图
