比黄金还贵的泥土——稀有金属元素（一）

芯片制造过程中确实会用到多种稀有金属和元素，这些材料对于实现芯片的高性能、小型化和可靠性至关重要。具体涉及到的稀有金属种类繁多，以下是一些在半导体制造业中常见的稀有金属及其应用：

1. 镓 (Ga)：用于生产砷化镓（GaAs）等化合物半导体，广泛应用于高频器件如手机中的功率放大器。

2. 铟 (In)：用于制造铟锡氧化物（ITO），这是触摸屏和其他透明导电涂层的关键材料。

3. 锗 (Ge)：虽然现在主要用于某些特殊类型的高速晶体管，但在早期晶体管技术中是基础材料。

4. 铪 (Hf)：用于替代传统的二氧化硅栅极绝缘层，以提高MOSFET晶体管的性能。

5. 钽 (Ta)：钽及其氧化物被用作电容器材料以及防止其他材料扩散的阻挡层。

6. 钛 (Ti)：常用来形成接触插塞或作为粘附层，确保金属互连与硅之间的良好连接。

7. 铂 (Pt)：某些特定类型的存储器技术需要用到铂作为电极材料。

8. 钌 (Ru)：有时用于DRAM存储单元中的电极材料。

9. 钯 (Pd)：用于封装材料或者作为催化剂。

10.铼 (Re)：在某些高温应用中可能用到，比如某些特种合金。

11. 铱 (Ir)：在一些高端应用中，如磁阻随机存取存储器（MRAM）可能会用到铱。

12.钪 (Sc)：用于增强铝合金的强度，在某些情况下也可能用于半导体工艺中。

13.铕 (Eu) 和 铽(Tb)：这些稀土元素可用于发光二极管（LED）和显示器中的荧光粉

稀有金属之所以在高科技产业，特别是芯片制造中占据重要地位，是因为它们拥有许多独特的物理、化学和电子特性。

芯片制造过程中确实会用到多种稀有金属和元素，这些材料对于实现芯片的高性能、小型化和可靠性至关重要。具体需要多少种稀有金属并没有一个固定的数字，因为不同的芯片设计和技术节点可能需要不同种类和数量的材料。

这里就列举一些在各种芯片制造上可能会应用到的一些稀有金属。

镓（Ga）在芯片制造中扮演着至关重要的角色，尤其是在某些高性能和高频应用领域。它主要通过其化合物形式如砷化镓（GaAs）和氮化镓（GaN）来发挥作用。

1. 砷化镓(GaAs)

• 高频性能：砷化镓晶体管具有比硅基晶体管更高的电子迁移率，这意味着它们可以在更高频率下工作，非常适合用于无线通信、卫星通信、雷达系统等需要处理高频信号的应用。

• 低噪声特性：GaAs器件通常表现出较低的噪声水平，这使得它们成为微波和毫米波段通信的理想选择。

• 高功率密度：与传统的硅基技术相比，GaAs能够提供更高的功率输出，同时保持较小的体积，因此广泛应用于功率放大器中。
•


2. 氮化镓(GaN)

• 宽禁带半导体材料：GaN是一种宽禁带（WBG）半导体材料，拥有更宽的能隙，这赋予了它更高的击穿电压、更高的温度稳定性和更好的导热性。

• 高效电力转换：GaN器件能够在更高的电压和温度下工作，并且开关速度更快，这使得它们特别适合于高效电源管理、电动汽车逆变器以及快速充电设备等领域。

• 射频性能：GaN也具备优异的射频性能，可以实现更高的输出功率和效率，适用于5G基站和其他高性能射频应用。

3. 金属镓(Ga)

• 焊接和封装材料：纯镓或含镓合金由于其低熔点特性，可以用作某些特殊场合下的焊接材料或封装材料，例如在低温焊接过程中使用。

• 热界面材料：镓及其合金还可以作为高效的热界面材料（TIM），用于改善芯片散热效果，提高整体系统的热性能。

4. 其他应用

• 光电探测器和发光二极管 (LED)：基于GaAs和GaN的材料也被广泛用于制造高性能的光电探测器和LED，特别是在红外线和可见光范围内。
•


镓及其化合物之所以在芯片制造中占据重要地位，主要是因为它们提供的独特电学、光学和热学特性，这些特性使得采用GaAs和GaN技术的器件能够满足现代电子产品对于高速度、高效率、高功率和小型化的要求

铟（In）在芯片制造中同样扮演着不可或缺的角色，尤其是在某些特定的半导体材料和工艺步骤中。

 1、  透明导电薄膜：铟锡氧化物（Indium Tin Oxide, ITO）是铟的一个重要应用领域。它是一种透明导电材料，广泛用于液晶显示器（LCD）、有机发光二极管（OLED）、触摸屏、太阳能电池等设备。ITO能够提供优异的光学透明度和良好的导电性，使得这些器件既能够清晰显示图像，又可以有效地传导电流。

2.砷化铟 (InAs) 和 磷化铟 (InP)

 高速低功耗晶体管：砷化铟（InAs）和磷化铟（InP）是两种重要的III-V族化合物半导体材料，它们具有比硅更高的电子迁移率，这使得基于这些材料的晶体管能够在高频下高效工作，适用于高性能通信系统、光通信以及射频（RF）组件等领域。

 量子阱结构：InAs和InP常被用来构建量子阱结构，这种结构可以通过限制电子运动来实现更高效的电子传输，从而提高器件性能。

3.氮化铟 (InN) 和 氮化铟镓 (InGaN)

 宽禁带半导体：氮化铟（InN）及其合金氮化铟镓（InGaN）属于宽禁带（WBG）半导体材料，拥有独特的光电特性。InGaN尤其著名，它是蓝光LED和激光器的关键材料，推动了高效照明和数据存储技术的发展。

 高效太阳能电池：InGaN还被研究用于开发新型高效太阳能电池，因为它的能隙可以在很宽范围内调节，适合捕捉不同波长的太阳光谱。

4.焊接和封装材料

 低熔点合金：铟本身或含铟合金由于其较低的熔点（约156.6°C），可以用作特殊的焊接材料或封装材料，特别适用于需要低温焊接过程的应用场合。

 热界面材料：铟及其合金还可以作为高效的热界面材料（TIM），帮助改善芯片与散热器之间的热传导效率，确保电子设备的良好散热性能。

5.其他应用

 光电探测器：基于InAs和InP的材料也被用于制造高性能的光电探测器，特别是在红外线检测方面表现出色

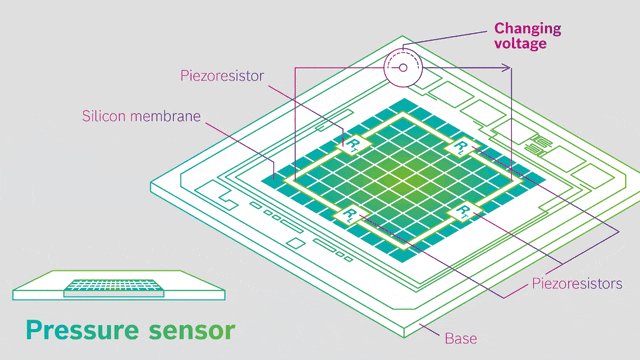

 微机电系统 (MEMS)：铟也可以用于某些MEMS器件中，如传感器和执行器，以利用其良好的导电性和可加工性。

铟及其化合物之所以在芯片制造中占据重要地位，主要是因为它们提供的独特电学、光学和热学特性，这些特性使得采用铟基材料的器件能够满足现代电子产品对于高效率、高性能和小型化的要求。随着对更高性能电子产品的不断追求，铟基材料的应用将继续扩展到更多新兴技术和市场领域。此外，研究和发展新的铟基材料和技术也将是未来半导体行业的一个重要方向

锗（Ge）是半导体材料发展初期的重要元素之一，尽管在现代芯片制造中不如硅那样广泛使用，但它仍然在某些特定应用和技术领域中扮演着重要角色

1. 早期半导体器件

• 历史意义：锗是最早用于制造晶体管的材料之一，在20世纪50年代至60年代初，锗基晶体管占据了主导地位。它具有较高的电子迁移率和较低的禁带宽度，这使得锗基器件能够在较低温度下工作，并且具有良好的高频性能。
•


2. 高电子迁移率晶体管 (HEMT)

• 高速低功耗应用：虽然硅仍然是主流的半导体材料，但在某些需要更高电子迁移率的应用中，如高电子迁移率晶体管（HEMT），锗可以提供比硅更好的性能。这是因为锗中的电子能够更快地移动，从而提高了器件的速度和效率。
•


3. 混合键合技术

• 异质集成：锗与硅的结合可以通过混合键合技术实现异质集成，这种方法可以在同一芯片上集成不同类型的半导体材料，以优化特定功能或提高整体性能。例如，将锗基光电器件与硅基逻辑电路集成在一起，可以创建更高效的光电集成电路（OEIC）。
•


4. 红外探测器

• 光电器件：锗对红外光有很好的吸收特性，因此被广泛应用于制造红外探测器和其他光电器件。这些器件能够检测波长较长的电磁辐射，适用于夜视设备、热成像仪以及环境监测等领域。

5. 高效太阳能电池

• 多结太阳能电池：锗作为底层材料用于多结太阳能电池中，特别是III-V族多结太阳能电池。这种结构通过堆叠不同带隙的半导体层来捕捉更广泛的太阳光谱，从而显著提高转换效率。在航天应用中，由于其轻量化和高效率，锗基多结太阳能电池特别受欢迎。
•


6. 量子计算

• 量子点和量子阱：锗还可以用于制造量子点和量子阱，这些纳米结构对于开发下一代量子计算机至关重要。它们提供了控制单个电子或自旋态的能力，这对于构建量子比特（qubit）非常关键。

7. 增强型CMOS技术

• 应变硅技术：在一些先进的互补金属氧化物半导体（CMOS）工艺中，锗被用作应力源材料来引入应变，进而提升硅沟道中的载流子迁移率。这种方法可以改善晶体管的开关速度和降低功耗。

尽管硅是当今最常用的半导体材料，但锗凭借其独特的物理和电学特性，在某些高性能、高频、光电器件及新兴技术领域继续发挥重要作用。

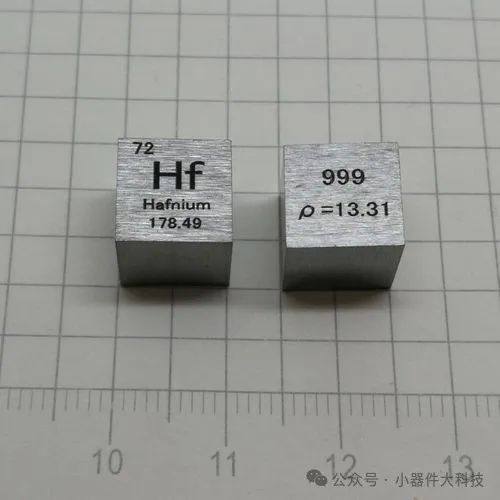

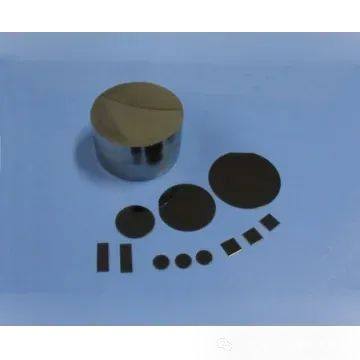

铪（Hf）在现代芯片制造中扮演着至关重要的角色，尤其是在高k栅极绝缘层材料的应用方面。铪基材料的引入显著提升了晶体管的性能，推动了半导体技术的进步。

1. 高k栅极绝缘层

• 铪基高k材料：铪氧化物（如铪硅氧氮化物 HfSiON 或铪氧化铝 HfAlO）被广泛用于制造高k栅极绝缘层。与传统的二氧化硅（SiO2）相比，铪基材料具有更高的介电常数（k值），这意味着它们可以在更薄的厚度下提供相同的绝缘效果，同时减少漏电流，提高晶体管的工作效率和可靠性。

• 解决短沟道效应：随着摩尔定律的发展，晶体管尺寸不断缩小，传统的SiO2栅极绝缘层变得过薄，导致严重的漏电流问题。铪基高k材料的使用有效地解决了这一问题，使得晶体管能够在纳米尺度上继续缩小。

2. 金属栅极（Metal Gate）

• 铪基合金：铪还可以与其他金属（如钛、钽等）形成合金，用作金属栅极材料。这种组合不仅提高了栅极的导电性，还增强了对高k栅极绝缘层的兼容性，进一步优化了晶体管的性能。

3. 增强型CMOS工艺

• 应变工程：铪基材料还可以应用于应变工程技术中，通过引入适当的应力来提升载流子迁移率，从而改善晶体管的开关速度和降低功耗。例如，在pMOS晶体管中，铪基材料可以帮助引入压缩应力；而在nMOS晶体管中，则可以引入拉伸应力。

4. 三维结构晶体管

• FinFET     和 GAA 晶体管：在三维结构晶体管（如鳍式场效应晶体管 FinFET 和环绕栅极晶体管 GAA）中，铪基高k材料同样发挥了重要作用。这些新型晶体管结构能够更好地控制短沟道效应，并且铪基材料的使用有助于保持良好的电气特性，即使在非常小的几何尺寸下也能实现高性能。

5. 热稳定性和化学惰性

• 高温处理稳定性：铪基材料表现出优异的热稳定性和化学惰性，这使得它们非常适合用于需要经历高温处理步骤的芯片制造过程中。例如，在退火和其他热处理工艺中，铪基材料能够保持其结构和性能不变。

6. 减少界面态密度

• 改善界面质量：铪基高k材料与硅之间的界面质量对于晶体管性能至关重要。通过优化沉积工艺和界面处理，铪基材料可以有效减少界面态密度，从而提高晶体管的可靠性和工作寿命。

铪及其化合物在现代芯片制造中之所以占据重要地位，主要是因为它们提供的独特电学、热学和化学特性，这些特性使得采用铪基材料的器件能够满足高性能、低功耗和小型化的要求。随着对更高性能电子产品的需求不断增加，铪基材料的应用将继续扩展到更多新兴技术和市场领域。

钽（Ta）在芯片制造中扮演着多种关键角色，尤其是在高可靠性和高性能的应用领域。

1. 阻挡层和扩散阻挡层

• 防止金属扩散：钽及其氮化物（如氮化钽 TaN）常用于作为阻挡层，防止铜等互连材料在高温处理过程中扩散到硅或其他绝缘层中。这种扩散会导致短路或性能下降，而钽基阻挡层能够有效地阻止这种情况发生。

• 提高可靠性：通过使用钽基阻挡层，可以显著提高互连结构的长期稳定性和可靠性，这对于高性能计算、存储器和其他对可靠性要求极高的应用尤为重要。

2. 电容器材料

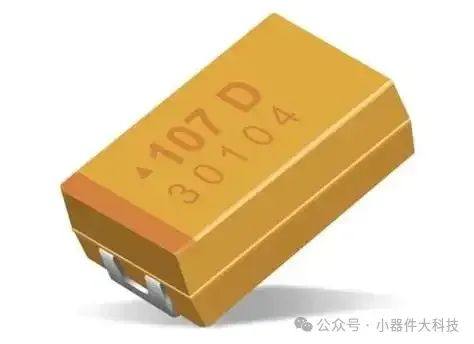

• 钽电容器：钽因其高密度和良好的氧化特性，被广泛用于制造固态电解电容器。特别是片式钽电容器，具有体积小、容量大、漏电流低的特点，适用于需要紧凑设计和高稳定性的电路中。

• 薄膜电容器：在某些高级应用中，钽还用于制造薄膜电容器，这些电容器可以在非常薄的厚度下提供高电容值，并且具备出色的频率响应特性。

3. 接触插塞和互连线

• 低电阻连接：钽及其合金可用于形成接触插塞，确保金属互连线与硅衬底之间的良好电接触。这有助于减少接触电阻，提高整体电路的导电性能。

• 耐腐蚀性：由于钽具有优异的化学稳定性和抗腐蚀能力，它能够在恶劣环境下保持稳定的电气性能，特别适合用于对环境敏感的应用场景。

4. 高k栅极绝缘层

• 铪基高k材料的辅助：虽然铪是高k栅极绝缘层的主要成分之一，但钽及其化合物也被研究用于进一步优化这些材料的性能。例如，氮化钽可以作为铪基高k材料的界面层，以改善其与硅的兼容性和降低界面态密度。

5. 热稳定性和机械强度

• 高温处理稳定性：钽拥有极高的熔点（约3017°C），这使得它非常适合用于需要经历高温处理步骤的芯片制造过程中。无论是在退火还是其他热处理工艺中，钽基材料都能够保持其结构和性能不变。

• 增强机械强度：钽的高强度和硬度使其成为增强微机电系统（MEMS）和其他微结构的理想选择，为这些组件提供了额外的支持和保护。
•


6. 磁性材料

• 特殊应用：尽管不如铁、钴、镍等传统磁性材料常见，但在某些特定应用中，钽也可以用于制造磁性材料或作为磁性材料的添加剂，以调整其磁学性质。

钽及其化合物之所以在芯片制造中占据重要地位，主要是因为它们提供的独特物理、化学和电学特性，这些特性使得采用钽基材料的器件能够满足高性能、高可靠性和小型化的要求。

未完待续
