传统的反射型光电传感器在检测过程中往往受到被测物颜色、材质、弧度及形状的影响，导致检测结果不稳定，甚至产生误检。

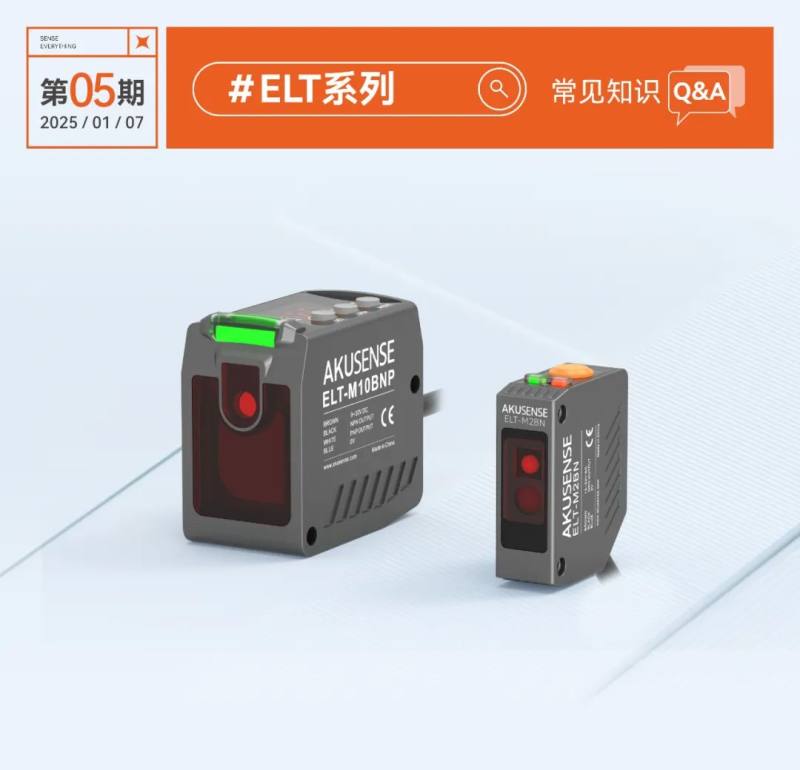

为了解决这一问题，明治的TOF（Time of Flight，飞行时间）光电传感器ELT系列，以其独特的检测原理，实现了远距离检测，同时对被测物颜色、材质、弧度及形状复杂条件检测稳定性实现全面突破。
以下是关于ELT系列产品开关量、模拟量、RS485的使用过程中常见的疑问，明治的技术支持团队统一来一 一解答。
提问
Qustions
&
解答
Answers
开关量
Q

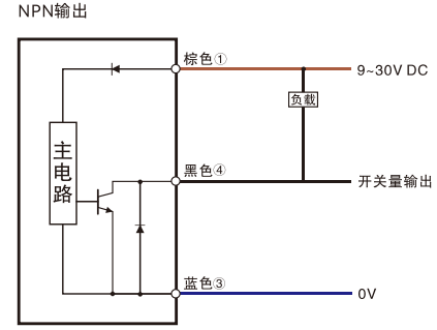

开关量输出如何接线？
Q
如何调试NO/NC？
1、常开(NO)设置：
固定好传感器，在传感器前方需要设定的距离放置检测物（比如需要在一米的位置检测，就在一米的位置放 置检测物体），长按黄色按钮2.5秒以上（5秒以内）松开按钮，橙色指示灯慢闪3下，熄灭，表示设置成功。
2、常闭(NC)设置：
固定好传感器，在传感器前方需要设定的距离放置检测物（比如需要在一米的位置检测，就在一米的位置放 置检测物体），长按黄色按钮5秒以上（9秒以内） 松开按钮，橙色指示灯快闪3下，熄灭，表示设置成功。
Q
示教不成功如何解决？
指示灯快闪6下，停止闪烁，检测无效，即说明示教失败，可能是以下原因导致，可逐一进行排查：
1、可能长按时间未达到2.5秒以上
2、实际感应距离超出量程范围，需查询该型号的实际量程
3、传感器的发射端口没有良好得对准被测物
Q
传感器在检测物体的时候
信号抖动不稳定，如何解决？
信号抖动可能是检测物到达临界点或者受到外界干扰导致，可以使用以下解决办法
1、增加应差距离：
应差距离在全量程统一为25mm（比如在设定的距离上延长25mm，防止检测物在临界值上导致信号抖动）
2、切换防抖动模式：
长按黄色按钮9秒以上后松开，绿色指示灯慢闪3下，停止闪烁，表示延迟响应模式开启（此模式有防抖动的功能）
3、切换即时响应模式：
长按黄色按钮9秒以上后松开，绿色指示灯快闪3下，停止闪烁，表示恢复即时响应模式（此模式为默认出厂模式）
模拟量
Q

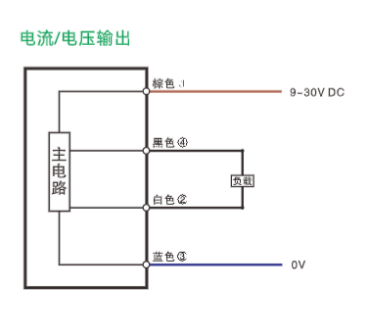

模拟量的接线
黑色线和白色线对应的接到负载的±端
白色是模拟量﹢
Q

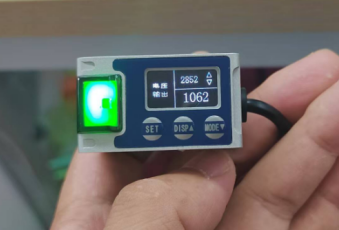

如何设置模拟量输出？
长按MODE键进入设置，按SET键切换，DISP键和MODE键短按调整数值

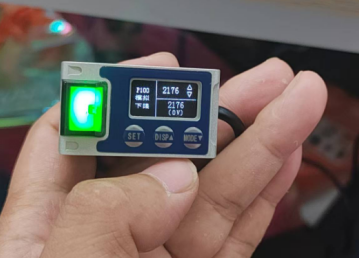

设置模拟输出下限

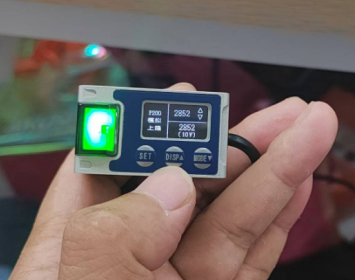

设置模拟输出上限
Q

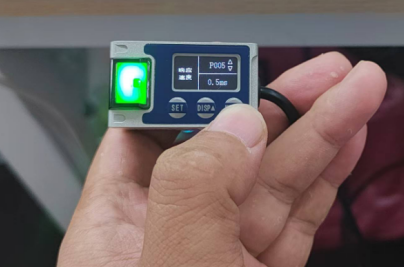

如何设置响应时间？
短按DISP键进入设置上下限数值
然后按SET键可以设置当前位置的数值，或者短按MODE键选择通过按钮上下键（DISP键代表↑，MODE键代表↓）微调数值。
Q
产品的指令
长按MODE键进入模式，短按MODE键选择通过按钮上下键（DISP键代表↑，MODE键代表↓）调试对应的响应速度。
Q

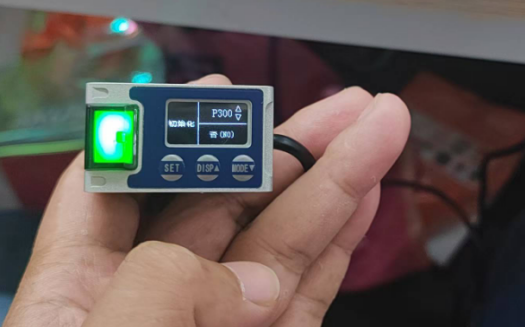

如何恢复出厂设置？
长按MODE键进入模式，然后短按SET键进入到初始化界面，然后短按MODE键选择通过按钮上下键（DISP键代表↑，MODE键代表↓）选择NO或者YES
RS485
Q

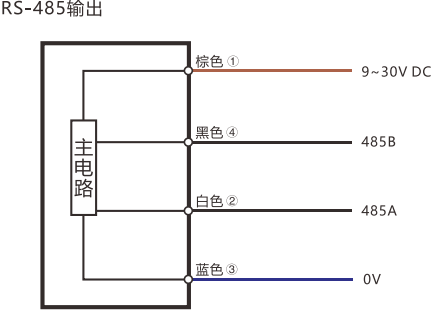

如何接线？
白色接在串口模块的485-A(TX)接点，黑色接在串口模块的485-B(RX)接点
Q
如何设置通讯参数？
长按MODE键进入参数设置界面，调到需要修改的参数界面，按up/down键选择需要的参数
Q
串口指令

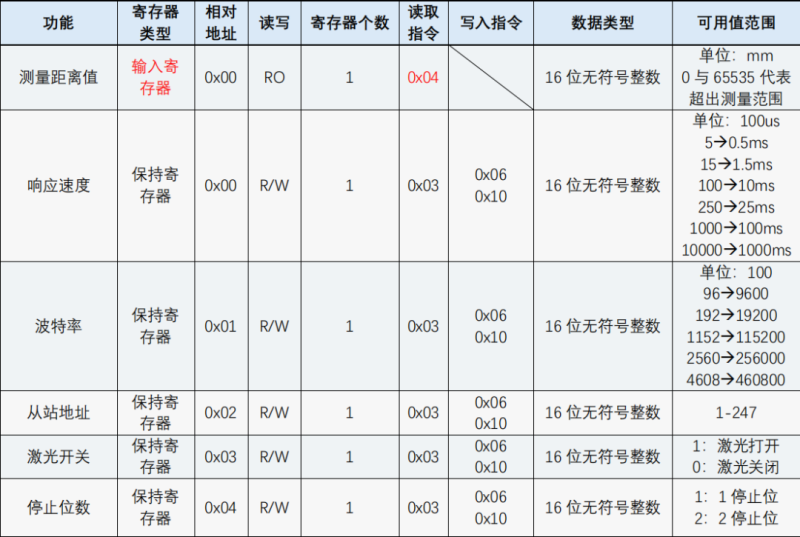

按照下图的指令菜单，正确发送串口指令就可以正常使用
Q
如何设置响应时间？
长按MODE键进入参数设置界面，调到响应速度界面，按up/down键选择需要的参数
Q

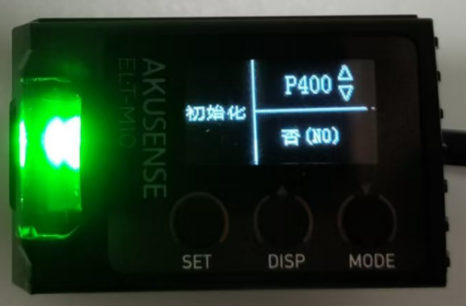

如何恢复出厂设置？
长按MODE键进入参数设置界面，调到初始化界面，按up/down键选择ON(是)就可以恢复出厂设置
以上便是本期TOF光电传感器ELT系列Q&A专栏中，我们为大家解答的的常见疑问。希望这些解答能够帮助大家更好地理解和使用我们的产品，提升工作效率和准确性。
我们深知，每一个应用场景都有其独特性和复杂性，可能还存在一些我们未能详尽解答的问题。因此，我们非常欢迎广大工程师们在使用过程中，继续积极向我们提问或反馈问题。您的每一个疑问和建议，都是对我们产品改进和完善的宝贵动力。
