化合物半导体？？？

化合物半导体是由两种或多种不同元素组成的半导体材料，这些元素通常来自周期表的不同族。与由单一元素构成的半导体（如硅Si和锗Ge）相比，化合物半导体提供了更为多样化的物理性质，这使得它们在特定应用中具有显著的优势。

以下是化合物半导体的一些关键特点：

- 宽禁带：许多化合物半导体拥有比硅更大的带隙（禁带宽度），这意味着它们可以在更高的温度下工作，并且在光电器件中可以发射或检测更短波长的光。

- 高电子迁移率：一些化合物半导体，例如砷化镓（GaAs），其内部载流子（电子或空穴）的迁移率高于硅，这有助于实现更快的开关速度和更高的频率响应。

- 直接带隙：一些化合物半导体具有直接带隙结构，这使得它们在发光器件（如LED、激光器）中效率更高，因为光生载流子可以直接复合产生光子。

- 可调性：通过调整组成元素的比例，可以改变化合物半导体的特性，以满足不同的应用需求。

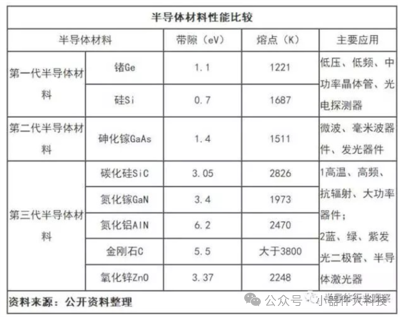

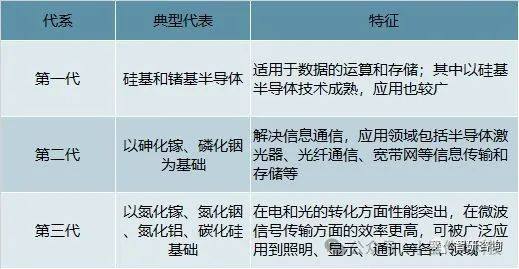

常见的化合物半导体材料包括但不限于：

- Ⅲ-Ⅴ族化合物：如砷化镓（GaAs）、磷化铟（InP）、氮化镓（GaN）等。

- Ⅱ-Ⅵ族化合物：如硫化镉（CdS）、碲化镉（CdTe）、氧化锌（ZnO）等。

- 四元化合物：如铟镓砷磷（InGaAsP），可用于制造高性能的光通信器件。

- 碳化物：如碳化硅（SiC），适合于高温和高功率应用。

- 氧化物：如铟锡氧化物（ITO），常用于透明导电薄膜。

化合物半导体广泛应用于各种高科技领域，包括但不限于高速电子设备、光电探测器、太阳能电池、LED照明、激光二极管以及射频（RF）和微波组件等。由于它们独特的性能，化合物半导体对于推动现代信息技术的发展起到了至关重要的作用。

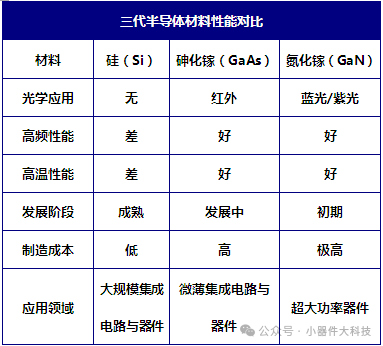

化合物半导体和硅基半导体的区别

（一）材料组成

硅基半导体

硅基半导体主要以硅（Si）元素为基础材料。硅是一种元素半导体，它在地壳中的含量丰富，来源广泛。例如，常见的硅片是从硅石（主要成分是二氧化硅(SiO_2)）经过多步提纯工艺得到纯度很高的单晶硅或多晶硅，是现代半导体产业的基础材料之一

化合物半导体

化合物半导体是由两种或两种以上元素化合而成的半导体材料。例如常见的Ⅲ - Ⅴ族化合物半导体，如砷化镓（GaAs），是由镓（Ga）和砷（As）两种元素化合而成；碳化硅（SiC）则是由硅（Si）和碳（C）化合而成；还有氮化镓（GaN）等，它们的元素组合方式决定了其具有不同于硅基半导体的特性。

（二）特性差异

电子迁移率

硅基半导体：电子迁移率相对较低。这意味着电子在硅材料中的移动速度相对较慢，在一些对工作频率和信号处理速度要求极高的应用场景下可能存在局限性。

化合物半导体：具有较高的电子迁移率。例如砷化镓（GaAs）的电子迁移率比硅高很多，电子能够更快速地在材料中移动，从而实现更高的工作频率和更快的信号处理速度，更适合于高频应用。

耐高温、耐高压和抗辐射性能

硅基半导体：耐高温、耐高压和抗辐射性能较差。在高温、高压或者强辐射环境下，硅基半导体的性能可能会出现明显下降，例如在航空航天的某些极端环境或者核工业相关的辐射环境下，硅基半导体可能无法稳定工作。

化合物半导体：具有较好的耐高温、耐高压和抗辐射性能。例如碳化硅（SiC）和氮化镓（GaN）能够在恶劣的工作环境中保持稳定的性能，这使得它们在汽车电子、航空航天、国防军工等领域有着重要的应用价值，能够适应高温的发动机环境、高压的电力传输环境以及太空的强辐射环境等。

（三）制造工艺

硅基半导体

硅基半导体制造工艺相对成熟。由于硅材料的研究和应用历史较长，相关的制造工艺如光刻、刻蚀、掺杂等技术已经发展得较为完善，并且在大规模生产方面具有成本优势。例如，目前的硅基集成电路制造已经能够实现非常高的集成度，在芯片制造领域占据主导地位。

化合物半导体

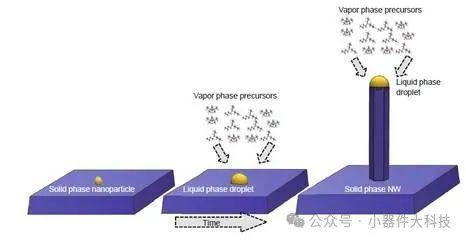

制造工艺相对复杂。化合物半导体的制造过程中，需要精确控制多种元素的比例、生长条件等因素。例如在生长砷化镓（GaAs）晶体时，对温度、压力、反应气体流量等生长环境的要求非常严格，这导致其制造难度较大，成本也相对较高。

二、硅基半导体与化合物半导体的应用

（一）硅基半导体的应用

计算机领域

硅基半导体是计算机芯片的主要材料。无论是中央处理器（CPU）、图形处理器（GPU）还是各种芯片组，硅基半导体都发挥着不可替代的作用。例如英特尔（Intel）和AMD等公司生产的电脑处理器芯片，都是基于硅基半导体技术制造的。由于硅基半导体制造工艺成熟，能够实现大规模、高集成度的芯片制造，满足计算机对高性能、高运算速度和大容量存储的需求。

消费电子领域

在智能手机、平板电脑等消费电子产品中，硅基半导体广泛应用于各种芯片，如通信芯片、电源管理芯片等。以苹果公司的iPhone为例，其内部众多的芯片大部分是硅基半导体芯片，这些芯片负责处理手机的通信、运算、显示等各种功能，硅基半导体的低成本和大规模生产能力有助于降低消费电子产品的成本，使其能够广泛普及。

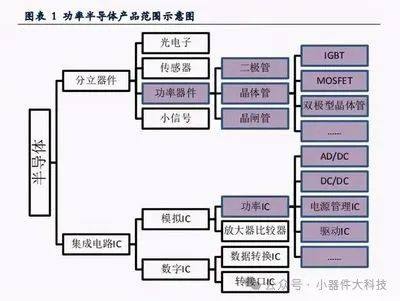

传统电力电子领域

在传统的电力电子设备中，如普通的整流器、逆变器等，硅基半导体能够满足较低频率和较低功率的应用需求。例如在家庭使用的普通电源适配器中，硅基半导体的二极管、三极管等分立器件可以实现基本的电压转换和电流控制功能。

（二）化合物半导体的应用

通信领域

在5G通信及未来的通信技术发展中，化合物半导体具有重要地位。以氮化镓（GaN）为例，它制造的射频器件能够提供更高的频率和更宽的带宽，满足5G高速率、低延迟的通信需求。化合物半导体在基站中的功率放大器等射频前端部件中发挥着关键作用，能够提高通信信号的传输质量和效率。

光电领域

化合物半导体是制造发光二极管（LED）和激光二极管（LD）的关键材料。例如，砷化镓（GaAs）在LED照明和显示领域有着广泛的应用，而氮化镓（GaN）在蓝光LED制造方面具有独特优势，推动了LED照明技术的普及。在光通信领域，激光二极管（LD）多采用化合物半导体材料制造，用于实现高速的光信号发射和传输；在激光加工方面，化合物半导体制造的LD也能够提供高能量密度的激光束，满足材料切割、焊接等加工需求。

汽车电子领域

在汽车电子中，化合物半导体用于制造智能驾驶系统中的传感器和控制器。例如，碳化硅（SiC）由于其耐高温、耐高压的特性，在电动汽车的功率控制模块中得到应用，可以提高电动汽车的功率转换效率，减少能量损失，同时能够适应汽车发动机舱等高温环境。

航空航天和国防军工领域

在航空航天领域，化合物半导体用于制造高性能的卫星通信设备和导航系统。在国防军工方面，其良好的抗辐射性能和高性能可以满足军事通信、雷达探测等高端应用需求。例如在卫星通信中，化合物半导体制造的高频器件能够实现高速率的数据传输，保证卫星与地面之间的通信质量。

化合物半导体的未来前景非常广阔，主要得益于其在多个高科技领域的独特优势和应用潜力。

预计到2028年，全球化合物半导体市场规模将达到554.2亿美元，中国化合物半导体市场也在迅速扩张，2022年的规模为639.09亿元人民币，并且持续增长。

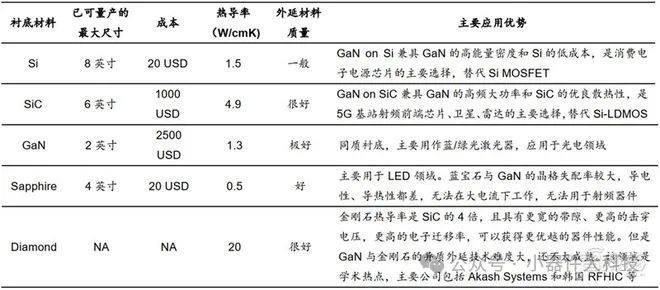

  随着技术的进步，化合物半导体材料如SiC（碳化硅）、GaN（氮化镓）的成本逐渐降低，性能不断提升，这将进一步促进这些材料的应用。

除了传统的光电器件和高频器件外，化合物半导体正在进入更多新兴领域：

   特别是800V电动汽车系统中SiC功率器件的应用，提高了效率并减少了能量损失。

   GaN基快充设备因其高效能而受到市场青睐。

   GaN和GaAs在5G基站中的应用，满足了对更高频率和更大带宽的需求。

   低功耗广域网（LPWAN）和其他无线传感网络需要高性能的化合物半导体组件。

化合物半导体成为中国资本宠爱的热门赛道，2022年中国化合物半导体领域完成了50起融资事件，显示了投资者对该行业的高度信心。

化合物半导体不仅在全球范围内保持着强劲的增长势头，而且在中国等国家得到了政策层面的重点支持。未来几年内，随着技术突破、成本下降以及新应用场景的不断涌现，化合物半导体有望迎来更加光明的发展前景。
