使用技巧 | 超声波传感器信号灯异常？快速排查方法get！
明治传感

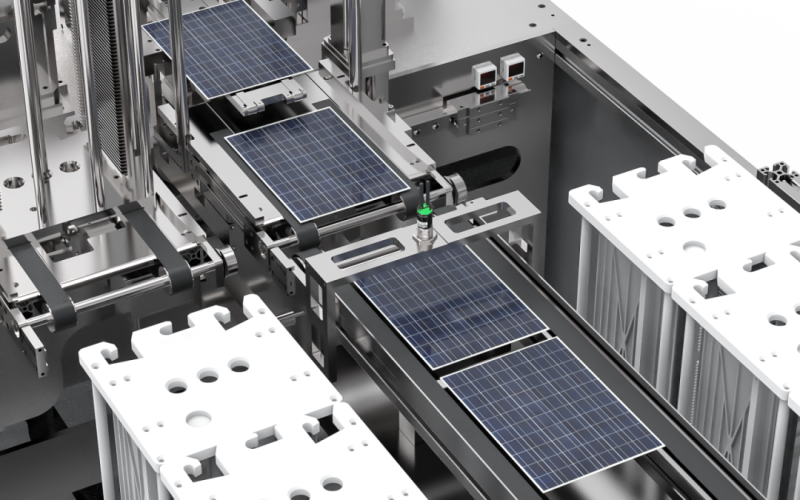

在工业自动化领域，超声波传感器凭借其非接触式检测、穿透性强等特性，已成为单双张物料检测的一大利器。
然而，在实际使用过程中，用户可能会因操作不当导致遇到信号灯异常的情况，这种异常表现为信号灯颜色不正确、闪烁不定或完全不亮等。
为帮助用户快速排查并解决问题，小明整理了一些常见的排查步骤和解决方法，帮助您迅速解决问题，恢复生产。

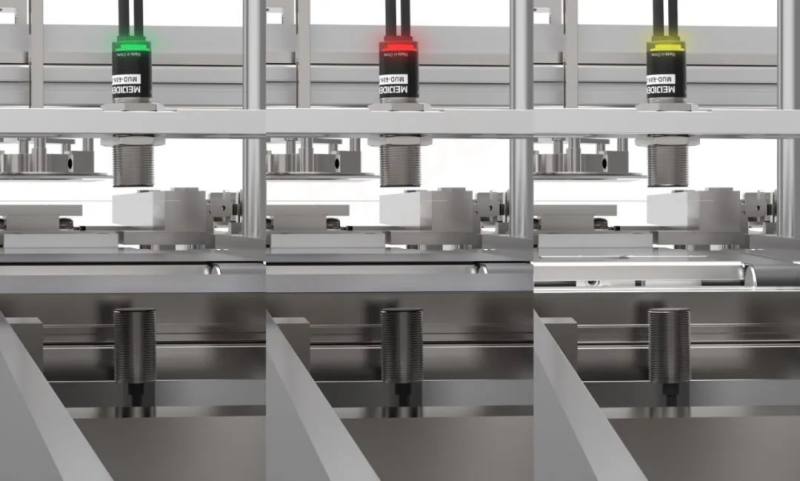

明治MUD-60N-18指示灯正常状态：
单片（绿灯），双片（红灯），空气状态（黄灯），
若指示灯异常
可逐一排查以下原因
确认接线是否正确

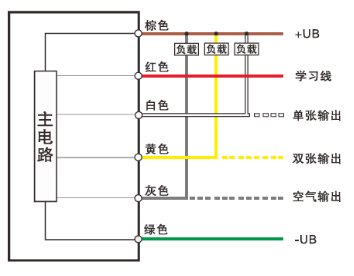

如图所示：
棕色线18-30V DC，绿色线0V，红色学习线，白色单张输出信号线，黄色双张输出信号线，灰色空气信号线。
红色是学习线，示教完悬空；
信号线有三种不同状态，可以根据实际使用需求接入
示教（学习）是否正确
1、发射端与接收端对齐后在正确的安装距离；
2、将单张被测材料放入两个传感器之间；
3、红色学习线短接到0V上；
4、通电，绿灯闪烁。
指示灯有以下任意一种变化都是学习成功。
红黄交替闪烁 1脉冲模式
红黄同时闪烁 3脉冲模式
红灯闪烁 5脉冲模式
黄灯闪烁 10脉冲模式
红绿同时闪烁 25脉冲模式
(若学习未成功，红灯常亮两到三秒后，然后绿灯继续闪烁，重新进入学习状态)
5、断电，将学习线悬空；
6、正常使用，信号线根据实际需要接入即可
安装是否规范
确保超声波传感器的安装位置正确，且符合产品说明书的要求
以（MUD-60N-18）为例：
检查发射端与接收端的距离是否在30-60mm这个范围，40mm距离效果最佳
传感器旁是否有干扰
1、清理传感器周围的灰尘、油脂、水蒸气等可能影响超声波传输的物质。
2、确保传感器的工作环境温度、湿度等参数在产品规定的范围内。
3、周围是否有风刀、离子风扇、大功率电机之类的设备？若有风刀和离子风扇之类的需要关闭。
4、信号传输：检查传感器与控制器之间的连接线缆是否插接牢固，无松动或断裂现象；确保传输线缆的阻抗、屏蔽等参数与传感器和控制器匹配。
5、信号处理：检查控制器的信号处理电路是否正常工作；验证控制器的软件设置是否正确，包括传感器类型、检测范围、灵敏度等参数。
发射端与接收端之间的连接
接插件是否拧紧？
若接插件没有拧紧会接触不良，导致指示灯异常。
红色学习线悬空状态下，若传感器空气状态下常亮红灯为异常。可能是接插件没有拧紧，若接插件检查没问题，则传感器损坏。
被测物是否可检测
1、超声波检测原理要求被测物需要薄厚均匀、平整、无孔、不吸音。
2、能检测的材料厚度与密度有关，密度不同检测厚度不同。密度越小能测厚度越厚。
3、传感器不受检测物体的颜色、透明度、材质（金属、非金属）、形态（固体、液体）影响，常用场景下被测物有：电池极片、硅片、纸张、木板、玻璃板等
在使用超声波传感器进行单双张检测时，遇到信号灯异常的情况时，可以按照上述步骤进行逐一排查。同时，建议定期对传感器进行维护和保养，确保其长期稳定运行。通过以上分步排查法，95%以上的信号灯异常问题都能在现场快速解决。
如有任何疑问或需要进一步的技术支持，请随时联系明治传感器的技术服务团队，我们将为您提供进一步的服务。
