半导体湿法清洗液的种类和组成及溶解氧检测的意义

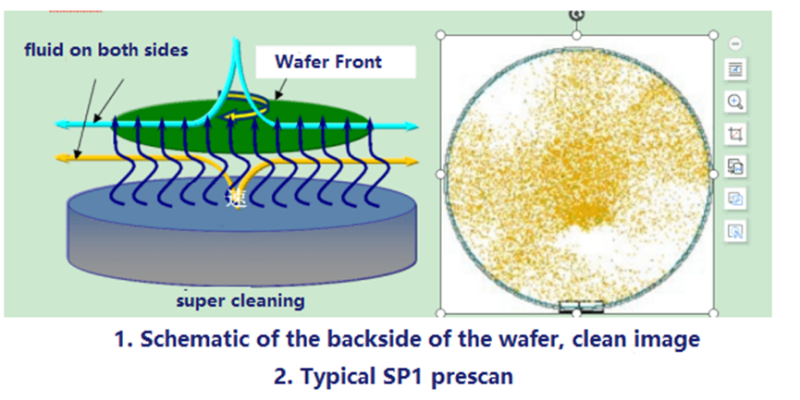

半导体湿法清洗是集成电路制造过程中重要的一环，清洗液的选择和成分直接影响清洗的效果和工艺的稳定性。下面先详细介绍湿法清洗中常用清洗液的主要种类、成分：

一、湿法清洗液的主要种类和成分

1.  酸性清洗液

常见类型： 硝酸（HNO₃）、 硫酸（H₂SO₄）、 氢氟酸（HF）

主要用途：去除金属离子污染， 去除氧化物层（如氧化硅）， 表面钝化处理。

典型配方：

硫酸/过氧化氢混合液（SPM） ：H₂SO₄ + H₂O₂（用于去除有机污染物）。

氢氟酸/硝酸混合液（HNA） ：HF + HNO₃ + H₂O（用于去除氧化硅或金属薄膜）。

2.  碱性清洗液

常见类型： 氢氧化铵（NH₄OH） 、氢氧化钾（KOH）

主要用途：去除颗粒污染、清洗硅表面。

典型配方 ：氨水/过氧化氢混合液（APM）：NH₄OH + H₂O₂ + H₂O（用于去除颗粒和有机污染物）。

3.  溶剂型清洗液

常见类型：异丙醇（IPA） 、乙醇（EtOH） 、丙酮（Acetone）

主要用途：去除光刻胶、清除有机污染物。

典型配方：异丙醇（IPA）溶液：用于干燥和去除微量水分。

4.  去离子水（DI Water）

成分：高纯度水，无离子杂质。

主要用途：清洗液的稀释，清洗后的漂洗步骤。

5.  特殊清洗液

常见类型：氧化性清洗液：如臭氧水（O₃水）；腐蚀性清洗液：如磷酸（H₃PO₄）。

主要用途：去除特定材料（如氮化硅薄膜），高级清洗工艺中的表面处理。

总结清洗液的种类：

酸性清洗液（如HF、HNO₃、H₂SO₄）、碱性清洗液（如NH₄OH）、溶剂型清洗液（如IPA）、去离子水等。

清洗液中溶解氧（Dissolved Oxygen, DO）的测量在半导体湿法清洗工艺中具有重要的意义，因为溶解氧会直接影响清洗液的化学反应特性、清洗效果以及材料表面的完整性和稳定性。以下从多个方面分析测量清洗液溶解氧的意义：

二、溶解氧对清洗液化学性质的影响

1. 氧化还原反应的调控

溶解氧是许多氧化还原反应的重要参与者，尤其是在含有氧化剂的清洗液中（如过氧化氢、臭氧水等）。

正面作用：在含氧化剂的清洗液中，溶解氧可以增强氧化能力，例如在过氧化氢（H₂O₂）或臭氧水（O₃水）中，溶解氧有助于去除有机污染物和颗粒。

在硫酸铜（CuSO₄）与过氧化氢配方中，溶解氧支持氧化反应，可进一步清除金属表面微量污染。

负面作用：在某些情况下，过多的溶解氧可能会导致过度氧化。例如，在氢氟酸（HF）或硝酸（HNO₃）清洗液中，溶解氧可能加速金属表面氧化，导致腐蚀或表面缺陷。

2. 对清洗液稳定性的影响

溶解氧可能促进清洗液中某些成分的分解。例如：

Ø  过氧化氢（H₂O₂）：在溶解氧和金属催化剂的作用下，过氧化氢容易分解为水和氧气，降低清洗液的氧化能力。

Ø  氨水（NH₄OH）：溶解氧可能与氨水反应生成氮氧化物（如NOₓ），导致清洗液的碱性下降，从而影响清洗效果。

三、溶解氧对清洗效果的影响

1. 去除污染物的效率

在清洗过程中，溶解氧的存在可以增强氧化能力，从而提高对有机污染物、颗粒和金属离子的去除效率。例如：

Ø  在含硫酸铜和过氧化氢的清洗液中，溶解氧的参与有助于清除铜表面的氧化物和有机残留。

Ø  在氨水/过氧化氢混合液（APM）中，溶解氧有助于颗粒的分散和清除。

2. 材料表面的完整性

溶解氧的浓度对材料表面的腐蚀和钝化有直接影响：

Ø  低溶解氧 ：可能导致钝化层不足，增加材料表面被腐蚀的风险。

Ø  高溶解氧 ：可能导致过度氧化，尤其是在铜或铝等易氧化金属表面上，可能形成厚的氧化层，影响后续工艺。

四、溶解氧对清洗液中易被氧化成分的影响

1. 对清洗液成分氧化的影响

溶解氧可能加速某些清洗液成分的氧化，从而改变清洗液的化学性质。例如：

Ø  氢氟酸（HF）：溶解氧可能氧化HF生成氟气（F₂），这会改变清洗液的成分并产生有毒气体。

Ø  异丙醇（IPA）：溶解氧可能在高温下将IPA氧化为丙酮（Acetone），影响清洗液的性能。

2. 对硫酸铜清洗液的影响

在含硫酸铜的清洗液中，溶解氧可能与铜离子（Cu²⁺）反应，生成氧化铜（CuO）或氢氧化铜（Cu(OH)₂）沉淀，从而改变清洗液的化学平衡，影响清洗效果。

在硫酸铜与过氧化氢的混合液中，溶解氧可能进一步增强氧化反应，但过量的氧化可能导致表面腐蚀或不均匀处理。

五、溶解氧对清洗液工艺控制的意义

1. 清洗液配方的优化

通过监测溶解氧浓度，可以优化清洗液的配方，确保氧化剂和还原剂的浓度处于最佳范围。

对于含硫酸铜的清洗液，溶解氧的监测有助于控制铜离子的氧化状态，避免生成不需要的副产物。

2. 清洗工艺的稳定性

溶解氧的变化可能导致清洗液性能波动，因此实时监测溶解氧浓度有助于提高清洗工艺的稳定性。

在高精度半导体制造中，溶解氧的控制可以减少清洗缺陷，如表面颗粒残留或氧化层不均。

3. 防止腐蚀和副反应

通过控制溶解氧浓度，可以减少清洗液对金属表面的腐蚀，特别是在铜互连和铝金属层的清洗中。

避免由于溶解氧过高引发的副反应（如过氧化氢分解或金属氧化物沉淀）。

六、测量溶解氧的实际意义

1. 质量控制

溶解氧的测量是清洗液质量控制的重要指标，可确保清洗液在使用过程中的化学性质稳定。

2. 清洗工艺优化

通过测量溶解氧，可以调整清洗液的配方和工艺参数（如温度、流速、搅拌强度），以达到最佳清洗效果。

3. 安全性保障

某些清洗液（如HF、H₂SO₄等）在高溶解氧条件下可能产生有毒气体或危险副产物，溶解氧的测量有助于保障操作安全。

4. 环境影响评估

清洗液的废液处理中，溶解氧浓度会影响废液的氧化性和处理难度，监测溶解氧有助于制定合理的废液处理方案。

六、总结

测量清洗液的溶解氧具有以下重要意义：

化学性质调控：溶解氧影响清洗液的氧化还原反应、成分稳定性以及清洗能力。

清洗效果优化：通过控制溶解氧浓度，可以提高去除污染物的效率，同时保护材料表面。

工艺稳定性保障：溶解氧的监测有助于维持清洗液性能的稳定，减少工艺波动。

安全与环保：溶解氧的测量可以防止危险反应的发生，并优化废液处理过程。

在半导体湿法清洗中，溶解氧的测量和控制是一项关键技术，对提升清洗质量、降低缺陷率和保障工艺安全具有重要意义。

附录：清洗液中易被氧化的成分

在湿法清洗过程中，某些成分容易被氧化反应影响，这可能会改变清洗液的化学性质或导致不良反应。以下是易被氧化的成分：

1. 氢氟酸（HF）

氧化风险：在与空气或氧气接触时，HF可能会生成氟气（F₂），这是一种强氧化剂。

影响：HF的氧化会降低其清洗能力，并可能生成有害气体。

2. 过氧化氢（H₂O₂）

氧化风险：H₂O₂本身是一种强氧化剂，在高温或金属催化下会分解为水和氧气。

影响：分解后会降低清洗液的氧化能力。

3. 氢氧化铵（NH₄OH）

氧化风险：在空气中暴露时，NH₄OH可能与氧气反应，生成氮氧化物（如NOₓ）。

影响：氧化会导致清洗液的碱性下降，影响清洗效果。

4. 异丙醇（IPA）

氧化风险：IPA在高温或紫外线照射下会被氧化为丙酮（Acetone）。

影响：氧化生成的丙酮可能会影响清洗液的挥发性和清洗性能。

5. 硝酸（HNO₃）

氧化风险：HNO₃本身是一种强氧化剂，与某些金属接触时可能加速氧化反应。

影响：可能导致金属表面过度腐蚀或产生副产物。

控制措施 ：

Ø  在使用过程中，需严格控制清洗液的环境条件（如温度、氧气浓度）和储存方式（如密闭容器、惰性气体保护），以避免氧化反应的发生。

Ø  湿法清洗液的选择和控制需要根据具体工艺需求和材料特性进行优化，以确保清洗效果和工艺稳定性。
