从定位到质检：传感器如何重塑FPC裁切与AOI检测的精度边界？

明治传感 20250304

随着3C电子产品向轻薄化、高集成化发展，柔性电路板（FPC）裁切机和自动光学检测（AOI）设备在制造过程中对传感器的依赖日益增强。通过传感器技术我们可以实现高精度测量、实时反馈和非接触检测，显著提升生产效率和产品质量。

凭借深厚的技术积累和创新能力，明治针对3C行业设备提出智能升级解决方案，旨在全面提升厂商自动化、智能化水平。

↓

随着FPC线宽/线距向50μm以下迭代，传统机械裁切工艺面临精度不足、良率波动及安全隐患等挑战。本文基于工业传感器技术，提出一套覆盖压力控制-运动定位-质量检测-安全防护的全流程解决方案，助力FPC裁切机实现智能化升级。

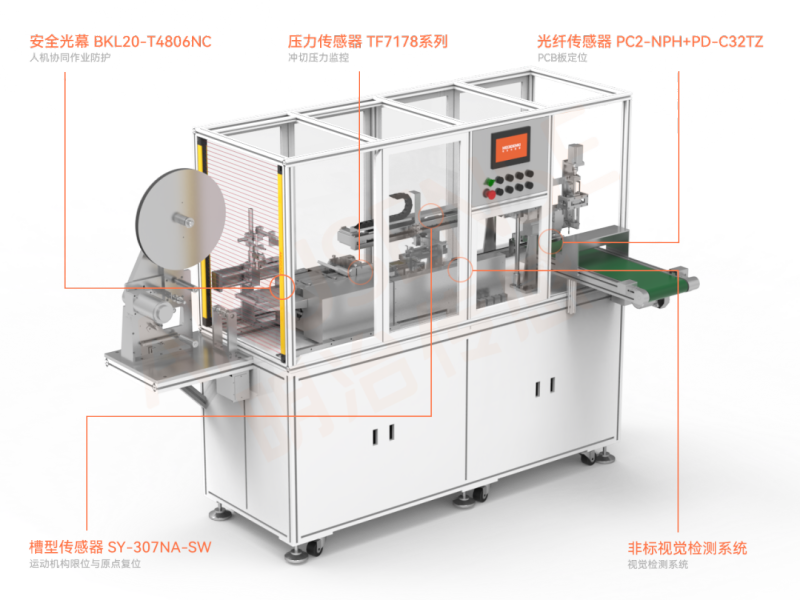

FPC裁切机

确保裁切质量稳定性

冲切压力监控

压力传感器 TF7178-200KN+TB3502

技术痛点：

FPC材质轻薄（厚度<0.1mm），冲切压力不足易导致切痕残留，压力过大则引发基材撕裂或铜箔剥离。

解决方案：

1、选用明治尺寸小巧的压力传感器TF、TB系列集成于冲切模具底部，实时采集冲切压力波形

2、可视化界面，便于调试使用

3、重复精度0.05%F.S可实现精准测量

4、合金钢材质，使用寿命有保障

高精度定位保障

运动机构限位与原点复位

槽型传感器 SY-307NA-SW

技术痛点：

三轴运动机构（X/Y/Z）的重复定位精度需达到±0.02mm，但机械振动、温度漂移易导致位置偏移。

解决方案：

1、选用明治经典槽型传感器产品系列，芯片化设计重复精度提升至0.01mm

2、3KHz高速响应，响应时间0.17毫秒

3、槽深6.5mm，有效防撞击

点击图片获取更多产品资料

缺陷识别与工艺追溯

视觉检测系统

非标视觉检测系统

应用场景：

FPC冲切后需检测检测冲压后的工件的完整及有无缺陷（微裂纹、残胶、孔偏等）

解决方案：

1、选用光源：DC-W10090R、相机：CA-B050A-E、镜头：DA-1623014-10M+软件组成视觉检测系统

2、通过深度学习算法实现更高精度的目标识别与缺陷检测，可以学习不同形状下的模型从而达到精准识别

3、软件模块算法可以实现多区域检测

PCB板定位

光纤传感器 PC2-NPH+PD-C32TZ

应用场景：

检测平台工位上的PCB板有无及是否摆放平整

解决方案：

1、选用明治高精度光纤传感器PC2系列，7档响应速度调节，支持双输出开关量

2、光纤元件采用同轴结构设计，检测距离及稳定性更佳

点击图片获取更多产品资料

人机协同作业防护

安全光栅 BKL20-T4806NC

应用场景：

在设备裁切区域进行FPC材料裁切工作时，需要防止有物体/人员进入工作区域构成机械伤害风险

解决方案：

1、选用明治安全光栅BKL系列，有多种光轴间距和光轴数可供选择，包括10mm，20mm，40mm，可根据设备尺寸需求快速定制

2、响应时间快速，性能稳定

3、抗光干扰能力较强，最大能承受10000lux干扰，不受现场其他杂光干扰

点击图片获取更多产品资料

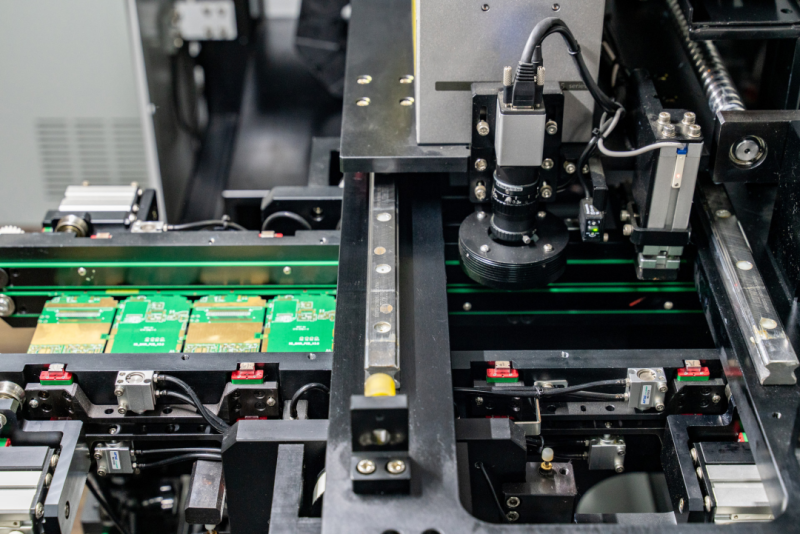

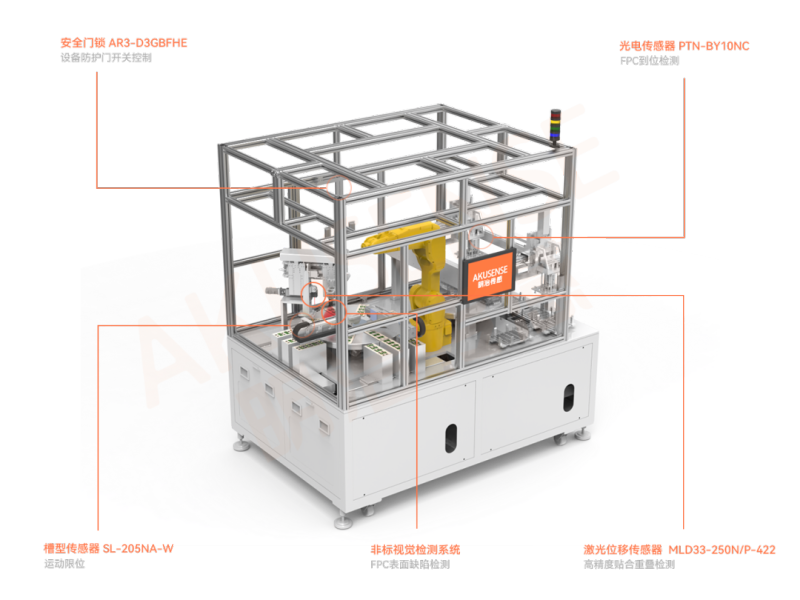

自动光学检测（AOI）设备

本方案基于多传感器融合、AI算法优化及工业安全设计，系统性阐述激光位移、视觉检测、蓝光光电等传感器在AOI设备中的关键技术要点与解决方案

高精度贴合重叠检测

激光位移传感器 MLD33-250N/P-422

应用场景：

这里需要传感器检测FPC到位后是否存在多张贴合

解决方案：

1、选用高精度激光位移传感器MLD33系列，检测精度高，2um超高重复精度，±8um线性精度

2、多种输出通讯可选

点击图片获取更多产品资料

FPC到位检测

蓝光光电传感器 PTN-BY10NC

应用场景：

检测FPC是否到位/是否存在，控制机器人抓取开始动作

解决方案：

1、选用蓝色光源的小型光电传感器，可应对多种表面状况，尺寸小巧仅有尾指大小

2、响应时间快速，＜1ms

3、背景抑制性能佳，可防止背景颜色干扰，无惧背景复杂的检测环境

点击图片获取更多产品资料

FPC表面缺陷检测

非标视觉检测系统

应用场景：

对FPC表面多种缺陷进行检测，如文字检测、钻孔检测、线路检测、金属检测等

解决方案：

1、明确检测目标（如FPC缺陷类型、精度要求）及产线节拍（pcs/min）。

2、通过“光学设计-算法优化-运动控制”三位一体，实现从亚微米级缺陷识别到产线数据闭环管理的全流程覆盖

点击图片获取更多产品资料

设备防护门开关控制

安全门锁AR3-D3GBFHE

解决方案：

1、选用AR3系列安全门锁，采用PM66阻燃材质设计，可在使用场景-10℃-55℃依旧稳定运行

2、传感器使用寿命长，经过插拔100W次考验，内部硬件采用精密设计，锁定时强行拉拔力强度1300N

3.传感器防护等级为IP67高防护等级，满足多种场景及多种工作环境

点击图片获取更多产品资料

传感器技术是FPC裁切机和AOI设备实现智能化升级的核心驱动力。从精准力学控制到高速光学检测，传感器的创新应用不仅提升了3C产品的良率，还为智能制造提供了可靠的技术基础。

未来，随着多模态传感与AI的深度融合，3C行业的生产效率和品质管控能力将迈向更高台阶。如需进一步了解具体传感器型号或案例，欢迎联系我们~
