贴片式超薄型压力传感器
点击上方蓝色字体关注我们
适用于空气动力学研究，测量模型或实物表面压力场分布！
欢迎分享
01

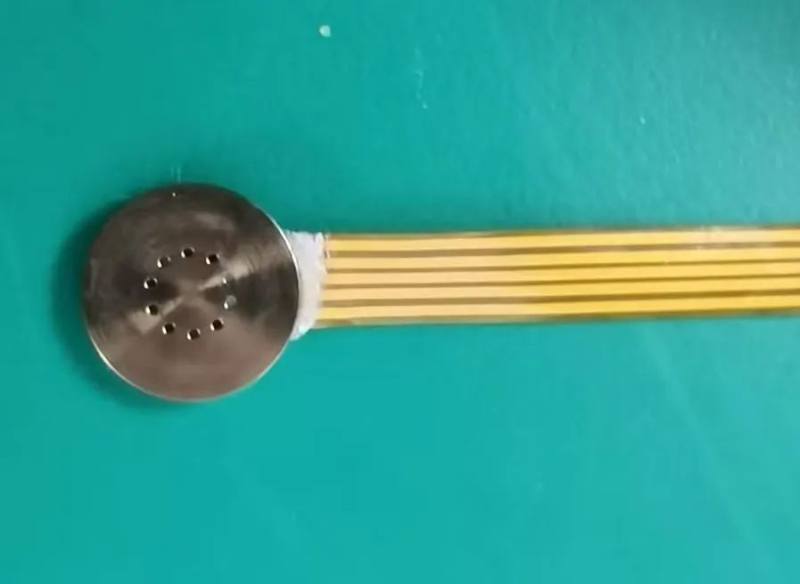

超薄型压力传感器技术参数
A、原理简介：
采用先进的MEMS压阻芯片，感压孔进气承压时传感器输出电压变化与压力呈现线性对应关系，进而达到测量的目的；微型化封装，在满足信号稳定的前提下尽可能减小结构尺寸。
B、关键技术参数：
测量形式：绝压测量（以真空为参考）；
测量介质：无腐蚀不导电干燥气体；
量程：0～50kPa～3000kP（按需定制）；
满量程输出：80mV(典型值）；
精度：0.25%或0.5%；
尺寸：直径6mm或8mm; 厚度1.2mm;
响应频率：＞20kHz
电气出线：1m长柔性带
使用温区：-55℃～125℃；
C、安装
背面粘胶安装；正面（感压孔）是承压面，不可接触胶水等液体。
02
应用注意事项
一、测量介质受限：
只能测量干燥气体，不可测量液体（液体测量可选用其他防水型号）。
二、线缆布置：
柔性带厚度仅0.15mm,布线时避免拉拽，平整铺设，防止损坏导致信号不通。
三、接线：
严格按照补偿管标识的接线定义接线，确保接线正确后通电测试，防止短路烧坏器件。
03
信号放大器
在试验环境有足够空间时，可考虑配备信号放大器，将mV信号放大为0～5V标准信号；选配信号放大器后，补偿器件亦可内置一体，不再需要单独增加补偿管。

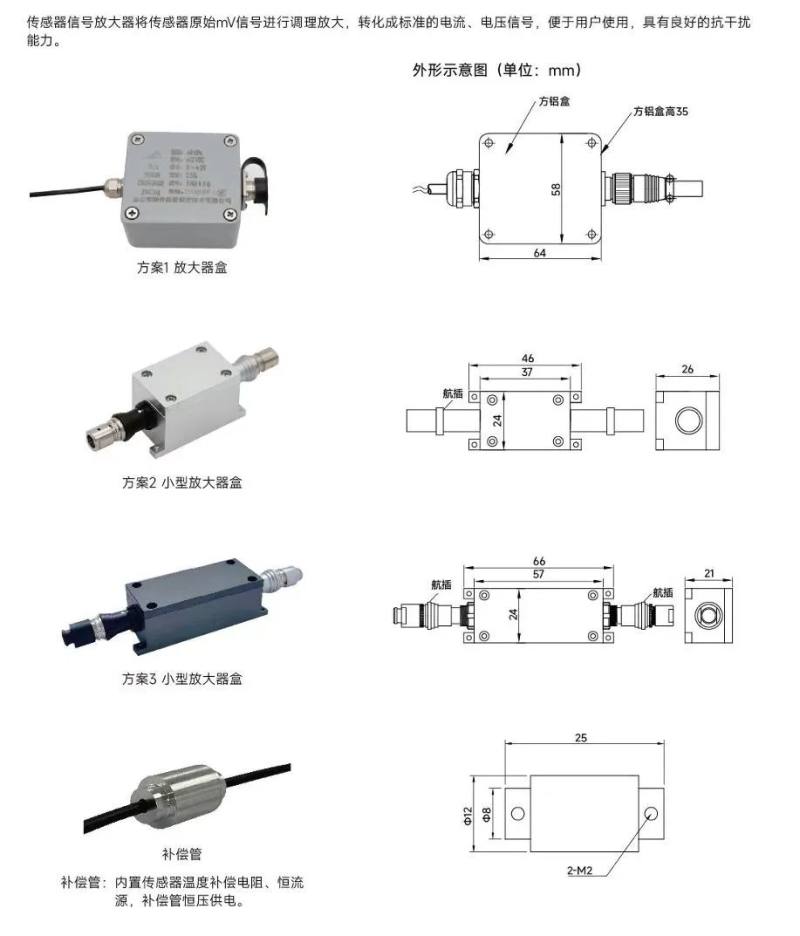

信号放大器及补偿管可选尺寸如下：
4
欢迎交流
流体力学、空气动力、爆炸力学、岩土测试！
传感测控
微信号：18888035633
MEMS微纳传感技术
用“芯”感知，"流”传价值！
