1分钟了解HSP平衡流量计精准测量的原理

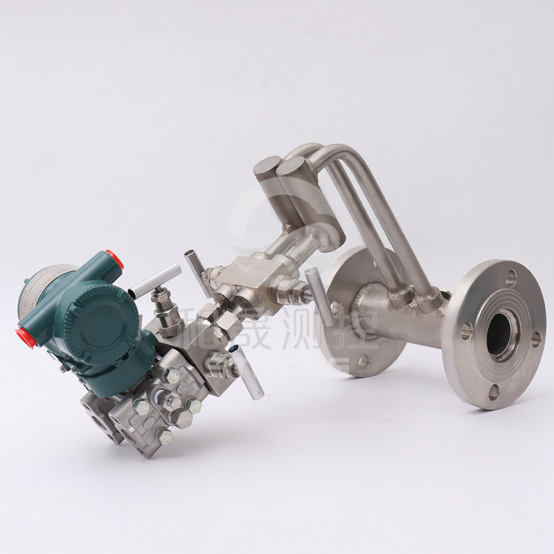

青岛和晟测控HSP系列平衡流量计是一种新型的差压式流量仪表,它采用独特的雷诺数、增加节流件厚度和加工精度,HSP系列平衡流量计巧妙的结构设计能在最短的直管段要求下,用相对较小的永久压损换来较大的稳定差压值,实现高精度长期稳定测量。
一、能量转换原理
在理想流体的情况下，管道中的流量与差压的平方根成正比。当流体在管道中流动时，其能量会发生转换，主要表现为压力能和动能的相互转换。平衡流量计利用这一原理，通过测量流体在管道内两个位置的压力差来确定流体的流量。
二、伯努利方程
伯努利方程是由能量守恒推导而出，它描述了流体在流动过程中，各点处的压力、流速和高度之间的关系。和晟测控HSP系列平衡流量计利用伯努利方程来计算管道中的流量。具体来说，流速越大，动能越大，压力就越小；流速越小，动能越小，压力就越大。通过测量管道内两个位置的压力差，并结合伯努利方程，可以计算出流体的流量。
三、流体整流
平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上。每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被最小化，形成近似理想流体。这一步骤有助于确保测量的准确性和稳定性。
和晟测控HSP系列平衡流量计几乎适用于所有流体测量,是流体测量技术的一场革命,目前已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
