大联大诠鼎集团推出基于英诺赛科产品的2KW 48V双向AC/DC储能电源方案
电子设计圈
大联大控股宣布，其旗下诠鼎推出基于英诺赛科（Innoscience）InnoGaN INN650TA030C、INN650TA050C、INN100EQ016A以及INS1001DE芯片的2KW 48V双向AC/DC储能电源方案。

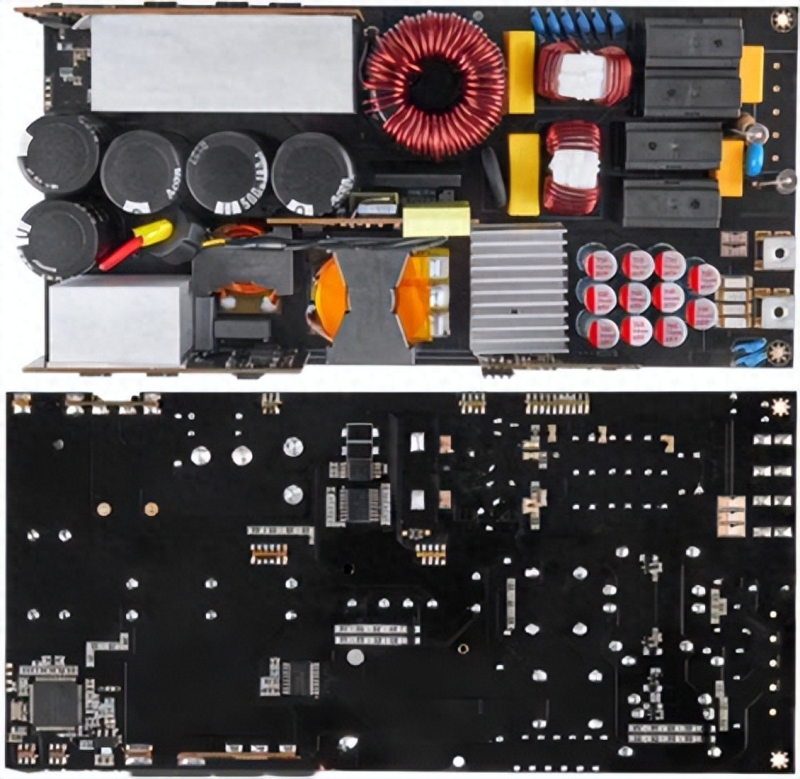

图示1-大联大诠鼎基于英诺赛科产品的2KW 48V双向AC/DC储能电源方案的展示板图
在实现“双碳”目标的大背景下，风能、光伏等绿色能源形式正逐步成为推动可持续发展的核心动力。然而，自然界的能源供给存在固有的不稳定性，这要求新能源系统在存储与利用过程中必须依赖高效的储能解决方案，以有效平衡供需波动，降低不确定性影响。氮化镓作为半导体领域的明星材料，凭借其超高频、超低损耗的卓越性能，显著提升了能源转换效率与利用水平，在储能技术领域展现出重要价值。针对这一趋势，大联大诠鼎基于英诺赛科InnoGaN INN650TA030C、INN650TA050C、INN100EQ016A以及INS1001DE芯片推出2KW 48V双向AC/DC储能电源方案，可以降低系统损耗。

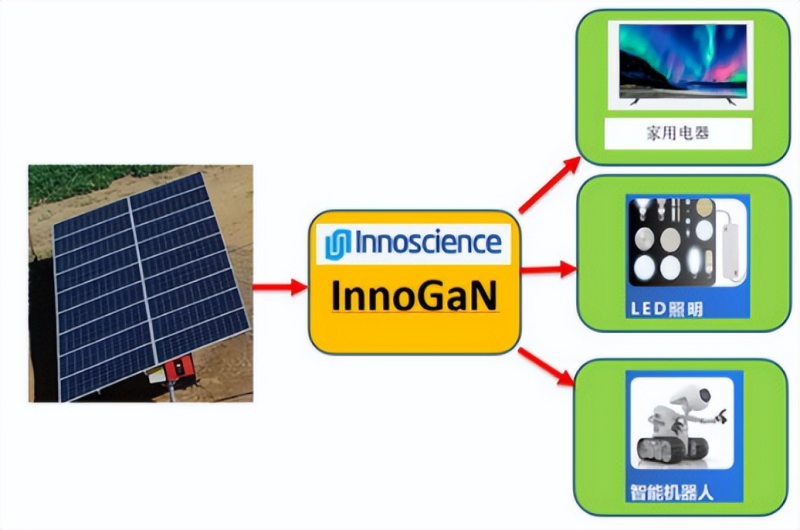

图示2-大联大诠鼎基于英诺赛科产品的2KW 48V双向AC/DC储能电源方案的场景应用图
储能系统采用氮化镓，一方面可以提升效率，降低损耗，实现无风散热，节省风扇，从而提升系统可靠性和寿命；另一方面还能提升开关频率，减小感性和容性等无源器件尺寸来构建更小、更轻的产品。
本方案采用All GaN器件，包括前端AC/DC无桥图腾柱PFC和后端DC/DC隔离全桥LLC转换器，支持单双向工作模式。在无桥PFC部分，本方案采用4颗英诺赛科旗下INN650TA030C芯片、LLC原边高压侧搭载4颗INN650TA050C、副边低压侧配备8颗INN100EQ016A、高压管驱动器搭配自研的INS1001DE，与传统IGBT/Si方案相比，本方案可以提供更快的开关速度、更小的开关损耗，从而保持更小的系统体积和更高的效率。

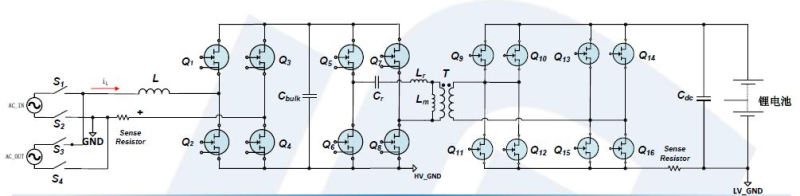

图示3-大联大诠鼎基于英诺赛科产品的2KW 48V双向AC/DC储能电源方案的方块图
此次推出的All GaN器件2KW 48V双向AC/DC储能电源方案，不仅是大联大对当前市场需求的精准回应，更是公司对绿色、高效、智能能源体系的前瞻布局。未来，大联大将秉持开放合作的理念，携手更多志同道合的伙伴，共同加速新能源产业的革新步伐，为实现全球碳中和的宏伟目标注入强劲动能。
核心技术优势：
- 整流和逆变峰值效率96.1%，相较IGBT/Si方案，系统损耗减少40%；
- PFC工作频率65KHz、LLC谐振频率200KHz、相较IGBT/Si方案，系统功率密度提升1倍。
方案规格：
- 整流：输入电压范围为180Vac~264Vac，输出48V/41.6A，满载最大功率2000W，峰值效率高达96.1%@50%负载；
- 逆变：输入电压范围为45Vdc~55Vdc，输出220Vac/9.1A，最大稳态工作功率2000W，峰值效率高达96%@50%负载；
- PCBA尺寸：248mm×120mm×45mm；
- 开关频率：PFC：65KHz；
- LLC：200KHZ；
- 高功率密度：2.447W/inch³；
- 保护功能齐全：输入过压保护/欠压保护/输入过流保护/输出短路及过流过压保护/过温保护。
