【技术】电磁兼容性(EMC)与高速DSP系统的设计挑战
随着高速数字信号处理器(DSP)及外围设备的普及,电子系统设计者面临日益严峻的电磁干扰(EMI)问题。早期研究中,此类问题常被称作电磁干扰(EMI)或射频干扰(RFI),而现代工程领域则更精确地采用"电磁兼容性(EMC)"这一概念。EMC包含两个核心维度:系统对外界电磁环境的干扰强度(发射)以及自身抗干扰能力(敏感度)。根据波洛斯准则,符合以下三要件的DSP系统可视为具备电磁兼容性:
不对外部系统产生干扰
对外部电磁发射具备足够抗扰度
系统内部组件间无相互干扰
电磁干扰的成因与传播机制
当干扰能量导致接收设备进入非正常工作状态时,即构成有效干扰。干扰传播可分为直接传导(通过导体或公共阻抗耦合)与间接辐射(通过空间电磁场或串扰耦合)。典型干扰源涵盖继电器、直流电机、荧光灯等电磁辐射器件,以及电源线、互连电缆等传导介质。值得注意的是,高速数字电路中的时钟电路常成为宽带噪声的主要来源,其产生的谐波失真可达300MHz,需在设计阶段予以抑制。复位线、中断线等控制信号线在数字系统中尤为敏感。
传导干扰的三重路径
直接传导耦合
导线在电磁噪声环境中可能成为"天线",吸收并传导干扰至其他电路。典型案例是电源线引入的传导干扰,需通过电源入口处的去耦网络进行抑制。公共阻抗耦合
当不同电路共享接地路径时,流经公共阻抗的电流会产生耦合电压。例如:电路A的接地电流会通过公共地阻抗调制电路B的参考电位,导致噪声耦合。辐射耦合(串扰)
导体中变化的电流产生交变电磁场,进而在邻近导体中感应出瞬态电流。此类近场耦合效应与布线间距、信号边沿速率密切相关。
辐射发射的双模特性
差模辐射(DM):由信号回路电流形成,辐射强度与环路面积成正比
共模辐射(CM):源于系统参考电位的浮动,通常比差模辐射强度高2-3个数量级
有效抑制CM辐射需通过优化接地设计,最小化共模电流路径。
影响EMC的关键设计要素
工作电压
高电源电压提升信号摆幅,加剧电磁发射;低压供电虽降低发射但可能影响接收灵敏度。频率特性
高频信号产生更强的电磁辐射,特别是数字系统的开关瞬态(di/dt可达10^9 A/s)会激发宽频辐射。时钟信号的周期性特征更易形成离散发射谱线。接地策略
低频系统(<1MHz):单点接地避免地环路
高频系统(>10MHz):多点接地降低地阻抗
混合系统:采用"低频单点+高频多点"的复合架构
需特别注意将数字地与模拟地隔离,避免形成耦合路径。
PCB布局
关键措施包括:
控制关键信号回流路径
采用多层板构建完整参考平面
对高速信号实施阻抗匹配
电源完整性
开关瞬态引起的di/dt噪声可通过:
就近布置去耦电容(0.1μF陶瓷电容+10μF钽电容组合)
优化电源分配网络(PDN)阻抗
采用π型滤波网络抑制高频噪声
DSP系统的三重噪声抑制策略
源头抑制:优化时钟电路设计,采用扩频时钟技术
路径阻断:通过屏蔽、滤波、合理布线切断传导/辐射路径
接收加固:对敏感电路实施信号调理(如施密特触发整形)

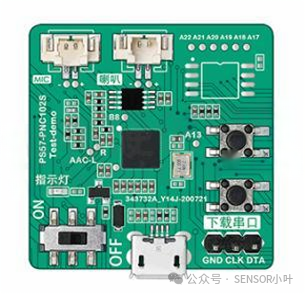

DSP降噪芯片降低噪音的技术
有三种防止干扰的方法: 1、抑制源发射。2、使耦合路径尽可能无效。3、使接收设备对传输的灵敏度尽可能小。
