电阻+电容封装在一起的可行性？
贴片电阻与电容集成封装方法及设计指南
将贴片电阻与电容封装在一起需结合电路设计、生产工艺和封装技术，以下是关键实现路径与技术要点：
一、集成封装技术方案
复合封装模块
内置式集成：在单个陶瓷基板（如LTCC低温共烧陶瓷）上同步印刷电阻浆料与沉积电容介质层，形成电阻-电容集成模块，尺寸可做到0603级别。
典型应用：高频滤波电路（如手机射频前端），减少寄生电感，提升信号完整性。
阵列式封装
平面排布：将多个电阻与电容按电路需求排列为0402或0603封装阵列（如RC网络），通过内部金属化互联减少PCB走线。
示例：0805封装内集成1个10kΩ电阻和1个0.1μF电容，适用于去耦电路集成。
三维堆叠封装
垂直互联：采用导电胶或微焊球将电阻与电容垂直堆叠（如0402电阻叠在0603电容上方），高度控制在1.2mm以内，节省PCB面积30%。
二、设计流程与工艺要点
元件选型与匹配
尺寸兼容性：优先选择相同封装尺寸（如均为0805）或公差匹配的元件（±0.05mm）。
温度系数协调：电阻选用低温漂类型（如±50ppm/℃），电容匹配X7R/X5R介质，避免温升导致参数漂移。
PCB布局优化
焊盘设计：集成封装需定制焊盘形状（如椭圆形焊盘适配多引脚），防止焊接桥连。
散热处理：高功率电阻（如1206封装）需远离电容布局，或通过覆铜散热通道隔离热干扰。
生产工艺选择
回流焊参数：针对不同封装设定阶梯温度曲线（如0402元件峰值温度245℃，0805为260℃），避免电容介质层开裂。
波峰焊限制：仅适用于通孔插件与贴片混合工艺，纯贴片集成需采用选择性焊接。
三、典型应用场景
消费电子
手机主板：0402电阻与0201电容堆叠用于电源管理模块，节省空间50%。
TWS耳机：集成RC滤波电路模块（1.0mm×0.5mm）替代分立元件，提升组装效率。
工业设备
电机驱动板：1206电阻与1210电容并联封装，增强抗浪涌能力，减少PCB振动失效风险。
汽车电子
车载ECU：耐高温RC模块（-40℃~150℃）集成于同一AEC-Q200认证封装，提升可靠性。
四、注意事项与风险控制
寄生参数管理
高频场景下，集成模块需通过仿真优化走线（如缩短引脚长度），抑制寄生电感（目标＜1nH）。
机械应力防护
三维堆叠结构需填充底部填充胶（Underfill），防止振动导致焊点断裂。
测试验证
集成后需进行温度循环测试（-55℃~125℃循环100次）和HALT高加速寿命试验，确保参数稳定性。

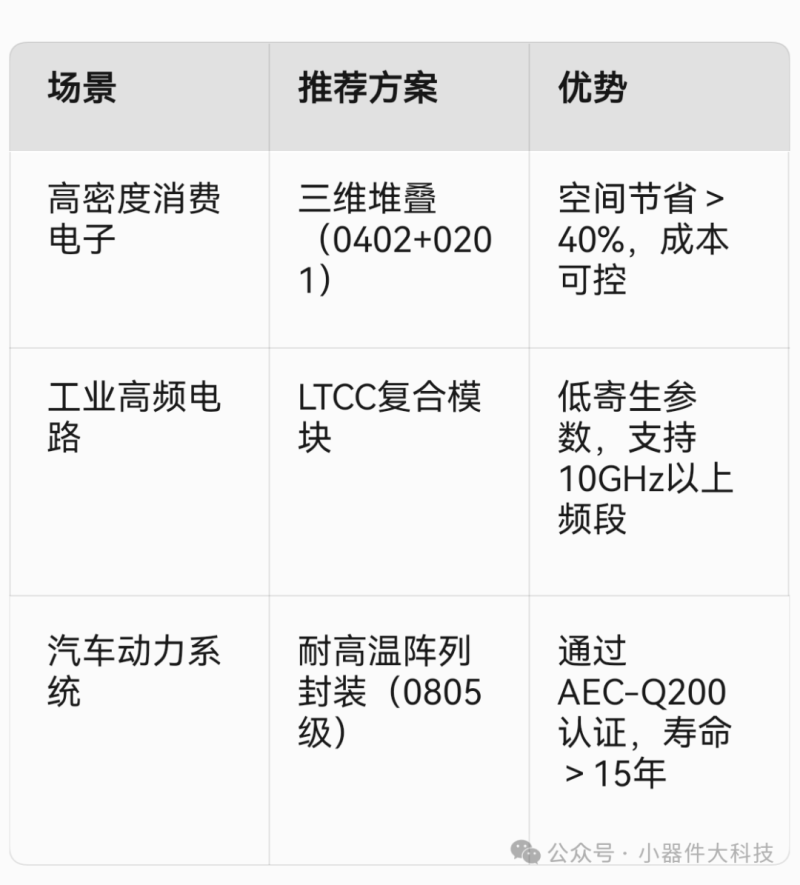

推荐封装方案优先级
如需进一步优化，可参考具体封装设计标准：
备注：以上数据来源于网络，如有影响请告知删除，谢谢
