大联大品佳集团推出基于Infineon产品的200W超薄壁挂电视电源方案
电子设计圈
大联大控股宣布，其旗下品佳推出基于英飞凌（Infineon）IDP2308控制器和CoolGaN™ 650V G5晶体管系列的200W超薄壁挂电视电源方案。

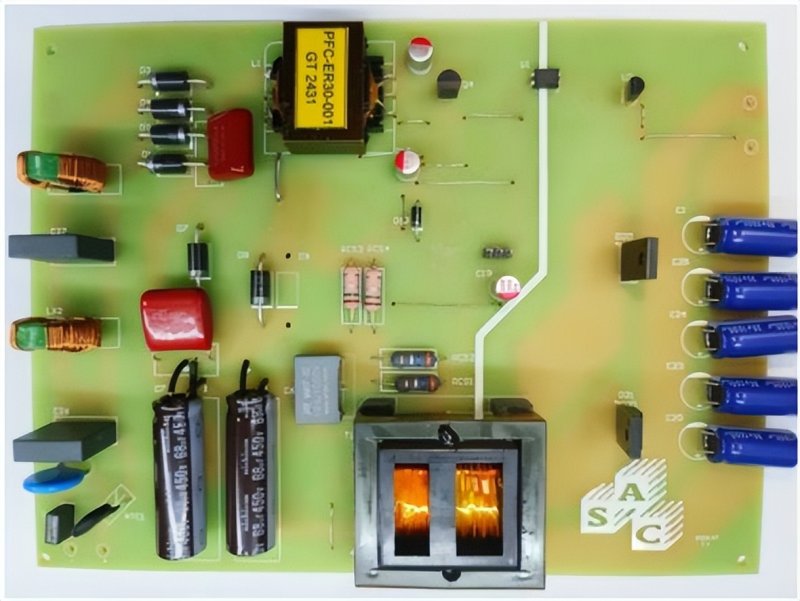

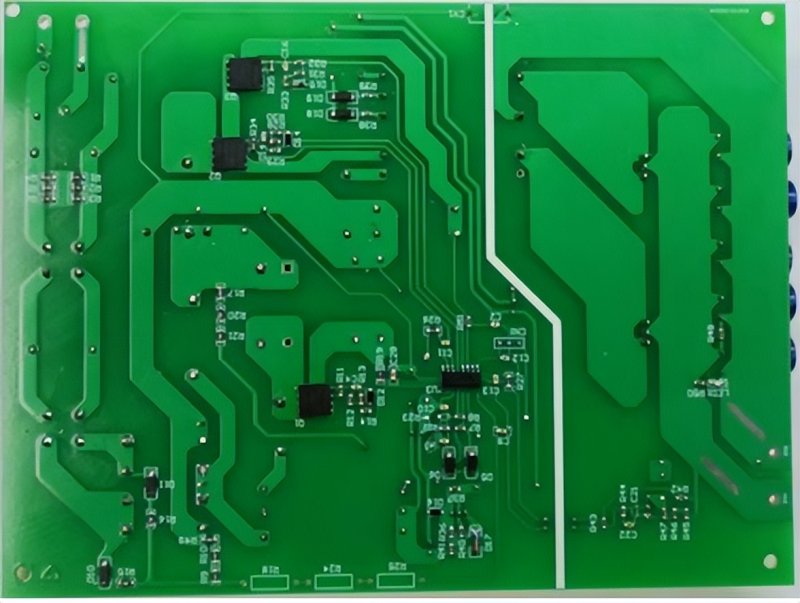

图示1-大联大品佳基于Infineon产品的200W超薄壁挂电视电源方案的展示板图
随着液晶屏幕技术的日益成熟与消费者审美的不断变化，超薄TV电视凭借至简的外观设计和卓越的空间利用率，成为了众多家庭的新宠。据调查显示，市场主流的超薄电视厚度仅为20mm。在这种情况下，市场对TV电源也提出更轻薄、更高效的要求。为满足消费者对超薄电视在画质、音效以及智能化操作上的高期待，大联大品佳基于Infineon IDP2308控制器和CoolGaN™ 650V G5晶体管系列推出200W超薄壁挂电视电源方案，能够确保电视在保持超薄外观的同时，拥有出色的性能和长久的使用寿命。
图示2-大联大品佳基于Infineon产品的200W超薄壁挂电视电源方案的场景应用图
IDP2308是一款多模式PFC+LLC组合控制器，集成浮动高端驱动器和启动单元。它采用紧凑的低引脚数DSO-14封装，极大减少对外部组件的需求。并且该控制器内置的高压启动单元结合先进的突发模式功能，有效降低待机功耗。同时，IDP2308还支持同步PFC和LLC的突发模式控制，其可配置的PFC驱动器能适应多种工作模式，从而实现比传统LLC加MOSFET组合更高的效率和功率密度。此外，IDP2308集成可配置的保护功能，进一步精简外围组件的数量。其内置的处理器支持通过半双工UART接口与dpVision软件进行通信，用户可便捷地编程配置PFC和LLC参数，并将这些设置存储在一次性编程存储器中。
CoolGaN™ 650V G5是Infineon推出的新型高压分立器件系列。相较于之前的产品，CoolGaN™ 650V G5晶体管的性能进一步提升，其输出电容中存储的能量（Eoss）降低了50%，漏源电荷（Qoss）和栅极电荷（Qg）均减少了60%，这些改进使得晶体管在硬开关和软开关应用中都能展现出卓越的效率。与此同时，与传统的半导体技术相比，CoolGaN™ 650V G5晶体管的功率损耗大幅降低，根据具体使用情况可降低20%~60%。得益于这些优势，该产品能够在高频率下以极低的功耗工作，具有出色的功率密度。

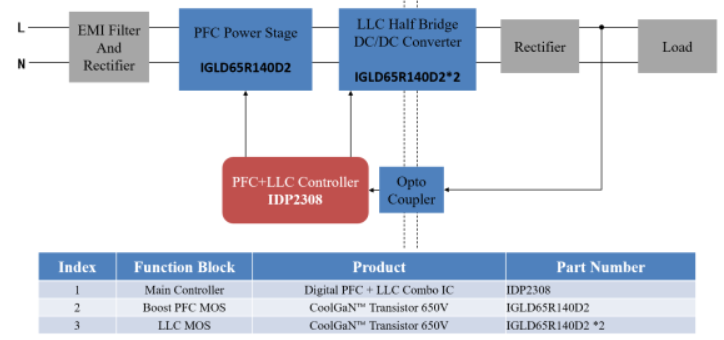

图示3-大联大品佳基于Infineon产品的200W超薄壁挂电视电源方案的方块图
借助这些出色的器件，本方案能够直接嵌入电视内部，有效缩减电视整机体积，使产品更加简洁美观。除支持TV电源外，本方案还可广泛应用于电脑一体机和高端LED电源，助力打造更加轻薄、高效的终端产品。
核心技术优势：
- 集成600V启动单元；
- 基于无芯变压器技术的一体化浮动驱动器；
- 数字化多模式运行，提高效率曲线；
- 通过X电容放电功能和先进的Burst模式控制，支持低的standby功率；
- 无需辅助电源，采用集成启动单元和突发模式；
- 用于通信和电路内配置的UART接口；
- 通过一次性编程能力实现灵活设计，可对多种参数进行编程。
方案规格：
- 输入电压：90Vac~265Vac；
- 输入频率：50Hz/60Hz；
- 输出电压：TYP 24V；
- 输出负载：满载条件下为24V 5A；
- 效率：在230Vac输入下，效率大于90%；
- 功率因素：在230Vac输入下，功率因数大于0.95；
- LLC工作频率：满载条件下为110kHz。
本篇新闻主要来源自大大通：
基于Infineon CoolGaN™ 200W超薄壁画电视电源解决方案
如有任何疑问，请登陆【大大通】进行提问，超过七百位技术专家在线实时为您解答。欢迎关注大联大官方微博（@大联大）及大联大微信平台：（公众账号中搜索“大联大”或微信号wpg_holdings加关注）。
