凡宜e讲堂 | 教你电磁流量计参数如何选择

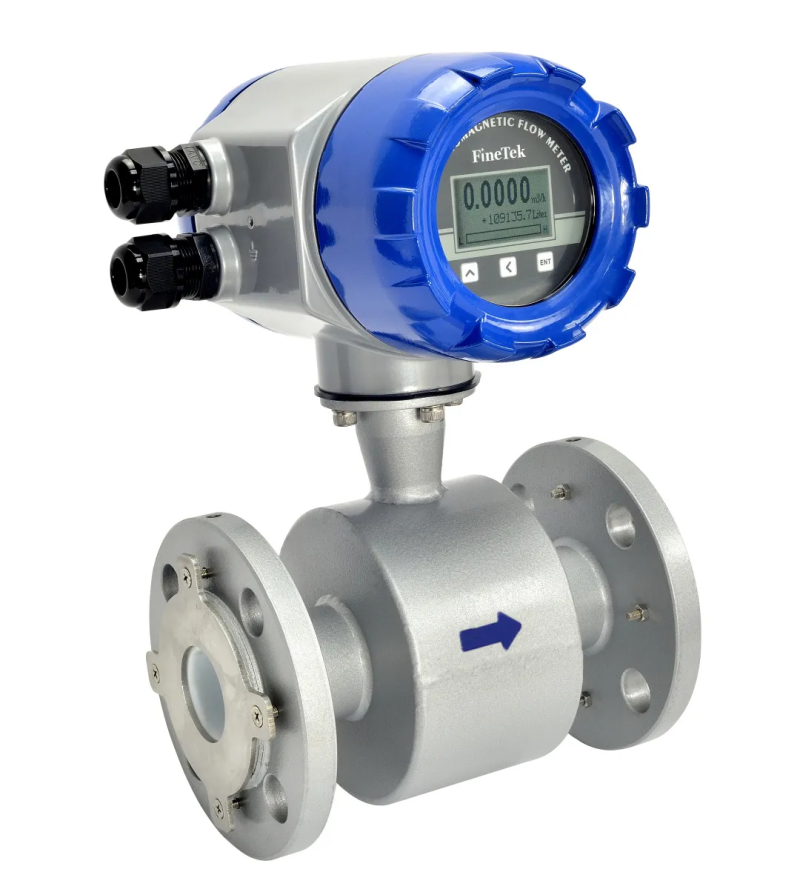

EPD系列智能电磁流量计，主要用于测量连续或间断流经管道中导电液体及液固两项流体的体积流量。它的测量精度不受被测量介质的温度、密度、粘度及导电率的变化影响。选择合适的电极材料和衬里材料，可以测量各种腐蚀性液体以及强磨损的矿浆等介质的流量。广泛应用于石油、化工、冶金、轻纺、制药、电力、环保及城市给排水和环保等领域。
主要特点：
- 测量管内无阻流件，压力损失几乎为零；
- 耐腐蚀、耐磨损；
- 流量精度高，工作稳定可靠；
- 抗干扰能力强，量程范围宽；
- 多种标准接口：（4~20）mA电流输出、脉冲输出、报警输出及RS-485通讯等。
电磁流量计选型步骤：
1. 确认介质属性：电导率≥5Μs/cm，否则无法测量；
2. 计算流量范围：结合流量选择口径与量程；
3. 匹配材料：根据腐蚀性、温度选择衬里和电极；
4. 环境适配：防爆、防护等级需符合现场要求；
5. 功能配置：选择信号输出类型（4-20mA/HART）及智能诊断功能。
电磁流量计各个参数的选择技巧：
流量测量中流速范围
- 测洁净介质时,经济流速是1.5~3m/s;
- 测易结晶溶液时,应适当地提高流速,3~4ms为宜,起到自清扫、防止粘附沉积等作用;
- 测矿浆等磨损性流体时,应适当降低流速,1.0~2ms为宜，以降低对内衬和电极的磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。
注意：选型的一个限制条件是不能使用于电导率低于5uS/cm的介质
刮刀式电极
在测量容易发生污垢和产生附着物的流体,如浆液、污水等介质时,建议选用刮刀式电极。
负压
电磁流量计安装在负压管系情况下，内衬材料建议选用PTFE。
温度
当流体温度为60~120℃时，必须选用内衬为高温型的。橡胶内衬不能用于温度高于60℃的流体。
转换器的型式
对于大口径的流量测量，一般口径>500mm时,为维护方便，建议采用分体式。
分体式距离

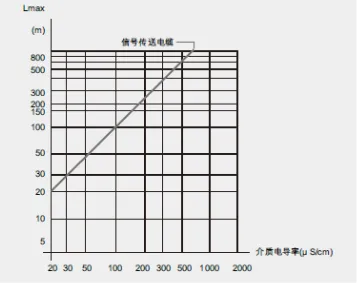

下图为分体式最大距离、电缆铜芯截面与介质电导率关系曲线图。
实际应用中,分体距离越短越好,电缆线过长,受其分布电容的影响,很容易造成信号干扰。
例如:一般的自来水的电导率在100u S/cm左右,分体的最大距离约为100m左右(酸碱盐溶液电导率较大，其分体距离可超过100m，具体数值可根据电导率和电缆铜芯截面来定)。
常规口径与额定压力
材料选择

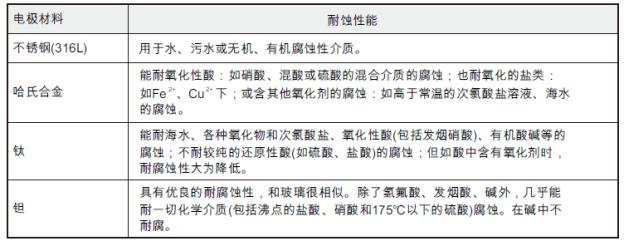

- 电极材料选择

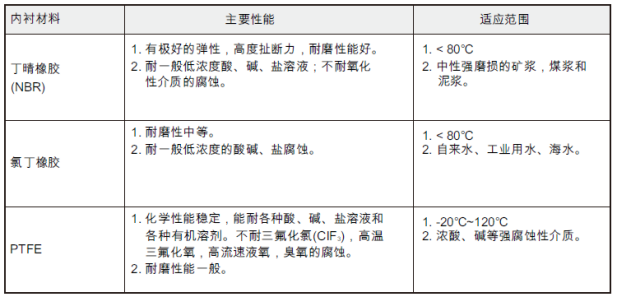

- 衬里材料选择
关于凡宜

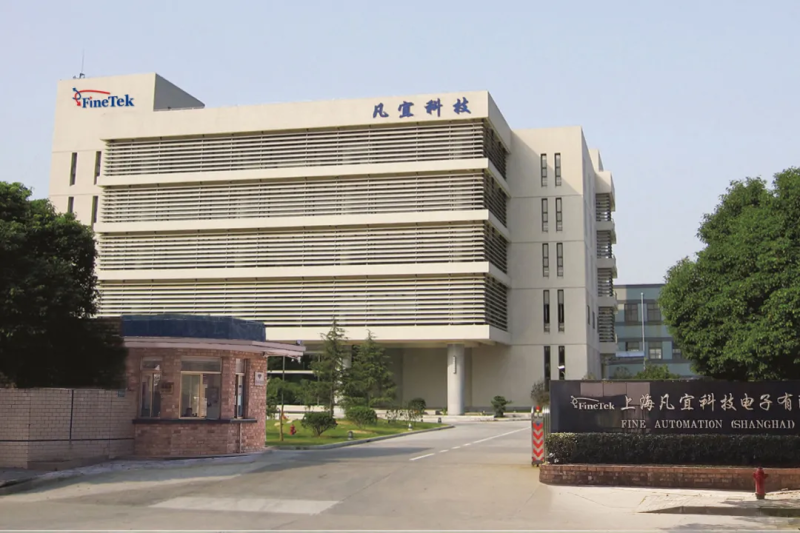

上海凡宜科技电子有限公司成立于1999年5月，主营业务为各类物/液位开关、物/液位计的研制、生产和销售。
