限位开关：工业自动化中的“安全卫士”
盛思瑞特-叶工
在现代工业生产和自动化控制领域，限位开关作为一种基础但关键的传感器装置，扮演着不可或缺的角色。它如同机械系统的“眼睛”和“哨兵”，通过精确的位置检测，确保设备运行的安全性与可靠性。本文将从限位开关的定义、工作原理、主要类型以及实际应用场景等方面展开解析。
一、限位开关的定义与工作原理
限位开关（Limit Switch），又称行程开关或位置开关，是一种通过物理接触触发电路通断的机电装置。其核心功能是检测机械设备的运动部件是否到达预设位置，并通过电信号触发控制系统的响应，从而实现设备的启停、转向或安全保护。
从结构上看，典型的限位开关由以下部分组成：
外壳：通常采用金属或工程塑料制成，具有防护等级（如IP67），可适应粉尘、油污或潮湿环境。
执行机构：包括杠杆、滚轮或推杆等机械部件，直接与运动物体接触。
触点系统：由常开触点（NO）和常闭触点（NC）组成，通过内部弹簧机构实现快速通断。
接线端子：连接外部电路，输出信号至PLC（可编程逻辑控制器）或其他控制单元。
其工作原理可简述为：当机械设备的运动部件（如机床滑块、电梯门）触碰限位开关的执行机构时，内部触点状态发生切换（闭合或断开），从而改变电路的通断状态。这一信号可立即触发控制系统的预设动作，例如停止电机运转、启动报警装置或切换运动方向。
二、限位开关的核心类型
根据触发方式和应用场景的不同，限位开关可分为两大类：

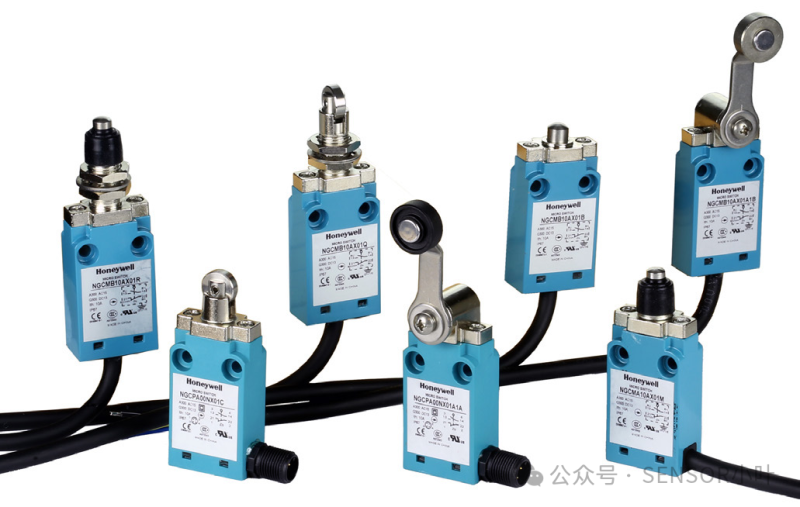

机械式限位开关：依赖物理接触触发，常见类型包括滚轮式、按钮式和铰链式。例如，滚轮式适用于直线运动检测，铰链式则多用于旋转机构。
非接触式限位开关：通过磁场、光电或超声波原理实现无接触检测，如接近开关（Proximity Switch）。这类开关在高速或高精度场景中更具优势。
尽管非接触式技术日益普及，机械式限位开关因其结构简单、成本低廉和抗干扰性强，仍占据工业应用的主流地位。
三、限位开关的典型应用场景
1. 工业自动化与机械设备
机床加工：在数控机床中，限位开关用于检测刀具的行程终点，防止超程碰撞。例如，当铣床主轴移动到加工范围边缘时，限位开关会立即切断电源。
流水线定位：在汽车装配线上，机械臂通过限位开关精准定位焊接点或抓取零件的位置，误差可控制在毫米级。
包装机械：灌装设备通过限位开关控制瓶盖旋紧的扭矩，确保密封性一致。
2. 电梯与起重设备
电梯楼层定位：电梯轿厢到达目标楼层时，限位开关触发平层信号，确保轿厢与楼层精准对齐。
超载保护：起重机的吊钩提升至极限高度时，限位开关自动切断动力，避免钢丝绳断裂。
安全门联锁：电梯门或工厂安全防护门未完全闭合时，限位开关阻止设备启动，保障人员安全。
3. 智能家居与消费电子
自动门控制：商场感应门通过限位开关检测门的开闭状态，防止夹伤行人。
家用电器：洗衣机脱水桶转速过高时，限位开关触发平衡检测；打印机通过限位开关确定纸张初始位置。
智能窗帘：窗帘轨道两端安装限位开关，实现自动停止和反向运行。
4. 交通运输领域
轨道交通：地铁车门关闭前，限位开关检测障碍物，若未完全闭合则禁止发车。
汽车制造：在焊接机器人工作站中，限位开关确保机械臂运动轨迹的重复精度。
四、限位开关的技术演进与未来趋势
随着工业4.0和物联网技术的发展，限位开关正朝着智能化方向升级。例如：
集成通信功能：支持Profinet、EtherCAT等工业协议，实现实时状态监控。
自诊断能力：通过内置传感器检测触点磨损，提前预警故障。
微型化设计：适用于医疗设备、无人机等精密器械的紧凑空间。
然而，其本质功能——将机械运动转化为可靠的电信号——仍不可替代。在高温、强振动或电磁干扰等恶劣环境中，机械式限位开关的稳定性远超光电传感器。
结语
从传统制造业到现代智能设备，限位开关始终是自动化控制的基石。它虽不起眼，却以极低的成本守护着设备安全，提升着生产效率。未来，随着新材料和无线技术的应用，这一经典元件将继续在工业场景中焕发新生，为更复杂的自动化需求提供基础保障。理解限位开关的原理与应用，不仅是工程师的必备知识，也是洞察机械系统逻辑的一扇窗口。
