光谱共焦用不好？这15个Q&A帮你突破测量瓶颈！

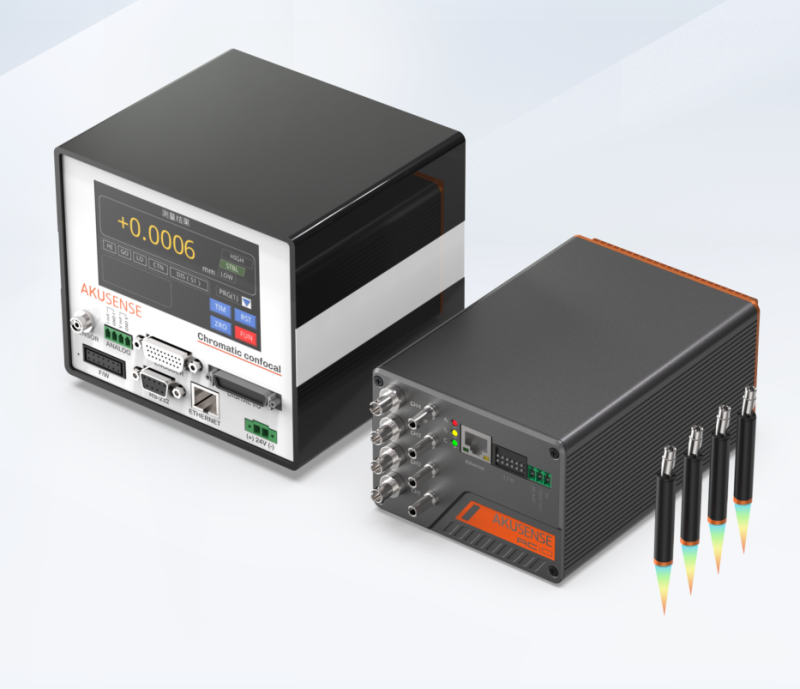

在精密测量领域，明治的ADK系列与ACC系列光谱共焦传感器以各自独特的技术优势广泛应用于工业检测、科研实验等高精度位移测量场景。

ADK系列

✅ 一拖二双探头;最小分辨率0.02um

✅ 可稳定测量金属、陶瓷、镜面、 玻璃等材质的物品

✅ 采用最新非接触光学传感技术，通用于各种工件形貌(含深孔、斜面、弧面)的特殊尺寸测量

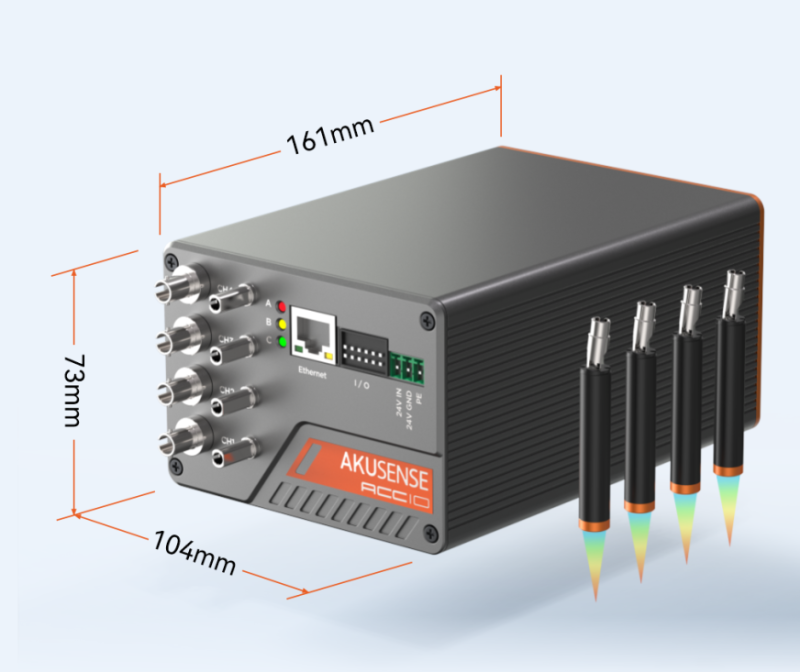

ACC10系列

✅ 四通道，可同时连接4个探头

✅ 重复性精度0.05um(50纳米)

✅ 嵌入式 无需PC支持

✅ 10+款探头可选【超小尺寸、1um小光斑、±8mm大量程)

✅ 线性精度9um

为了助力用户高效掌握设备使用要点，本期小明将针对两大系列产品的实际应用痛点，分模块解析高频问题：从参数配置、测量校准到异常排查，既涵盖ADK系列在复杂工况下的高精度表现优化，也聚焦ACC系列多功能集成的场景适配技巧。

通过典型问题场景与解决对策，助您快速应对产品各种使用场景，让设备性能与测量效率双提升！

提问

Qustions

&

解答

Answers

ADK系列

Q

上位机软件无法识别到

传感器信息或连接失败？

解决对策：

1、检查PC端的网口ip配置信息和控制器的网口ip配置信息是否对应

2、检查PC端的串口配置信息和控制器的串口配置信息是否对应

Q

测头无激光照射出来

解决对策：

1、检查控制器的光源发射口有无脏污/损坏及其他异常情况

2、检测光纤线/测头/控制器是否损坏

Q

搭配对射光纤检测物体时

入光量数值跳动较大不稳定怎么办？

解决对策：

这时可以开启DPC功能（注意：该功能仅限放大器软件版本3-2及以上版本）

在菜单中设置 DPCON，使用 DPC功能，此时 DPC功能并未正常运行。需要进行二点教导。具体操作如下：

Q

传感器光量有异常讯号

或讯号强度较弱

解决对策：

1、将测头堵住重新进行光量校正

2、检测测头是否损坏

3、降低采样频率提高控制器的检测性能

Q

检测多种材质/颜色的产品

解决对策：

打开自调投光功能（根据反射讯号的强度自动调节光源的发光功率，从而保证测量讯号的稳定）

Q

传感器断电重启后

参数错乱或丢失

解决对策：

1、修改完参数后每次点击SAVE选项

2、把修改过的参数保存至程序集选项

Q

单镜头如何检测透明体的厚度？

解决对策：

1、把测量模式修改为厚度模式（THK），厚度测量面改为S1-S2

2、根据当前透明被测物，进行折射率测定和折射率补正

ACC10系列

Q

发送指令失效，无反馈

解决对策：

发送指令登录管理员权限：

FF FF FF 0F 11 00 00 00 00 00 00 14 04 00 00 00 05 00 00 00 61 64 6D 69 6E

返回：FF FF FF 0F 08 00 00 00 00 00 00 14 00 00 00 00

备注：红色是执行结果码（00000000 表示正常）

Q

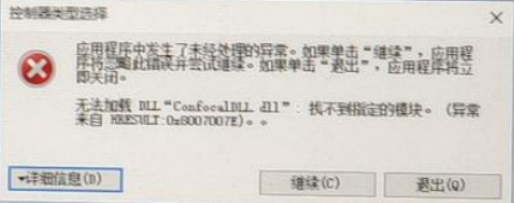

打开软件时，显示错误弹窗

（confocal.dll 加载失败）

解决对策：

若出现此弹窗，请安装 mfc 运行库，如果是使用网口控制器还需要安装以太网驱动

Q

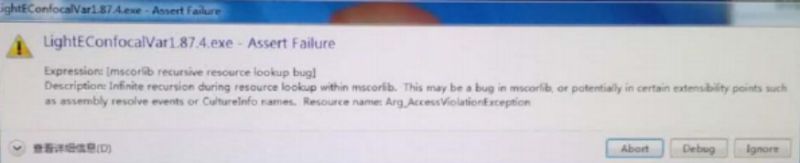

打开软件时，显示错误弹窗

（mscorlib 查找错误）

解决对策：

mscorlib 是多语言标准通用对象运行时库，属于.Net Framework，若出现此弹窗，重

装.Net Framework。

Q

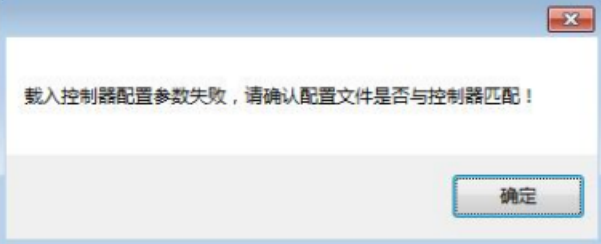

打开设备时，显示错误弹窗

解决对策：

此弹窗说明“路径选择”页面中的配置文件路径与所选控制器不匹配，请重新选择对应

的配置文件路径

Q

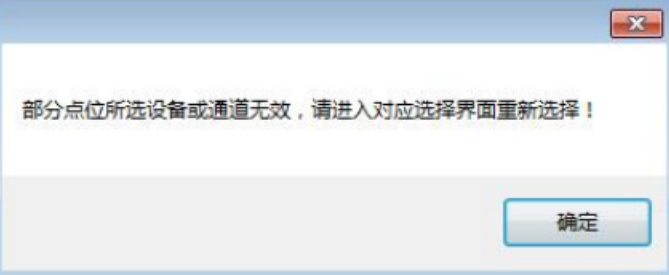

启用高度测量时

显示错误弹窗

解决对策：

此弹窗说明未在“选择设备、通道”页面选择对应的设备或通道，进去“选择设备、通

道”页面选择，或是所选设备被关闭。

Q

多次上下调节工作距离后

没有看到光斑

解决对策：

先检查控制器出光端，若此处没有肉眼可见的光，则说明光源受损；若此处有光，检查

光纤是否出光（光纤与探头相连端）。

若此处没光，则说明光纤出光端受损，若前两处都有光再检查控制器进光端的光纤是否有光。

如果没光则说明光纤回光端受损，如果有光则说明控制器故障，请联系我司业务人员进行售后服务。

Q

PC的CPU频繁中断连接

解决对策：

设置巨型帧模式， 巨型帧模式下,可以减少 PC 的 CPU 中断次数,提高数据接收效率，使用千兆网接口控制器时，必须设置成巨型帧模式，否则控制器可能采集不到数据。

Q

网口连接不上软件

解决对策：

找到 PC 上位机插入网口的网络适配器，修改 IP 为控制器出厂时网段 IP，

让 G 系列控制器跟 PC 上位机处于同一网段，子网掩码 255.255.255.0，IPv4 地址前三位不

变。（即电脑 IP 设置为 192.168.1.XX 即可连接）

↓更多基础操作可点击 下载说明书

以上便是本期光谱共焦传感器Q&A专栏中，我们为大家解答的常见疑问。希望这些解答能够帮助大家更好地理解和使用我们的产品，提升工作效率和准确性。
