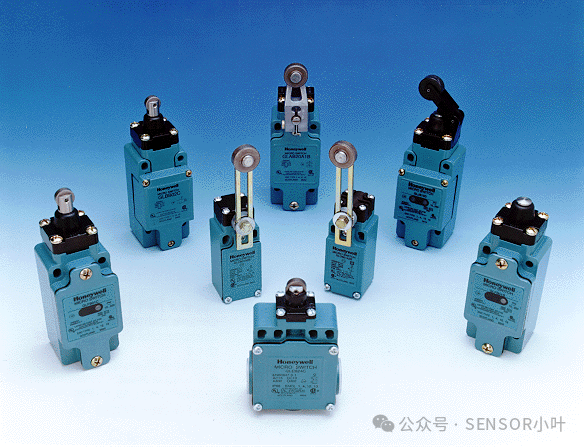

限位开关的正确安装和使用方法
盛思瑞特-叶工
禁止将限位开关作为物理限位，否则会出现机械损伤或不正确的操作。确保机械促动器不会受到强烈的机械冲击。不要突然释放促动器，逐渐地促动和释放促动器能够使施加在开关机械结构上的压力处于最小值。这样做另外一个好处是可延长开关寿命。下面的图形说明了怎样促动限位开关至最佳性能。
对于有推杆促动器的限位开关，启动力方向应与推杆轴线尽可能在一条线上。

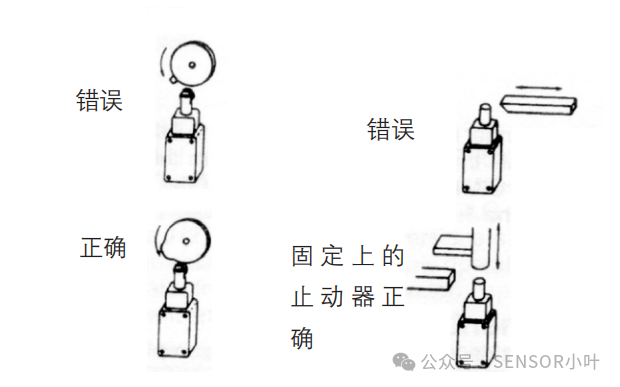

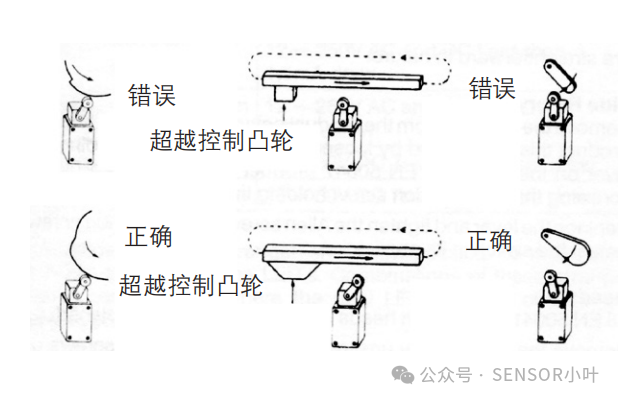

凸轮或止块的安装应满足促动器不会突然释放而迅速跳回。

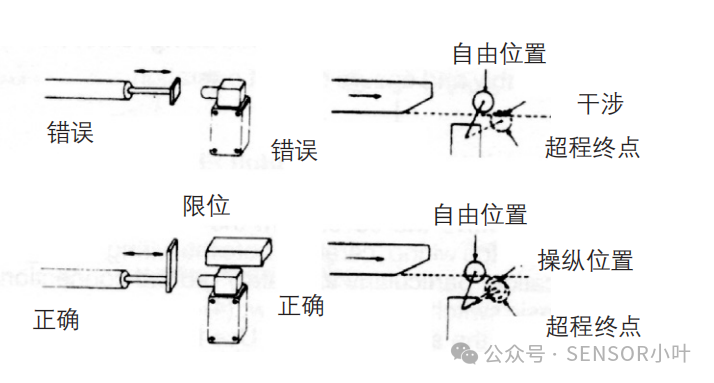

限位开关操纵机构的设计应满足：在任何操纵或意外情况下，限位开关不会超出其超程极限位置工作。限位开关不能作为机械止动器使用。

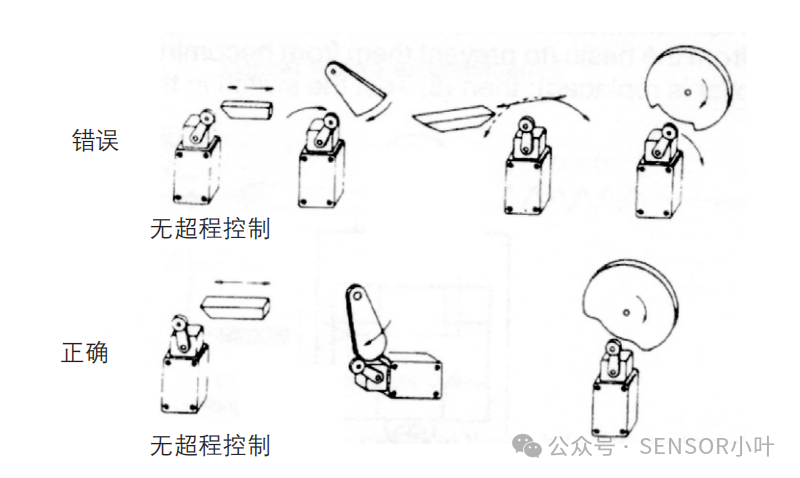

对于有控制杆促动器的限位开关，促动力的施加方向应尽可能与控制杆及其旋转轴线相垂直。
工具
根据具体任务，可能会用到下列工具：
Posidrive 螺丝刀 n 1 和 n 2
L 形六角扳手 3mm
拧紧螺钉时，施加在整套组件或微动开关端子的任一螺钉上的最大力不能超过 80N.cm (7in.lb)。
安装说明
限位开关的固定、安装和接线对于限位开关在使用过程中的性能起着重要作用。为获得限位开关的最佳性能，必须注意开关的位置与方向。更换开关零件时，应遵从所有下述说明。
接线
GLS 系列设计为最大能接受 14AWG 电线， 注意确保开关内线经仔细布置且没有相互交迭，否则，当装回开关盖时，线的布置会与开关的动作发生干涉。若线被卡在座与盖之间，则开关不能正常动作。安装时，确保在电线与盖之间有足够的空隙。用不同直径的电线安装于开关中同一端子是不好的习惯，这样会在电线上产生不均匀的压力。
安装
GLS 系列的设计使其安装极其灵活。加长的安装孔使得开关在固之前可进行充分的位置调整。我们推荐最大采用 M4 螺钉来安装开关。固定并测试预期的开关点。安装开关时，应确保其位置有利于将工作过程中进入开关盒的湿气自然排干。通过开关竖直安装并使导管进口在底部即可做到自然排干，开关竖直安装还会使维修和更换过程更为简单易行。
调整和设置

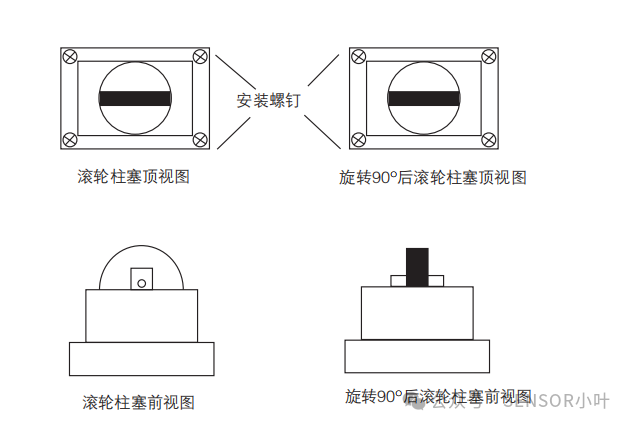

在按照要求正确安装开关之外，一般不需要对 GLS 作调整。可以改变开关促动器方向。下面的例子示意了顶部滚轮柱塞头部转过了 90°的状态，其它类型头部也可以旋转。
可小心地拆下固定头部的 4 个组合头部螺钉来旋转头部。小心地移动头部组合并转到理想的位置，重新放置头部组件，并拧紧螺钉，确保头部处于合适的位置。用手测试促动器，以确保开关功能正常，并且促动器移动自如（在头部组件移走时，若在传动系统中有物体沉积，则会发生粘着现象）。
侧旋转
侧旋转组件具有可调整侧旋转控制杆至任意位置的特征。

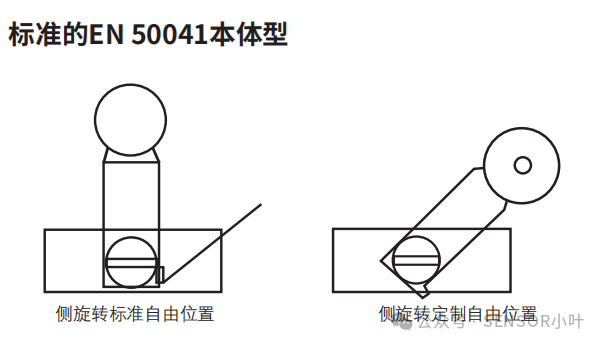

EN50041 本体型可进行无级调整及重新夹紧，EN50047 型允许以 10 为增量进行夹紧。每种状况下机构的详细情况见下图。

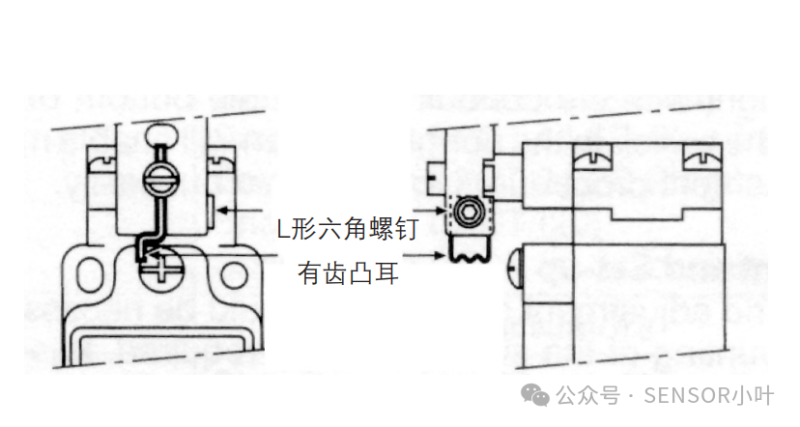

有两个控制杆安装选项：（1）将控制杆完全固定在提供主动控制杆保持力的轴心上 4 个 90 八定位置之一。（2）将控制杆安装在轴的锯齿部分（可将控制杆安装在任何方向）。要改变控制杆的自由位置可按以下步骤操作：（1）用 3mm L 形六角扳手松开L 形六角螺钉，如上图所示；（2）后退控制杆 2mm，并将其移至理想位置；（3）重新拧紧 L 形六角螺钉；（4）检查该自由位置是否满足应用的要求；（5）如果需要，重复上述步骤。在控制杆下部有一个有齿凸耳（见下图）以帮助防止控制杆滑移。它使安装人员能够明确合适的拧紧扭矩。当此凸耳不能动时，L形六角螺钉则已适当地拧紧。
用锯齿形联轴节以 10˚ 为增量来调整控制杆自由位置，这一调整按以下步骤完成：（1）松开固定控制杆的组合头部螺钉，注意不要松开其他零件；（2）重新调整组件，并旋转至理想的自由位置；（3）重新装配，并拧紧组合螺钉；（4）检查该自由位置是否适合应用，如果需要，重复上述调整步骤。
注意：通过移开控制杆，并将它旋转至理想的 90°位置就可以90°为增量来调整控制杆。
EN 50041侧旋转促动器方向调整
正如所装备的一样，当控制杆无论向左或向右旋转时，GLS 旋转开关均可动作。此开关可在现场按以下步骤更改为仅在一个方向动作顺时针（CW）；逆时针（CCW）：（1）小心地移开完整的头部组件；（2）如下图所示翻转头部组件

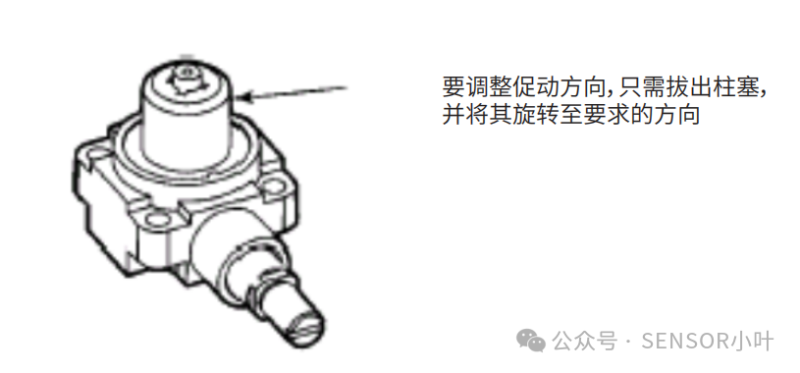

（3）拔出柱塞机构，并将其以 90°为增量旋转，直至对齐标记指向要求的功能（CW，CCW，或 CW 和 CCW）；（4）插入柱塞机构；（5）重新装配头部组件，并重新测试应用于现场的开关。
更换说明
所有侧旋转控制杆均备有替代零件。除了插件，所有微动开关可以替换。所有 EN 50041 头部可以替换。这些元件的替换程序实际上很简单。
侧旋转控制杆
从换掉的产品中拆下旧控制杆。对于 EN 50041 产品来说，是通过松开将控制杆固定在轴上的 L 形六角螺钉来实现的。对于 EN50047 产品来说，是通过松开将控制杆固定在轴上的组合螺钉来实现的。更换控制杆，并拧紧 L 型螺钉或组合螺钉，重新测试应用于现场的开关。
头部
所有 EN 50041 型开关头部均可以拆下和替换。松开头部组件上 4 个固定螺钉即可拆下旧头部。确保替换零件与被替换零件完全相同。重新测试组件，并确保其正确动作。
