泓川科技LTP150 激光位移传感器在高铁列车车轮横向截面轮廓扫描中的应用案例

无锡泓川科技 20250421

  • 传感器
  • 位移传感器
  • 科技


一、项目背景与测量挑战

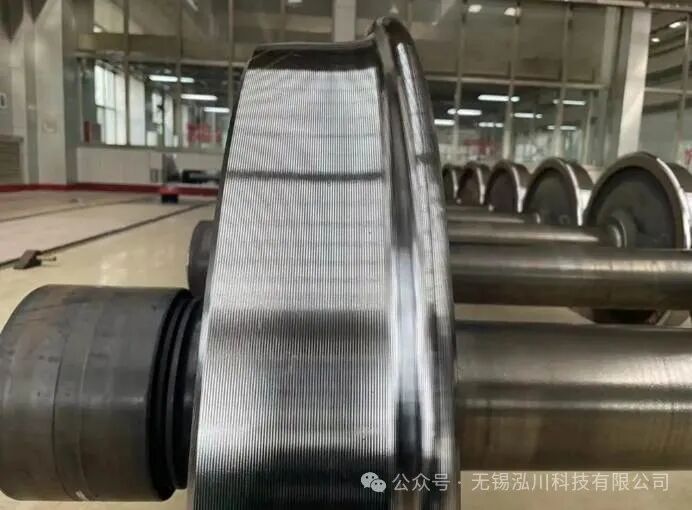

随着高速铁路的高速发展，列车车轮的工艺精度成为保障运行平稳性与安全性的核心要素。车轮表面经精细抛光后反射率极高，传统激光位移传感器受强反光干扰易出现数据失真；同时，车轮边缘存在倾斜角度超过 70° 的陡峭圆滑突起斜坡，对传感器的大角度测量能力提出严苛挑战。如何实现高反光表面与超大倾斜角度下的高精度轮廓测量，成为行业亟待解决的技术难题。

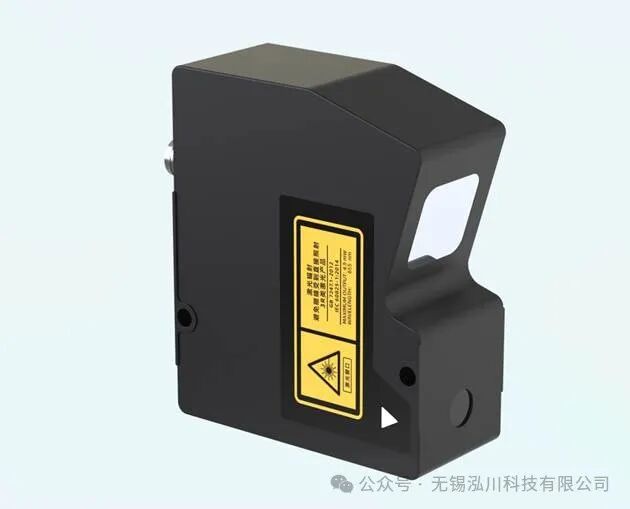

二、LTP150 激光位移传感器技术优势

针对上述挑战，项目采用泓川科技 LTP150 激光位移传感器，其核心技术参数与特性完美匹配测量需求：

（一）卓越高精度测量性能

  • 重复精度达 1.2μm

    （静态测量标准白色陶瓷样件，50kHz 无平均，65536 组数据均方根偏差），结合 ±0.02% F.S. 线性度（F.S.=80mm），确保车轮弧面轮廓细微起伏的精准捕捉。

  • 聚焦点光斑仅 Φ110μm

    ，可精细扫描车轮边缘等复杂几何区域，分辨率满足纳米级标定要求（采用激光干涉仪验证）。

（二）强抗反光与大角度适应性

  • 红色半导体激光 2 类光源（65536nm，4.9mw）

    ，通过特殊光学设计优化反射光接收效率，降低高反光表面的信号噪声，确保数据稳定性。

  • 独特光路架构支持超大倾斜角度测量

    ，经实测验证可稳定应对超过 70° 斜坡，突破传统传感器的角度限制。

（三）工业级可靠性设计

  • IP67 防护等级

    ，有效抵御车轮制造环境中的粉尘、水汽侵蚀；抗振能力达      55Hz 双振幅 1.5mm（X/Y/Z 各方向 2 小时），适应车间振动工况。

  • 宽电源范围（DC 9-36V）与过流 / 反接保护

    ，保障复杂工业环境下的稳定运行。

三、测量方案设计与实施

（一）硬件部署与安装校准

  1. 传感器安装

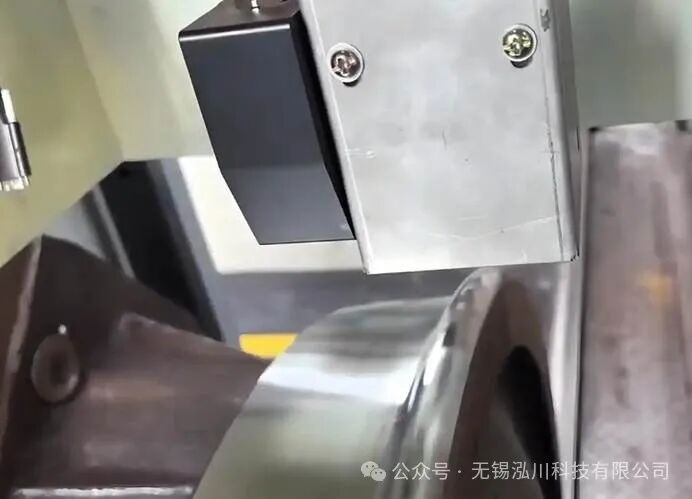

    ：将 LTP150 固定于高精度丝杆滑台上，通过三维调整机构确保传感器光轴垂直于车轮待测表面，中心距离对准 150mm 测量基准点。

  2. 系统校准

    ：使用标准量规对传感器进行零点与量程校准，结合配套测控软件完成线性度补偿，消除安装偏差与环境温漂影响（温度特性 0.01% F.S./℃）。

（二）横向扫描工艺实现

  1. 运动控制

    ：丝杆滑台以恒速（0.1-10mm/s 可调）驱动传感器沿车轮径向横向移动，覆盖 ±40mm 全量程检测范围，单次扫描覆盖车轮截面宽度。

  2. 采样策略

    ：采用 50kHz 全量程采样频率（可定制 160kHz 高速模式），配合单脉冲触发输入功能，实现扫描轨迹与数据采集的同步触发，确保每毫米采集 50 个轮廓点，密度满足精密分析需求。

（三）数据处理与算法优化

  1. 实时滤波

    ：通过传感器内置抗干扰算法（支持交替曝光模式）过滤高反光噪声，同步输出 RS485 数字信号或 0-5V 模拟量信号至工控机。

  2. 曲线拟合

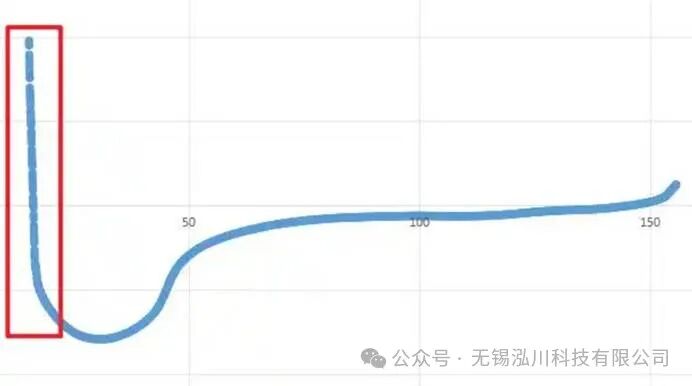

    ：利用配套 C++ 开发包对原始数据进行高斯平滑滤波，结合三次样条插值算法拟合车轮截面轮廓曲线，还原表面粗糙度、边缘斜率等关键参数。

四、测量结果与应用价值

（一）精度验证与对比

  • 传统传感器

    ：在 70° 斜坡区域因反光导致数据跳变，误差超过 ±50μm，且无法完整捕捉边缘轮廓。

  • LTP150 传感器

    ：全量程范围内重复测量误差≤1.2μm，70° 斜坡处线性度偏差＜0.02% F.S.，成功获取连续、光滑的轮廓曲线，细节分辨率达 110μm 光斑级别。

（二）工程应用成效

  1. 制造环节

    ：为车轮磨削加工提供实时反馈，优化刀具路径，将表面粗糙度控制精度提升 30%，轮廓尺寸一致性误差缩小至 ±15μm。

  2. 检修环节

    ：通过对比扫描数据，快速识别车轮磨损、裂纹等缺陷，检测效率较接触式测量提升 5 倍，避免漏检风险。

（三）技术创新价值

LTP150 通过 “高精度光学设计 + 智能信号处理” 突破行业瓶颈，其抗反光与大角度测量能力填补了高铁车轮精密检测的技术空白。结合 IP67 防护与宽温工作特性（0-50℃运行，可定制 - 40℃宽温版），成为车轮制造、检修一体化解决方案的核心组件，助力我国高铁关键部件检测技术跻身国际领先水平。

五、结语

LTP150 激光位移传感器在高铁列车车轮横向截面轮廓扫描中的成功应用，验证了其在高反光、大角度复杂场景下的卓越性能。通过精准捕捉车轮表面几何特征，为列车安全运行提供了可靠的技术保障，也为精密制造领域的非接触式测量树立了新标杆。未来，依托其高速采样、多接口兼容（RS485/TCP/IP）与定制化开发能力，LTP150 将在轨道交通、航空航天等高端制造领域发挥更大价值。
