一表多测，安科瑞 ADW600 多回路计量模块全场景用电难题破解指南

双碳”目标推动：中国提出“2030碳达峰、2060碳中和”目标后，国务院及发改委发布《“十四五”节能减排综合工作方案》，要求加强重点领域（如工业、建筑、公共机构）的能源计量和监控。多回路计量表的加装对于现代电力系统来说至关重要，它能够提供更加精细的电力管理。以下是加装多回路计量表的一些主要原因。

安科瑞刘芳咨询家：acrel-js

双碳”目标推动：中国提出“2030碳达峰、2060碳中和”目标后，国务院及发改委发布《“十四五”节能减排综合工作方案》，要求加强重点领域（如工业、建筑、公共机构）的能源计量和监控。

多回路计量表的加装对于现代电力系统来说至关重要，它能够提供更加精细的电力管理。以下是加装多回路计量表的一些主要原因。

节约成本

使用多回路智能电表相较于使用多个单回路电表，设备采购成本、安装成本和维护成本更低。一个设备即可实现多回路监控，大大减少了电表的安装数量和线路的布设，简化了整体用电监控系统的布局

数据集中管理便捷

多回路设计将多区域、多设备的用电数据汇集到一个设备中，集中管理更为方便。无论是读取数据、分析能耗，还是设置用电参数，都可以在一个系统中统一完成，提高了数据管理的便捷性和效率

灵活配置与扩展性

多回路计量表可以根据实际需求灵活配置回路数量和功能，适应不同场所、不同规模的用电系统可以根据具体应用场景和管理需求进行灵活选择和组合，满足不同用户的多样化需求

体积小巧节约空间

普通三相多功能电表在监测多个回路时，每个三相回路需安装一台电表，导致设备数量多，占用较大安装空间，布线也复杂。

在一些对安装空间要求高的场景，如配电箱中，能够在有限的空间内安装，有效解决了安装空间受限的问题

安科瑞新品ADW600多回路计量模块

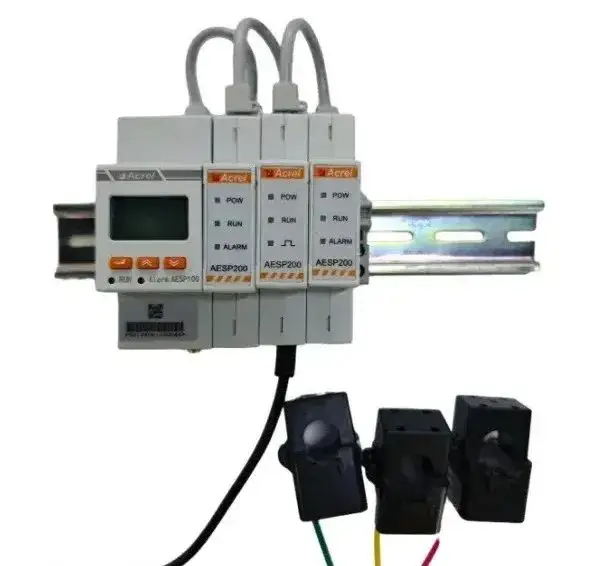

主从模式，ADW600多回路电力计量模块主要用于计量低压网络的三相有功电能，具有体积小、安装简便、功能丰富等优点。产品采用模块化设计，包括电压模块、电流模块、开关量模块、测温漏电模块等，模块间采用网线连接，可支持多回路拼接使用。适用于低压侧多回路计量场景，尤其是电力改造需求。

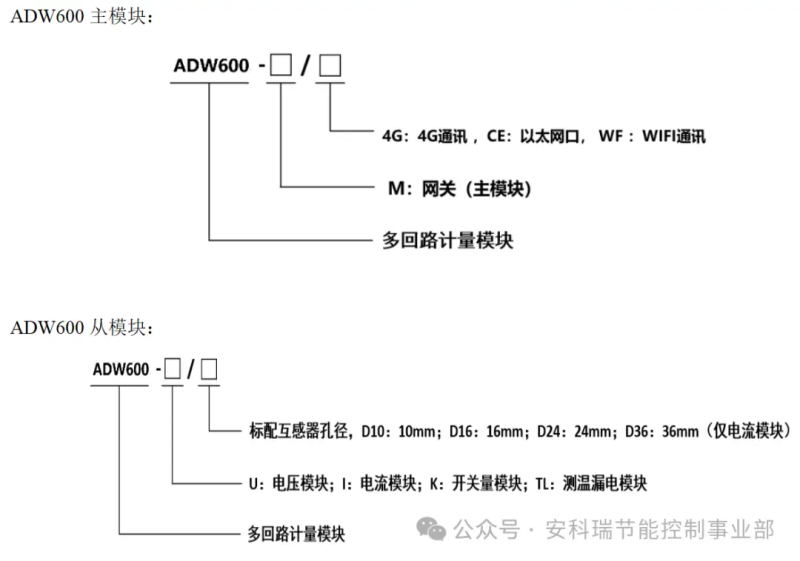

产品规格及功能特点

技术参数

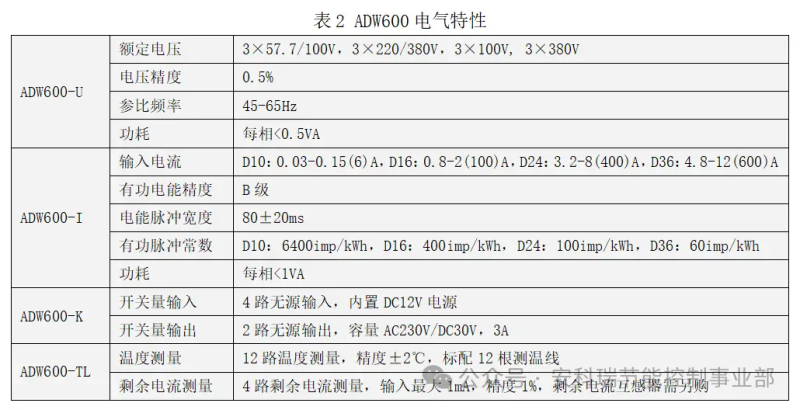

电气特性

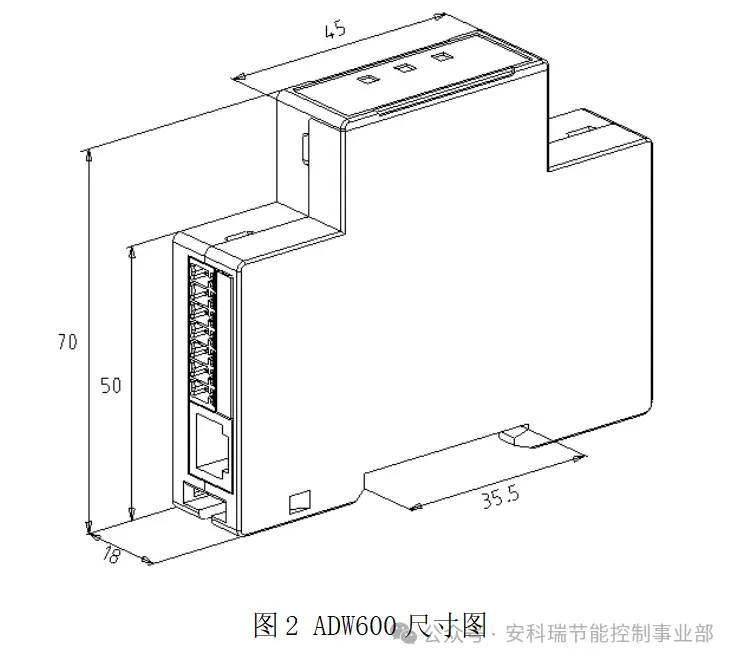

尺寸及接线

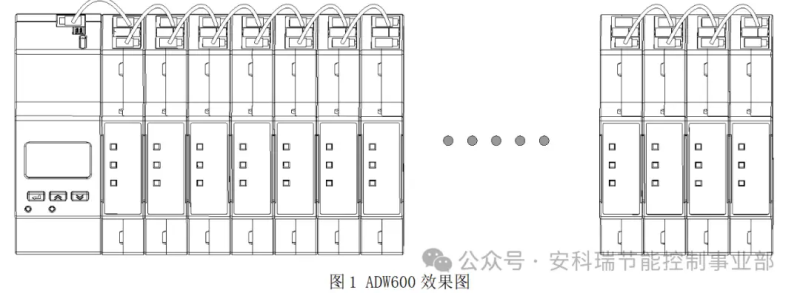

1.图1中的ADW600效果图最左侧的ADW600-M网关（-4G/-CE/-WF），需要另外下单。

2.不同模块之间网线连接时需要注意BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

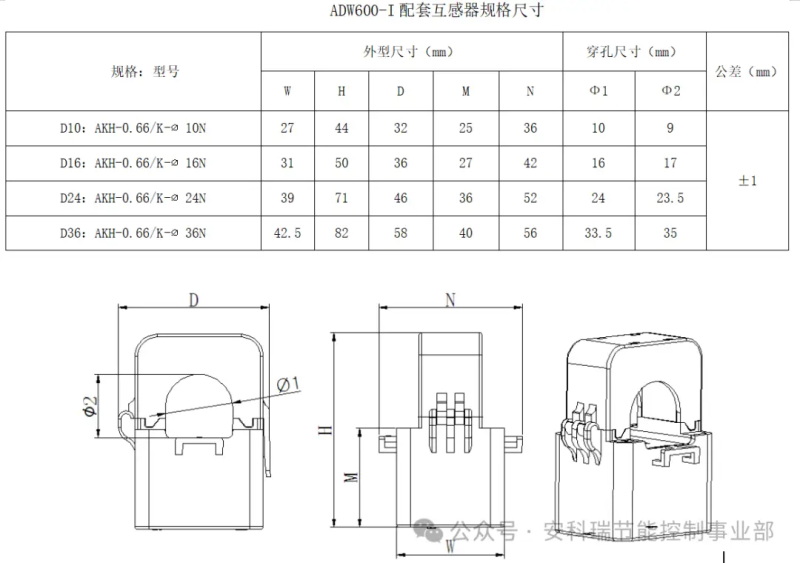

配套互感器外型尺寸

接线说明

ADW600多回路计量模块之间采用网线连接，BUS-IN为进线接口、BUS-OUT为出线接口，以ADW600-M或电源模块为起点依次往后连接，不能接反。

ADW600-U需要接入负载电压信号，参照下方接线图，11-14端子分别接入UA、UB、UC、UN电压信号，若采用三相三线接法时，11-13接入UA、UB、UC电压信号，然后将UB短接进UN端子即可。

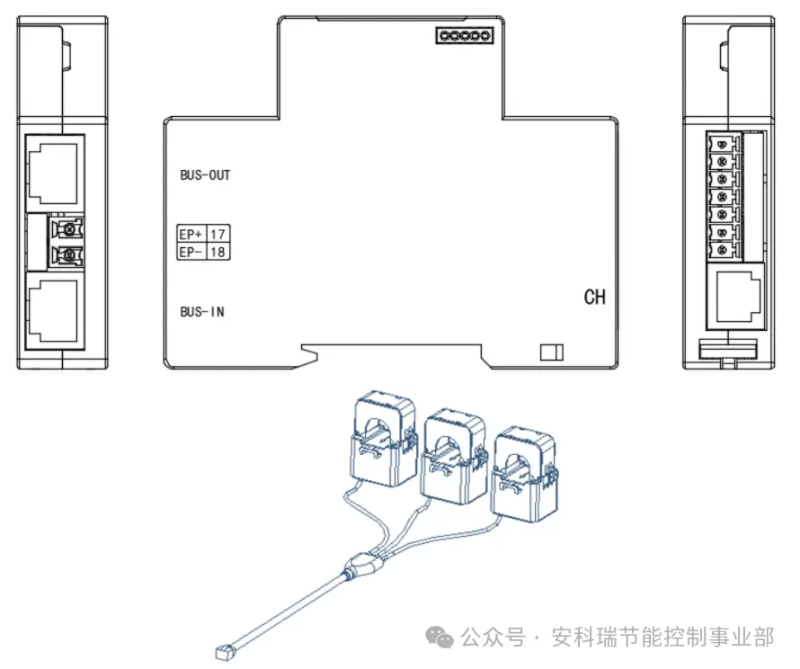

ADW600-I需要接入负载电流信号，参照下方接线图，标配互感器为RJ12接口插入电表端子即可，分别将三个互感器根据指示方向卡在负载线缆上即可。

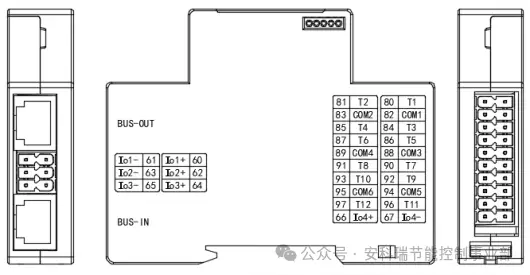

ADW600-K根据需要接入开关量输入或输出信号线，注意COM口为公共端，参照下方接线图
