凡宜e讲堂 | 磁致伸缩液位计是依据什么原理进行工作的?
磁致伸缩液位计的工作原理：
1. 脉冲电流激励
传感器电路在波导丝上激发脉冲电流，该电流沿波导丝传播时会在其周围形成脉冲电流磁场。
2. 浮子磁场作用

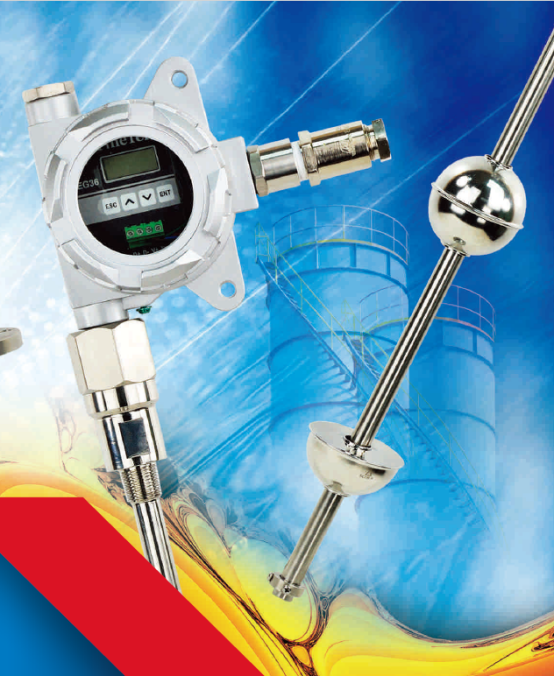

测杆外部装有可随液位移动的浮子，浮子内部嵌有磁环。当液位变化时，浮子带动磁环同步移动。
3. 磁场叠加与扭转波生成
当波导丝的脉冲电流磁场与浮子磁环的静态磁场相遇时，磁场叠加导致波导丝（由磁致伸缩材料制成）在浮子位置发生磁致伸缩效应，产生瞬时扭转波脉冲。
4. 信号检测与定位
扭转波以固定速度沿波导丝传回至检测端，通过精确计算脉冲电流发射时刻与扭转波到达时间的差值，可确定浮子位置（时间差与波速的乘积），进而换算为液位高度。
核心特征：
- 非接触式测量，通过磁场耦合实现信号传递
- 依赖磁致伸缩材料的逆磁致效应（磁能→机械形变）
- 时间差测量保障高精度（通常达±1mm级）
一、核心功能：与多场景适配
1. 高精度连续测量
基于磁致伸缩效应，通过脉冲电流与扭转波时间差计算液位，分辨率达0.1mm，适用于油罐、水库等需毫米级精度的场景。
2. 液位与界面双监测
可同时测量两种液体界面（如油水分离），解决复杂介质分层测量难题。
3. 多参数集成输出
支持液位、温度信号同步输出，并通过RS485、HART协议实现数据联网，赋能工业自动化。
4. 渗漏检测能力
部分型号可检测油罐渗漏（精度0.375L/h），助力环保与安全生产。
二、解决的问题：传统测量痛点
1. 替代人工操作
消除人工爬罐投尺的安全隐患，避免手工记录误差。
2. 克服传感器缺陷
对比电容式/扩散硅压力传感器，解决零漂移、钢带卡死等问题。
3. 复杂工况适应性
兼容高温（-40℃~250℃）、高压（20.4MPa）及腐蚀性介质，突破传统仪表限制。
三、带来的效益：效率与安全双提升
1. 高效运维
安装仅需罐顶管口，维护仅涉及浮子检查，降低停机成本。
2. 安全保障
本安防爆设计（Ex ia IIB T6）避免易燃易爆环境风险。
3. 数据驱动决策
4~20mA信号输出与Modbus协议支持远程监控，提升生产管理智能化水平。
四、适用工况：严苛环境全覆盖
1. 高温高压场景
如炼油厂反应釜（250℃）、高压储罐（20.4MPa）。
2. 腐蚀性介质
不锈钢/外包塑料导杆设计耐受酸碱、化工原料。
3. 防爆与高危场所
加油站地下储罐、化工厂易燃液体储罐。
4. 复杂液位监测
污水处理厂界面分层、水利大坝水位监测。
关于凡宜

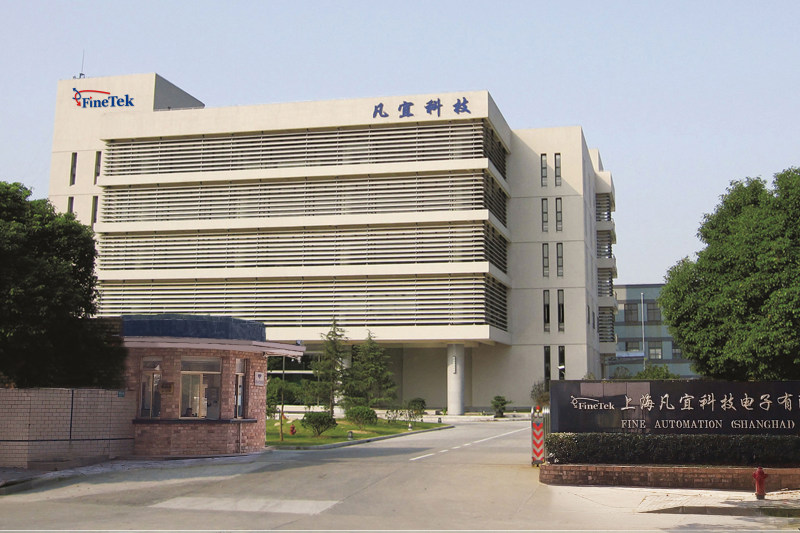

上海凡宜科技电子有限公司成立于1999年5月，主营业务为各类物/液位开关、物/液位计的研制、生产和销售。
