MEMS光学传感器：微观精密测量的技术突破
MEMS（微机电系统）光学传感器通过微纳加工技术将光学元件与机械结构集成于硅基芯片，实现了物理量的高精度检测。这类传感器在工业监测、航空航天、医疗健康等领域展现出独特的应用价值，其技术特性与创新应用值得深入探讨。
一、核心构造与技术原理
MEMS光学传感器的核心由三部分组成：
- 微光学元件：包括光波导、微反射镜、干涉仪等，采用深反应离子刻蚀（DRIE）技术制造，特征尺寸可控制在微米量级
- 机械敏感结构：采用单晶硅或SOI硅片构建的悬臂梁、膜片等微型弹性体，机械灵敏度达纳米级
- 光电转换系统：集成光电探测器与信号处理电路，实现光强-电信号转换
以光学加速度传感器为例，其工作流程可分为三个阶段：
- 机械传感：加速度引起质量块位移，驱动微反射镜产生纳米级形变
- 光学调制：形变改变马赫-曾德尔干涉仪光程差，导致输出光强变化
- 信号解调：通过相位生成载波（PGC）算法解析光强变化，计算加速度值

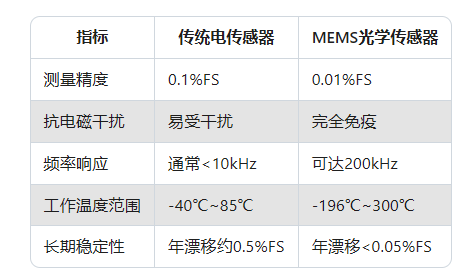

在风电监测场景中，某型号MEMS光学加速度计可实现：
- 应变测量分辨率：0.1με
- 振动频率检测范围：0.1Hz-5kHz
- 温度漂移补偿后误差：<±0.5%
三、工业应用实践
- 风电叶片监测 在90米级海上风电叶片中布置光纤光栅（FBG）传感器网络，通过16个测量点实时监测：
- 挥舞/摆振模态（0.1-5Hz）
- 前缘腐蚀引发的微裂纹扩展
- 雷击损伤导致的材料分层 相较传统方案，运维成本降低40%，故障预警时间提前3000小时
- 轨道交通弓网监测 部署于CR400AF动车组的监测系统包含：
- 128通道接触压力检测（量程0-300N，精度±0.5N）
- 硬点定位误差<10cm
- 采样频率10kHz 实际运行数据显示，弓网离线率降低62%，受电弓碳滑板寿命延长2.3倍
- 航空结构健康监测 在某型客机机翼内部嵌入的分布式传感器系统：
- 测量点密度：50个/平方米
- 应变测量范围：±5000με
- 温度补偿精度：0.1℃ 成功预警机翼蒙皮疲劳裂纹，避免潜在飞行事故
四、技术发展趋势
- 芯片级集成 采用硅光子学技术实现光源、波导、探测器单片集成，当前研究已实现：
- 混合集成激光器线宽<10kHz
- 波导传输损耗<0.1dB/cm
- 探测器响应度0.8A/W@1550nm
- 多参数感知 通过模式复用（Mode-division multiplexing）技术，单光纤可同时测量：
- 温度（±0.1℃）
- 应变（±1με）
- 振动（0.1Hz-50kHz）
- 化学物质浓度（ppm级）
- 智能传感网络 结合边缘计算与AI算法，某工业监测系统已实现：
- 数据采集延迟<2ms
- 故障诊断准确率98.7%
- 预测性维护决策生成时间<30s
五、设计验证关键技术
在传感器研发过程中，Coventor MEMS+软件平台提供关键支持：
- 参数化建模：30分钟内完成复杂微结构参数优化
- 多物理场耦合分析：同步计算机械应力与光场分布
- 工艺仿真：预测深硅刻蚀的侧壁粗糙度（<50nm）
- 可靠性验证：模拟10^9次机械循环后的性能衰减
MEMS光学传感器正推动工业检测技术向微型化、智能化方向发展。随着硅光子学、人工智能等技术的融合创新，这类传感器将在精密制造、智慧能源、智能交通等领域创造更大价值。其技术演进不仅代表测量精度的突破，更预示着工业物联网时代的新型感知范式。
