0尾料，真“管”用|维宏四卡盘切管机高效加工策略
共读科技
维宏自研的四卡盘加工策略，专为长零件加工设计，实现无尾料、高效率、高稳定性的加工效果。
广泛应用于航空航天、汽车制造、医疗器械、能源管道、传统机械加工等多个领域。
支持多种机床形态\并行上下料\普通加工模式\整管加工模式

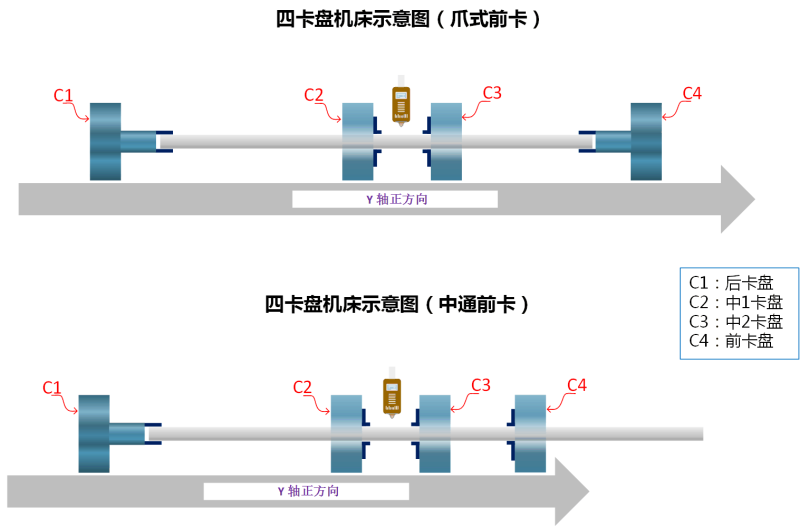

四卡盘机床的结构设计是其高效加工能力的核心，关键组件——后卡盘、中1卡盘、中2卡盘和前卡盘。
维宏四卡盘TU7800M系统支持市面上常见的四卡盘机床结构。
支持多种机床形态
为实现四卡盘机床的多功能性，TU7800M系统能够适应不同加工需求的多种形态。无论是固定还是游离，每种配置都为特定任务量身定制，确保加工过程的智能化和最优化。
01 机床形态
2Y4B： 切割头两侧卡盘固定
3Y4B 切割头左侧卡盘固定
4Y4B 四卡盘全游离
02 加工动作
3+1 C2支撑，前卡盘拉料
2+2 前卡盘拉料
1+3 过渡姿态
0+3 零尾料加工
四卡盘的加工策略展现了其智能化的核心优势。无论是普通加工还是整管加工，机床都能根据具体需求智能切换姿态。
普通加工模式
在普通加工模式下，四卡盘机床特别适合于两个中卡固定不可移动的机型，提供了基础而高效的加工解决方案。

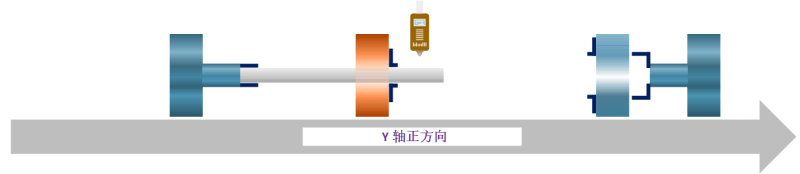

01 前卡盘避让姿态

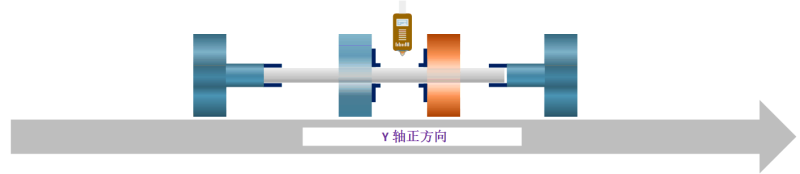

前卡盘避让姿态属于基础姿态，C1和C2双卡盘协同工作，而C3和C4进行避让，配合下料板，为切割提供稳定性，适合常规短件的加工。
02 前卡盘拉料姿态

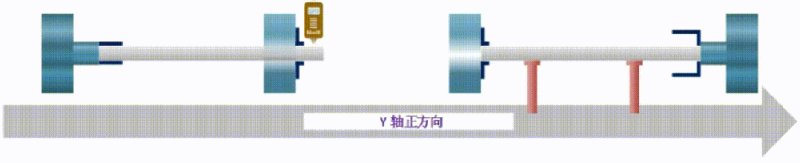

面对长管材加工，C3和C4加入工作，特别是C4前卡盘，它负责拉料，不仅提升了加工稳定性，还增强了承重能力。

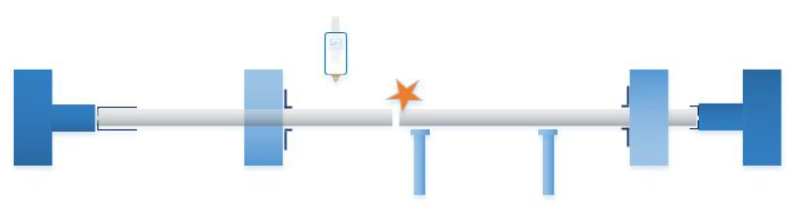

场景1：在切割超长零件时，机床能够固定零件尾部，有效避免因加工甩动造成的变形，从而显著 提升切割精度。

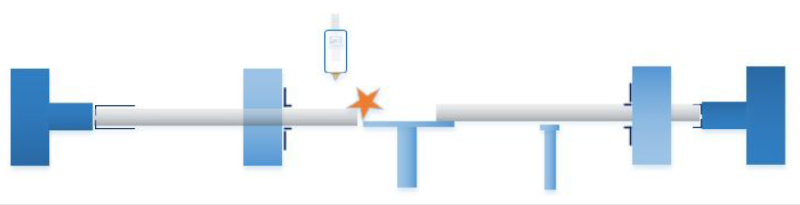

场景2：对于重管的切割，四卡盘同时夹持，确保了更好的承重和稳定性，让加工过程更加可靠。

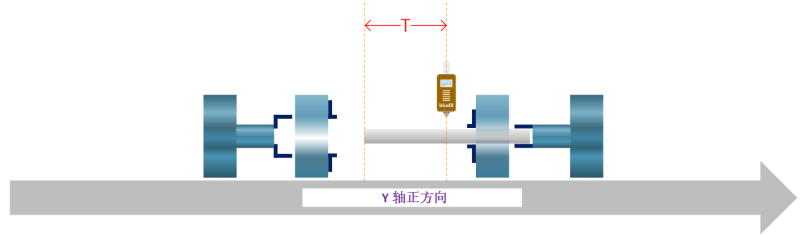

03 零尾料姿态

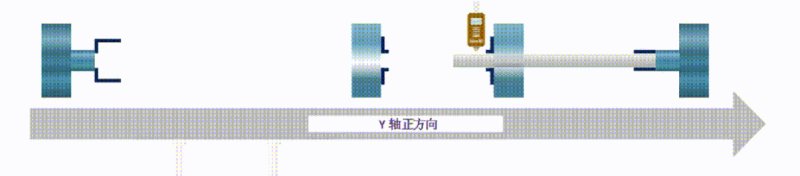

在加工最后一段零件时，C3和C4夹持管材进行切割，而C1和C2则进行避让，实现零尾料的高效加工， 最大化材料的利用效率。
整管加工模式
专为整管加工设计的模式，通过三个或更多卡盘的协同工作，有效降低旋转轴负载，显著提升加工效率。

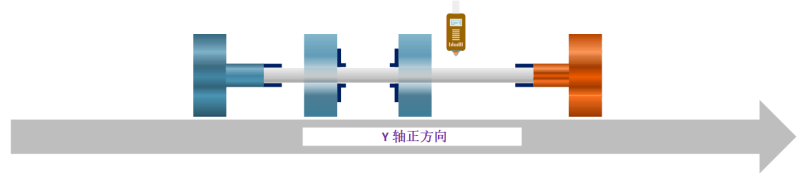

3+0姿态能够有效减轻单个卡盘的夹持负载，特别适合在切割超重管材时使用。
随着管材切割长度的增加，3+1姿态让前卡盘也参与到夹持和切割中来，进一步提高加工效率和稳定性。

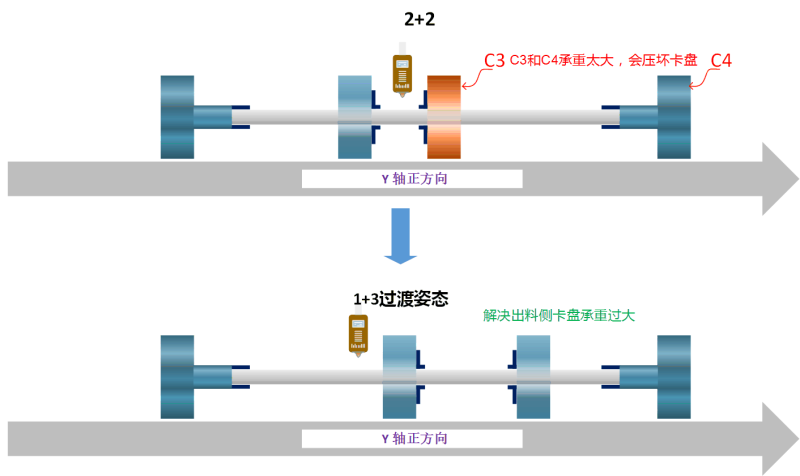

在2+2姿态中，当管材无法在左侧同时容纳三个卡盘时，C3卡盘会自动避让至切割头的右侧，确保加工过程的连续性和效率。

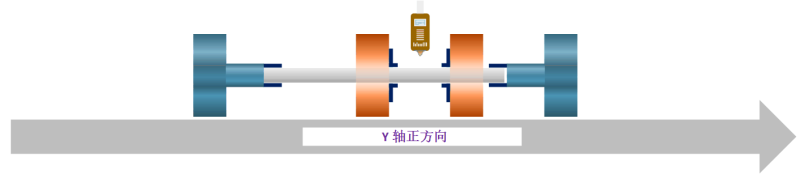

2+2姿态，切割头左右各两个卡盘的联动切割。
1+3姿态中，C2卡盘从切割头左侧避让至右侧，保持四卡盘的同时夹持状态。

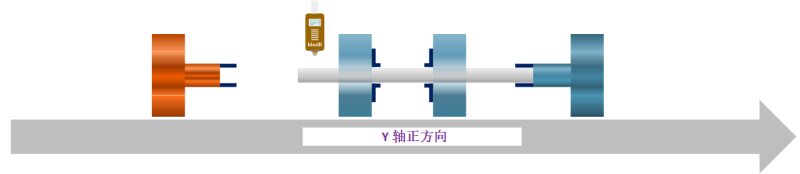

0+3姿态适用于零尾料切割，相当于0+2状态，能够满足零尾料加工的需求。
并行上下料与多通道控制
在各类加工行业，为了提升机床设备的开机效率，四卡盘TU7800M的并行上下料功能，
实现了切割、上料和下料的同步进行，减少了生产中的等待时间。

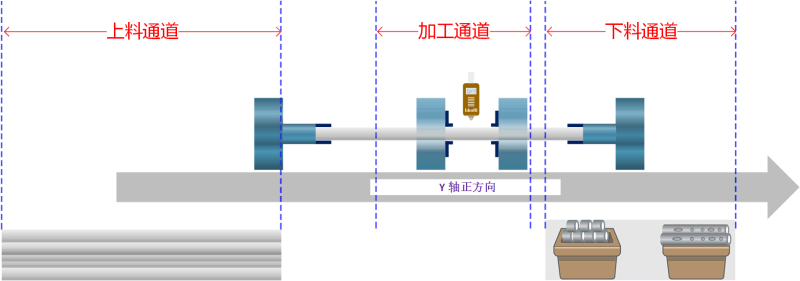

这一功能的实现，得益于多通道的概念，即上料通道、加工通道、下料通道的协同作业。
多通道系统是提高生产效率和确保机床运动安全的关键技术之一。
它允许多个操作在同一时间内独立进行，同时通过多通道控制来保证机床整体的运动安全。
在四卡盘TU7800M系统中，多通道包括：
上料通道：专门用于快速准确地将原材料送入加工区域的通道。
这个通道的设计确保了材料供应的连续性和稳定性，减少了因上料不当导致的加工中断。
加工通道：这是机床的核心部分，负责执行实际的切割和加工任务。
加工通道的效率直接影响到整个生产流程的速度和质量。
下料通道：完成加工后，成品或废料通过这个通道被迅速移出加工区域。
并行上下料
通过这三个通道的高效协同，四卡盘TU7800M系统能够实现真正的并行作业，大幅提升生产效率。例如：
1.节省上料时间——在切割尾料的同时，上料通道可以并行上料
2.节省下料时间——在零尾料零件收集时，上料通道可以并行切割
*并行处理流程，整个操作效率至少提升21.4%
安全机制
系统还支持通道状态切换、通道监控、通道复位等动作，确保了在高效率运作的同时，机床的安全性和可靠性也得到了保障。

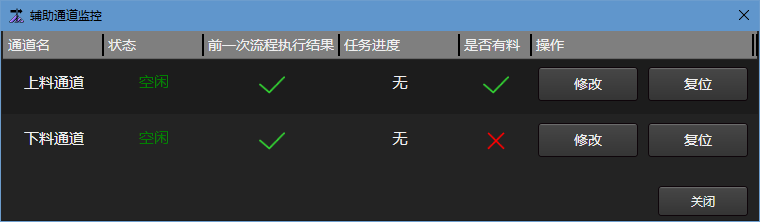

通道状态监控
系统实时监控
支持人工介入
方便排查和异常处理
碰撞检测
实时检测提前预判
侧管头防碰撞
管头与出料侧顶料防碰撞
这些功能使得四卡盘TU7800M系统在处理复杂加工任务时，能够保持稳定和安全的操作。
维宏四卡盘切管机的高效加工策略，以其卓越的性能和广泛的应用前景，已经成为制造业中不可或缺的一部分。
随着技术的不断进步和创新，将推动行业向更高效、更智能的方向发展。让我们携手维宏，共创制造业的辉煌未来。
