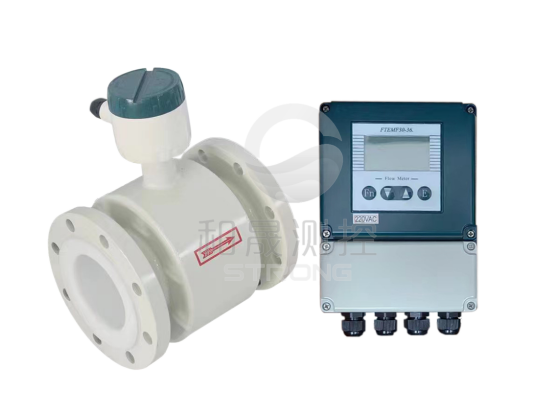

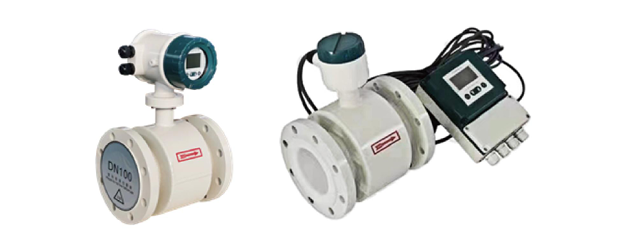

和晟测控电磁流量计：创新设计与卓越性能的结合

和晟测控电磁流量计，汇聚了流量仪表领域的深厚积淀与不断创新。其独特设计与精湛的质量控制体系，共同铸就了产品卓越的精度与稳定性。此外，该流量计还具备迅捷的响应速度与出色的噪声抑制能力，更配备了灵活的衬里选择，使得其应用范围得以进一步拓宽。传感专家

一、工作原理

和晟测控HSD系列电磁流量计传感器的测量原理是基于法拉第电磁感应定律,在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极,当导电液体沿测量管轴线运动时,导电液体作切割磁力线运动产生感应电势,此感应电势由测量管上的两个电极检测出来,数值大小为:E=K*B*V*D

二、产品特点

1.不受流体密度、粘度、温度、压力和电导率变化的影响,线性测量原理能实现高精度测量。

2.测量管内无阻流及活动部件,压力损失小,因此不会造成额外的能量损失,也不会造成堵塞,节能效果显著,特别适宜液固两相流介质的测量,如污水、泥浆、矿浆、纸浆等。

3.安装直管段低,表前直管段只需要5D,表后直管段为3D(D为仪表内径,单位mm)。

4.仪表口径覆盖范围宽DN3-3200,衬里和电极有多种选择,能满足多种导电液体的流量测量要求。

5.具有脉冲、4-20mA、485Modbus-rtu通讯、Hart协议、Profbus、Gprs远传等信号输出。

6.转换器采用32位嵌入式处理器,全数字处理、运算速度快、抗干扰能力强,测量可靠、精确度高,可测范围可以达到1:150。

7.高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,易学易懂。

8.具有电导率测量功能,可以判别传感器是否空管,具有自检与自诊断功能。

9.内部计算器可分别显示正向累积流量、反身累积流量及瞬时流量。

10.插入式电磁流量计,安装简单,可不断流现场带压开孔,具有绝对的安装优势和价格优势。传感专家

三、核心技术突破：从理论到工业级精度

1. 传感器设计：磁场优化与抗干扰能力

电磁流量计的精度核心在于磁场均匀性和电极灵敏度。

励磁技术革新：传统工频正弦波励磁易受电磁干扰，而现代电磁流量计采用低频矩形波励磁或双频励磁技术，既能降低零点漂移，又可抑制流体噪声（如浆液中的颗粒摩擦噪声）。

电极与衬里材料：电极需具备耐腐蚀、抗极化特性（如哈氏合金、钛材质），衬里材料（如PTFE、橡胶）则需耐受高温、腐蚀性介质，同时保证绝缘性能。

2. 信号处理技术：从微伏级信号到稳定输出

电极捕获的感应电动势仅为微伏级，极易被噪声淹没。为此，电磁流量计采用以下技术：

差动放大电路：消除共模干扰（如电网50Hz干扰）。

数字滤波算法：通过自适应滤波、小波分析等技术，分离有效信号与噪声。

智能诊断功能：现代电磁流量计内置自诊断系统，可实时监测电极结垢、衬里破损等问题，确保长期稳定性。

四、未来趋势：智能化与物联网集成

1.随着工业4.0发展，电磁流量计进一步融合AI算法和物联网技术。

2.预测性维护：通过大数据分析电极衰减趋势，提前预警故障。

3.多参数测量：部分高端型号可同步检测电导率、温度、密度，提供更全面的流体信息。

4.无线传输：支持4G/5G或LoRa通信，实现远程监控与数据集成。

和晟测控电磁流量计的成功，源于其物理原理的普适性与工程技术的精益化。从磁路设计到信号处理，从材料科学到智能算法，每一步创新都夯实了其在工业测量中的核心地位。未来，随着工业场景的复杂化，电磁流量计将继续以“高精度、高可靠性、强适应性”的特质，护航全球工业的高效运行。
