带加速度传感器的旋转编码器

共读科技 20250520

  • 旋转编码器
  • mems加速度传感器

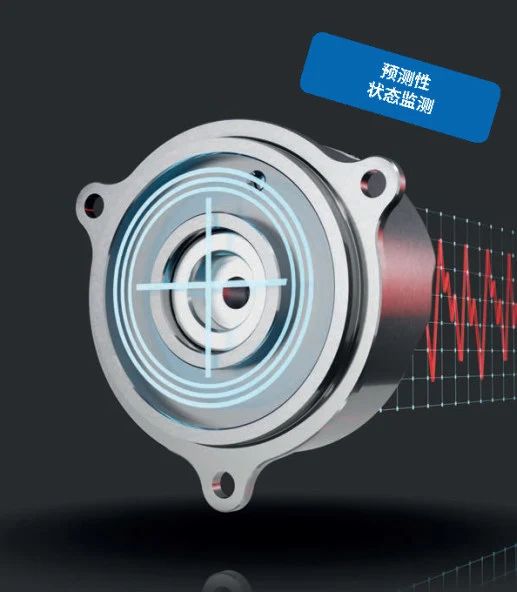

带加速度传感器的旋转编码器

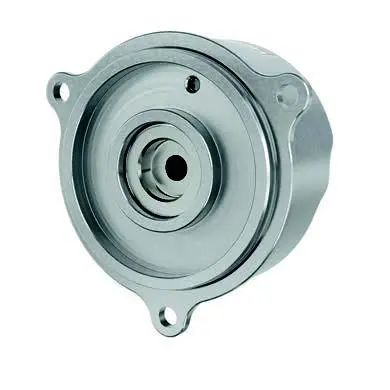

　　ECI 1323 Splus

　　EQI 1335 Splus

　　带振动分析功能的旋转编码器

　　应用领域

　　• 旋转设备零件的运动控制和状态监测

　　特点

　　• 旋转轴的振动测量

　　• 集成3轴加速度传感器及微控制器的信号处理

　　• 阶次分析，输出阶次达256阶

　　技术参数

　　• 位置值数/圈 23 bits

　　• 多圈功能 多达65 536圈

　　• 系统精度 ±40"

　　• 盲孔空心轴 12.7 mm

　　• MEMS加速度传感器

　　‒ 四个测量范围可达±60 g

　　‒ 带宽6600 Hz

　　接口

　　• EnDat 3

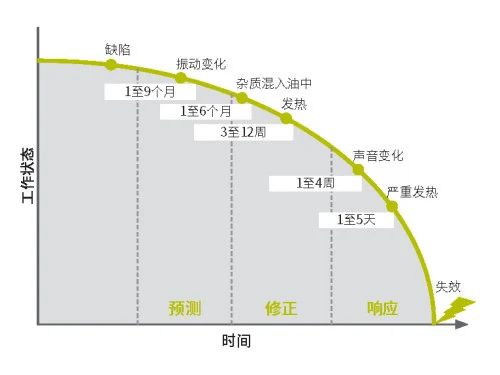

　　预测性维护

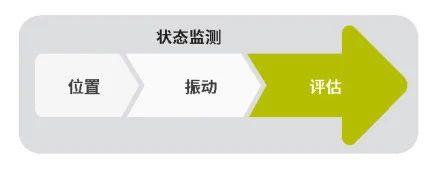

　　旋转设备零件的在机状态监测

　　• 更短停机时间

　　• 更高生产力

　　• 及早发现故障

　　• 准确的失效分析

　　• 更少保养次数

　　• 维护计划安排

　　• 剩余使用寿命估算

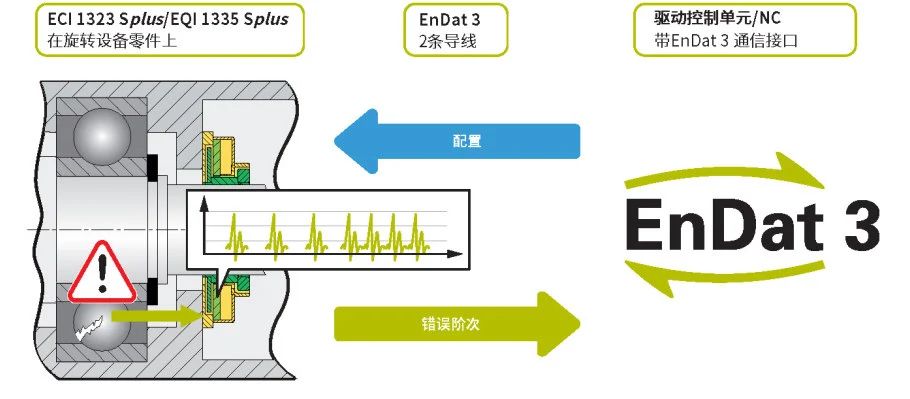

　　振动分析

　　ECI 1323 Splus和EQI 1335 Splus灵活通用且分析功能丰富

　　• 跟踪和处理基于位置的振动信号

　　• 开机时或工作中任意时间的自动分析

　　• 可选测量轴、速度范围和触发条件

　　• 不同类型的分析：时间同步FFT，角度同步阶次分析等

　　• 各阶次的选择(可达256阶)

　　• 现代化的EnDat 3接口技术

　　• 用户可配置

　　信号处理

　　编码器内微处理器的信号处理

　　• 加速度信号

　　• 带/不带带通滤波器 + 包络线

　　• 带/不带到角域的变换

　　• 频谱计算

　　• 频谱值的计算

　　其他信号处理选项

　　• 加速度信号

　　• 基于时间的信号值计算

查看全文
