明治案例 | 高精度玻璃管内径检测：工业视觉技术如何破解医疗制造难题？

医疗器械企业曾面临这样的困境：生产线上的玻璃管内径检测依赖人工抽检，不仅效率低下，更因0.5mm的误差容忍阈值导致大量产品需返工。玻璃管内径检测方案的成功实践，为高精度透明件检测提供了可复制的解决方案；目前该技术已延伸至其他透明物的尺寸测量应用中。

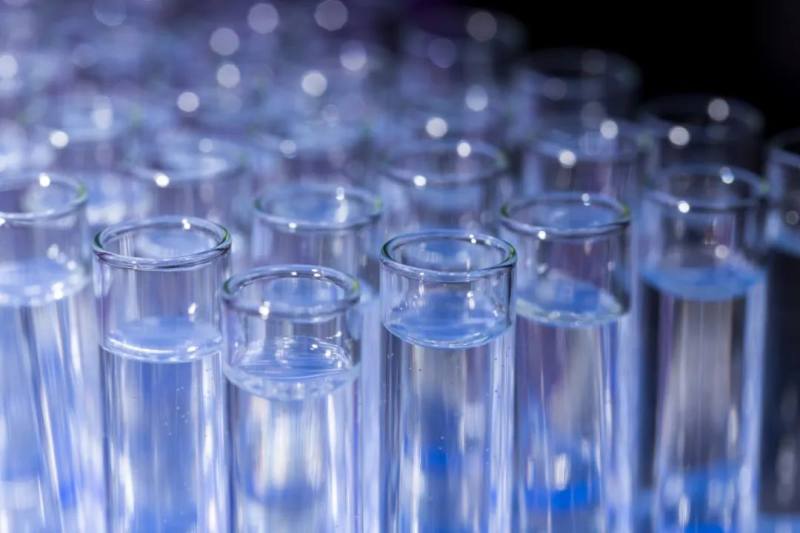

在医疗器材精密制造领域，一根玻璃管的内径尺寸偏差可能直接影响注射器给药精度、试管检测结果准确性。

某医疗器械企业曾面临这样的困境：生产线上的玻璃管内径检测依赖人工抽检，不仅效率低下，更因0.5mm的误差容忍阈值导致大量产品需返工。

场景需求

对医用玻璃管内径进行全检

检测精度：±0.5mm（玻璃管内径范围φ5mm-φ20mm）

漏杀率：0%

视野要求：单视野覆盖玻璃管端面及标记点

节拍要求：≤0.3秒/件（生产线速度120m/min）

解决方案

视觉方案：从光学设计到算法突破的精密协作

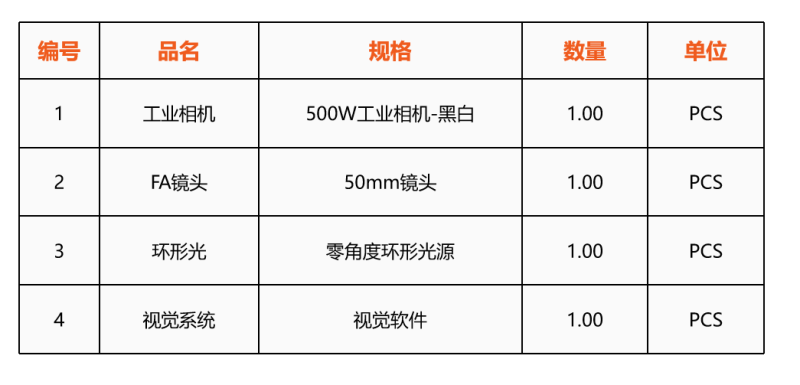

配置清单

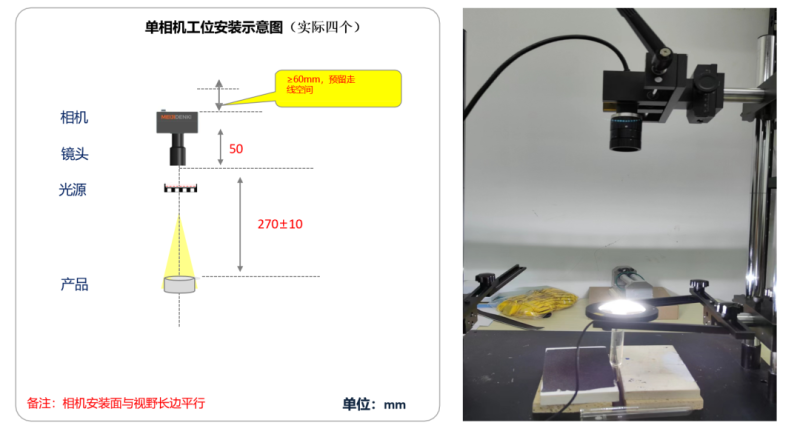

硬件系统：打造"透视眼"检测平台

500万像素相机：黑白全局快门设计，在2448×2048分辨率下，单像素尺寸可精确至0.02mm

50mm定焦镜头：通过精密光学计算，实现50mm×40mm视野覆盖，完美容纳玻璃管端面及追溯标记点

零角度环形光源：白色LED环形阵列与镜头同轴设计，有效消除玻璃表面反光干扰，使内壁边缘清晰可见

光学设计：让透明材质"现出原形"

针对玻璃材质的透光特性，进行角度控制：零度入射光避免镜面反射

算法突破：构建智能检测"双保险"

亚像素边缘检测：通过Canny算子实现1像素级边缘定位，将理论检测精度提升至0.2mm

椭圆拟合补偿：采用改进Hough变换算法，自动校正玻璃管椭圆度变形，确保测量准确性

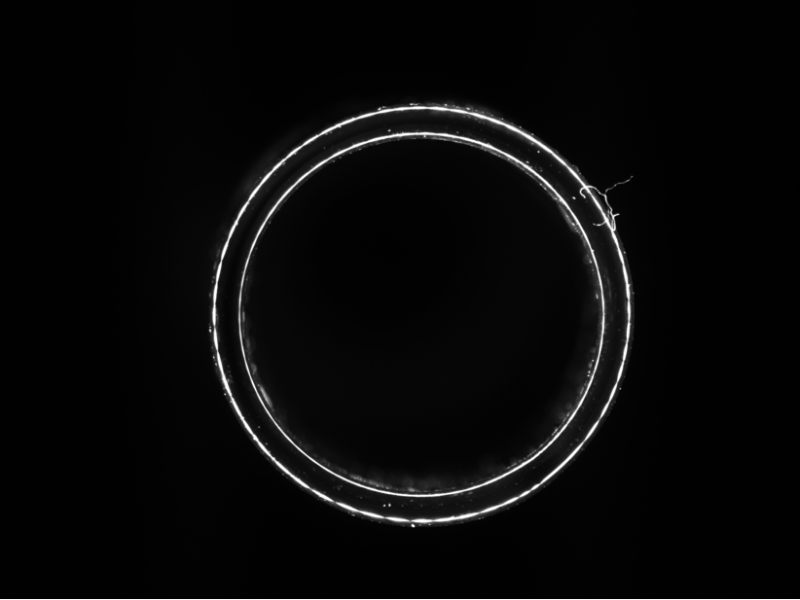

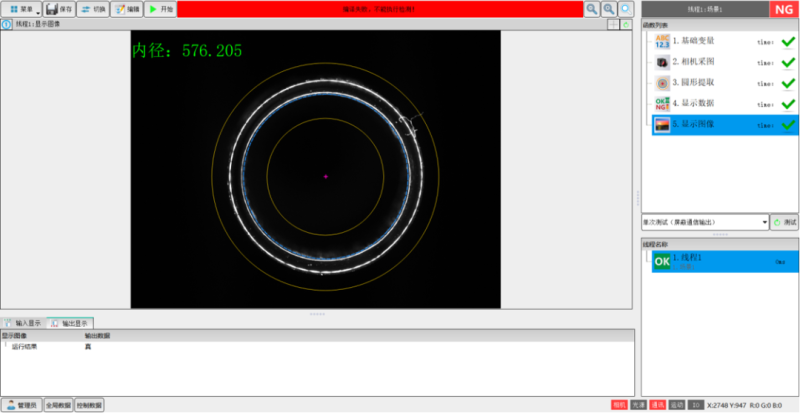

成像效果

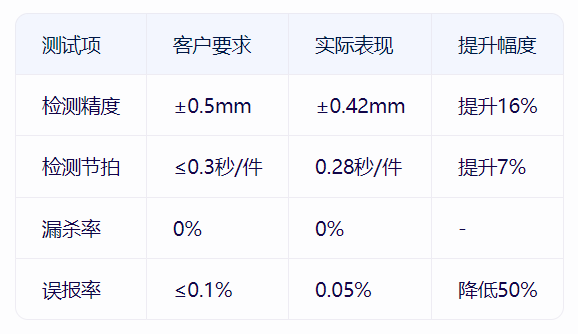

实战数据：超越客户预期的检测性能

在某医疗企业的产线实测中，明治该视觉检测系统展现出卓越性能：

这套玻璃管内径检测方案的成功实践，为高精度透明件检测提供了可复制的解决方案；目前该技术已延伸至其他透明物的尺寸测量应用中。
