答疑解惑 | ETD-0612纠偏传感器实用操作手册

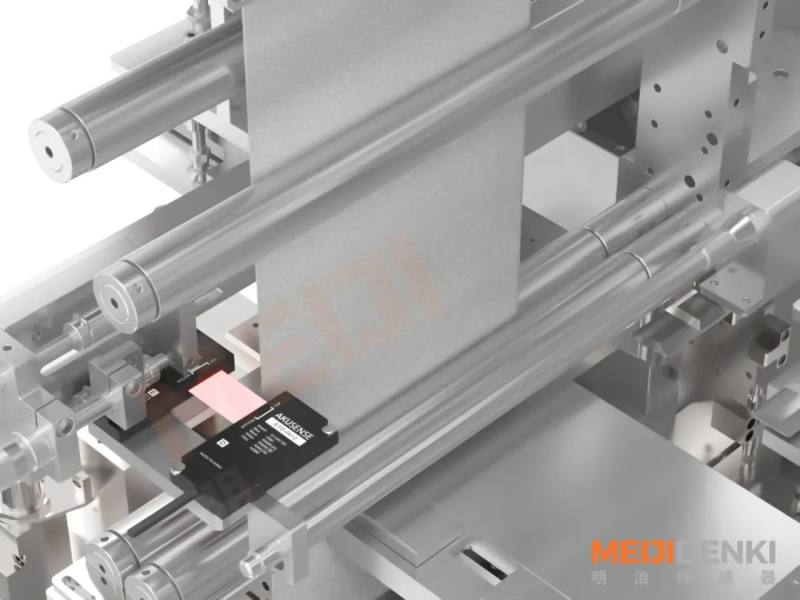

ETD-0612是明治传感器基于多年技术沉淀与创新研发的旗舰产品，专为解决材料跑偏、张力波动等工业难题而生。无论是印刷包装、纺织印染，还是新能源、锂电等高精度制造领域，它都能以微米级响应速度与抗干扰能力，为您的生产线筑牢“精准防线”。

感谢您选择明治的精密纠偏传感器！作为工业自动化领域的精密伙伴，我们深知每一次精准纠偏都关乎您的生产效率与产品质量。为此，我们特别为您呈现纠偏传感器ETD-0612使用指南，助您轻松驾驭这款集高精度、高稳定性与智能化于一体的核心设备。

本指南将详细展示从安装调试到操作技巧的实用方法，无论您是初次接触纠偏系统的技术新手，还是追求效率升级的行业老将，都能通过清晰的步骤指引与实用案例，快速掌握ETD-0612的核心功能，让设备性能最大化释放。

如何接线？

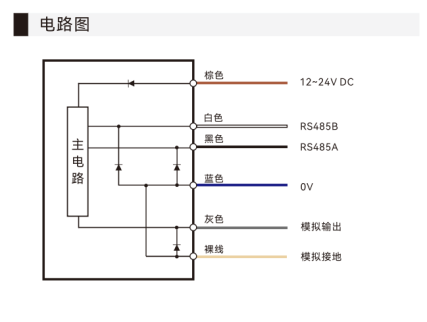

如图所示：

棕色24V，蓝色0V供电；485通讯接线黑色485A，白色接485B；模拟量输出接线是灰色加上裸线

输出方式有哪些？

支持RS485通讯及0-5V模拟电压和4-20mA模拟电流输出

是否可以单独使用

还是必需搭配控制器使用？

纠偏传感器可以单独使用，通过上位机去设置参数和模式

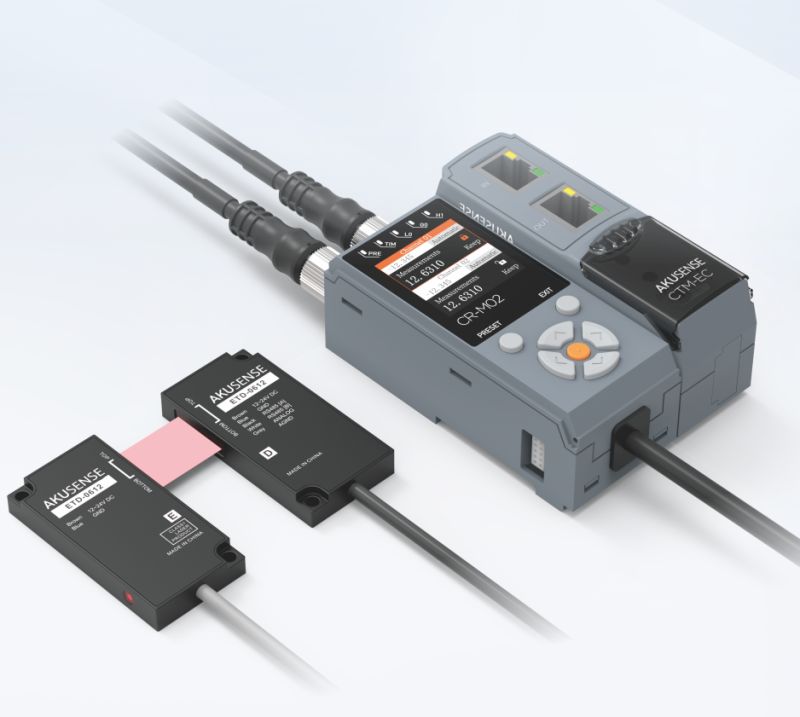

也可以搭配控制器套装直接快速设置

如何恢复出厂设置？

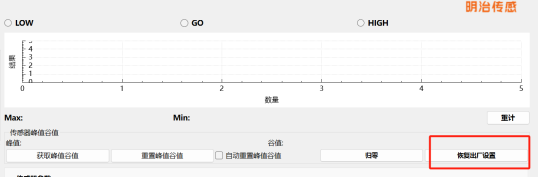

纠偏传感器恢复出厂设置可通过明治搭配的上位机软件去恢复出厂设置，页面如下图（下图软件版本为v1.1.3）

有哪些检测模式及如何切换？

纠偏传感器有4种检测模式：

(1)自动边缘模式

(2)边缘模式内径

(3)缝隙模式宽度

(4)直径模式

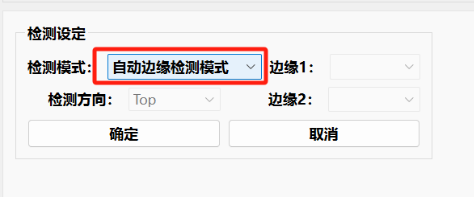

注意默认的模式是自动边缘模式，模式切换如下图（下图软件版本为v1.1.3）

支持的波特率、通信协议

以及常用指令有哪些？

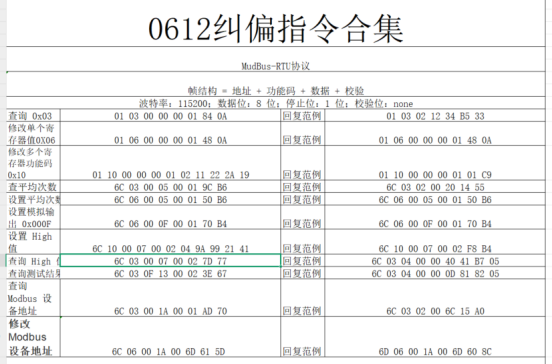

纠偏传感器默认的波特率是115200，暂不支持更改，支持modbus rtu协议，指令合集如下

更多操作教程

请去明治传感器官网浏览，或咨询客服

若您在使用过程中遇到任何疑问，我们的全球服务网络与技术支持团队将随时为您保驾护航。

如需要进一步的技术支持，请随时联系明治传感器的技术服务团队，我们将为您提供进一步的服务。
