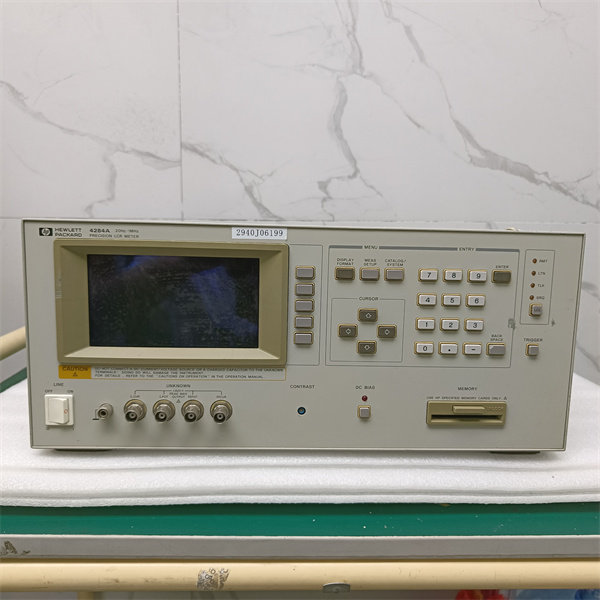

安捷伦4284A/惠普HP4284A网络分析仪

深圳市科中科仪器有限公司 20250527

  • lcr测试仪

一般要求

4.1受检计量器具的甩途和原理

HP4284A 是通用的 LCR 测试仪，适用于L、C、R元件、材料及半导体器件的测试。测量频率范围为 20Hz~1MHz，C-D测量的基本准确度为士0.05%(C)，士0.005(D)。测量结果以六位数字的分辨力直接显示在液晶显示屏上。同时还具有比较、分类和扫频测试等功能，可与其他装置配合，实现全自动化元件测试、分类和产品质量控制。

传感专家传感专家传感专家

传感专家

该仪器采用矢量电压电流测量法，用四端对连接被测元件，可有效地消除分布电容、残余电阻、电感的影响，从而保证较高的测量准确度。

4.2技术要求

4.2.1测量功能

4.2.1.1测量参数

1Zl,|YI,L,C,R,G,D,Q,RI,RP，X，B，04.2.1.2参数组合方式

1Zl

deg

YIL,C

R

0

G D, Q, R, RP, G十6

rad

4.2.1.3测量等效电路


并联和串联。

4.2.1.4 测试电缆长度

标准为 0m 和 1m

4.2.1.5 测量速率

慢、中、快三种。

4.2.2测试信号

4.2.2.1频率

频率范围:20Hz~1MHz共8610个可选择频率点:

准确度:士0.01%。

4.2.2.2信号电平

电压:5mV~2V;

准确度:士(10%+1mV);
