毫秒级阻断“电老虎”！安科瑞弧光保护解决方案，树立电力安全防线
安科瑞 刘芳 18860995107
一、 认识“电老虎”：弧光及其产生原因
1.1 什么是弧光？
弧光本质上是空气中发生的高强度气体放电现象。当两个存在电位差的导体（如相线之间、相线与地线或设备外壳之间）在空气中异常接近或接触时，空气被瞬间电离击穿，形成高温、高亮度的等离子体电弧通道。其温度可高达 8000°C 至 15000°C（远超太阳表面温度），并伴随强烈的光辐射、爆炸冲击波和熔融金属喷射。
1.2 弧光为何会产生？
设备绝缘故障： 绝缘材料老化、受潮、积污、机械损伤导致绝缘性能下降或失效。
连接不良/接触故障： 松动、腐蚀、氧化或安装不当的电气连接点，导致接触电阻变大，产生高温引发弧光。
异物或小动物侵入： 金属工具、小动物（如老鼠）等意外进入带电间隔，造成相间或相对地短路。
误操作： 带电误操作（如误合接地开关、带负荷拉隔离开关）、未按规定流程操作。
设备缺陷或老化： 断路器、隔离开关等设备内部故障或机构卡涩未能有效分断故障电流。
过电压： 雷击或操作过电压导致绝缘薄弱点击穿。
灰尘与湿气： 导电性粉尘积累或湿气凝结降低了设备的绝缘强度。
二、相关行业标准/规范
2.1 能源行业标准：

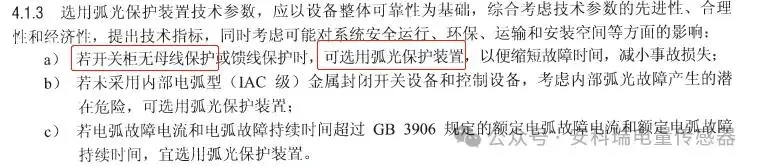

NB∕T 42076-2016 弧光保护装置选用导则；
2.2 国网技术规范：

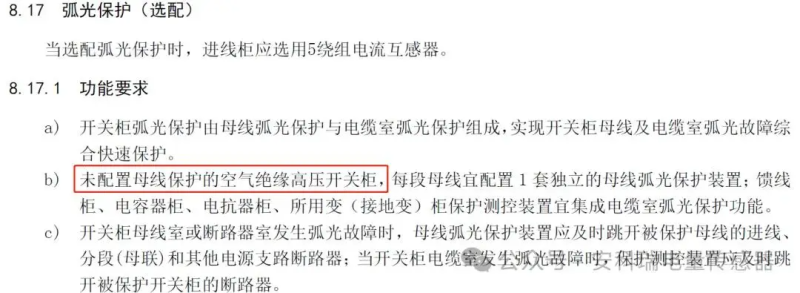

国家电网公司智慧变电站工程“12kV空气绝缘高压开关柜集中采购项目”技术规范书；
三、弧光保护装置应用场景

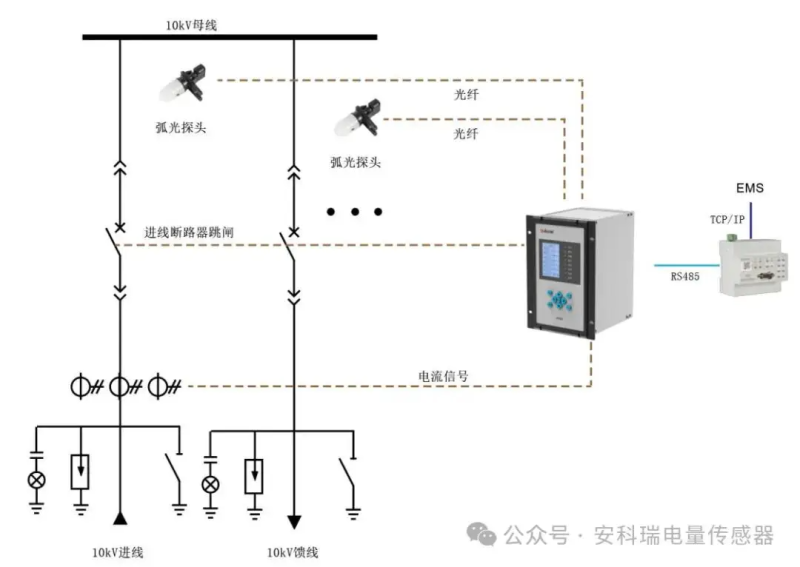

3.1 弧光保护装置-集中式母线弧光保护方案
3.1.1 中压场景应用
3.1.2 低压场景应用

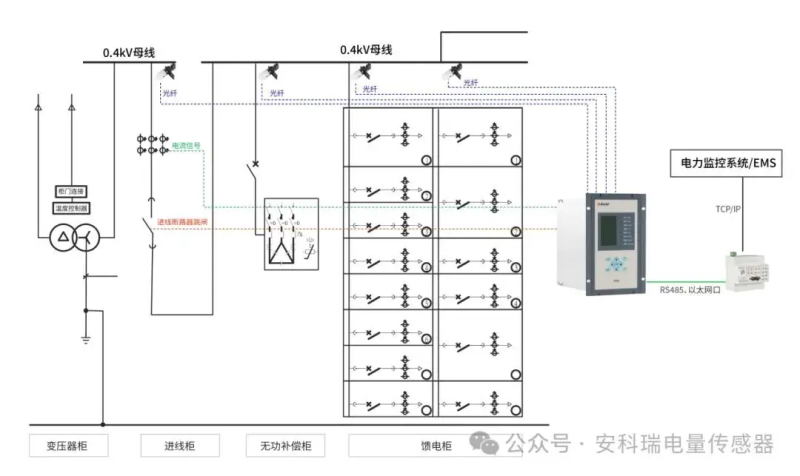

3.2 弧光保护装置— 集中式母线弧光+馈线式弧光保护方案
3.2.1 中低压场景应用
3.2.2 典型配置

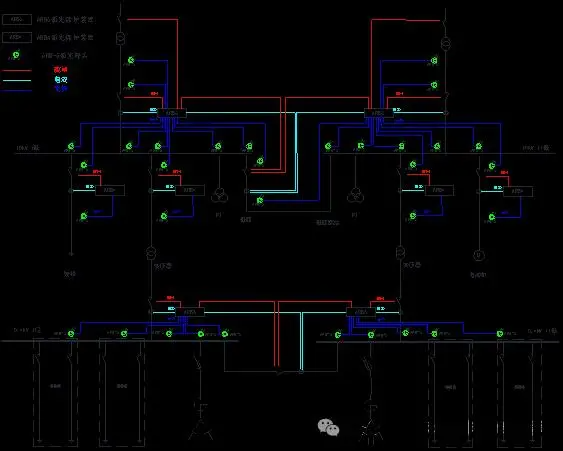

在I段母线、II段母线分别配置1台ARB6弧光保护装置，每面馈线柜分别配置1台ARB4弧光保护装置，每面柜子的母线室、手车室、电缆室各安装1个ARB-S弧光探头。
弧光保护逻辑：
I段ARB6弧光装置监测I段各柜母线室、手车室以及1#进线柜电缆室弧光，并采集进线1和母联电流，动作跳闸进线1和母联开关；
II段ARB6弧光装置监测II段各柜母线室、手车室以及母联柜电缆室、2#进线柜电缆室弧光，并采集进线2和母联电流，动作跳闸进线2和母联开关；
每面馈线柜ARB4弧光装置监测本馈线柜电缆室弧光，并采集本馈线柜电流，动作跳闸本馈线柜开关。
四、产品介绍

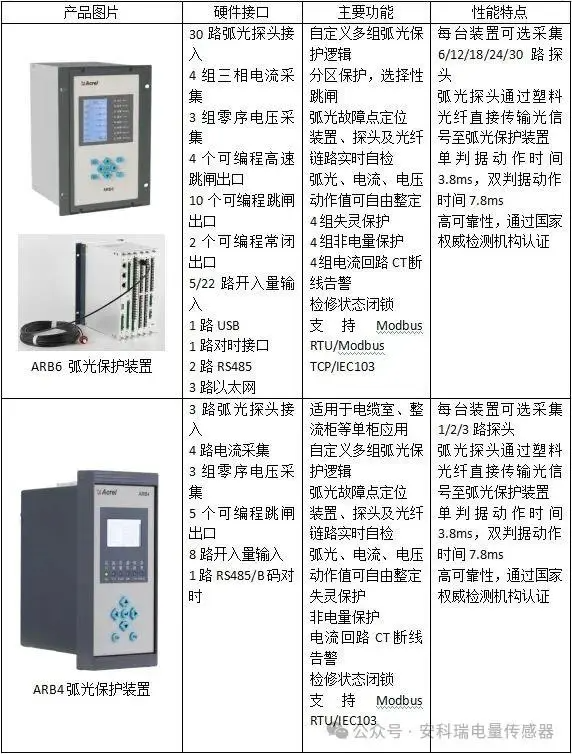

4.1 ARB系列弧光保护装置

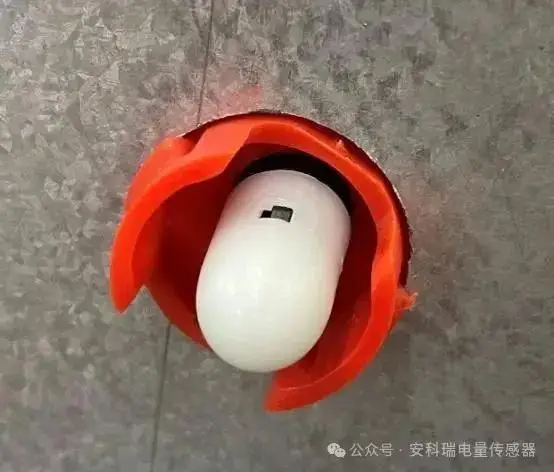

4.2 弧光探头

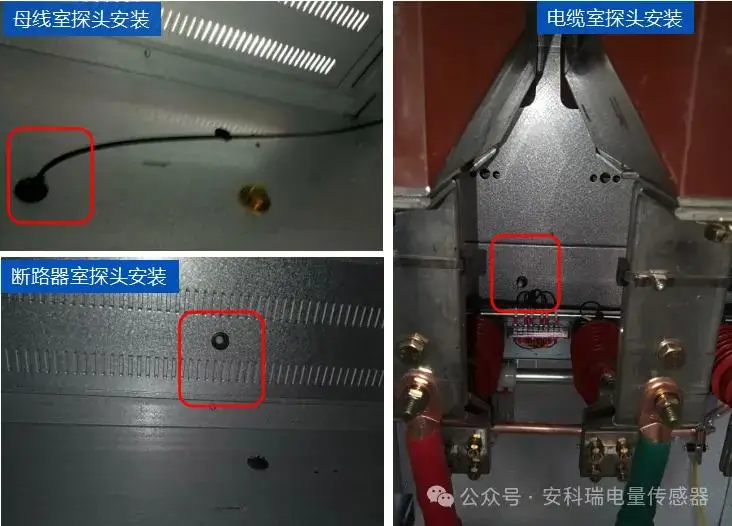

弧光探头安装
五、弧光保护装置 — ARB安装实例

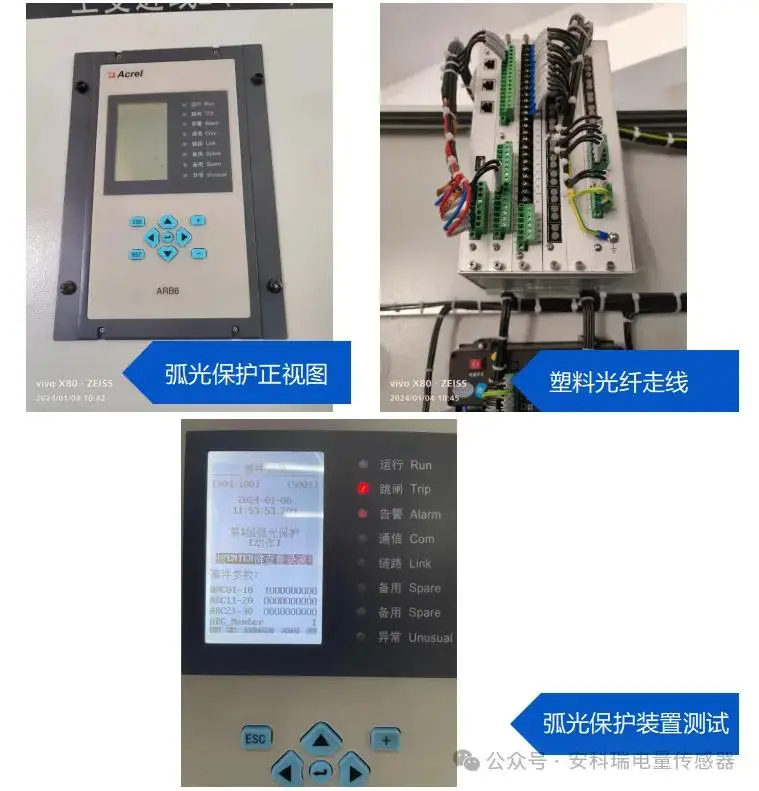

5.1 现场安装图片
5.2 安装前准备
①尽量全过程了解掌握项目施工进展，尤其是拼柜完成时间节点。
②确认好各元器件的开孔和电流采集、动作出口接线。
③根据项目清点物料和工具
物料包括探头数量/塑料光纤数量。
工具包括扎带和固定粘块/吊牌或套管以及开孔防护贴和软管（如有条件）/万用表。
5.3 调试注意事项
测试前建议先把弧光保护装置跳闸出口压板断开后，测试每个弧光探头回路的保护逻辑准确性；
配合验收确认方做弧光保护功能测试，一般安装和测试工作由成套方负责，我司可适当交流指导。
六、应用案例-内蒙古中国移动数据中心
6.1 项目概况

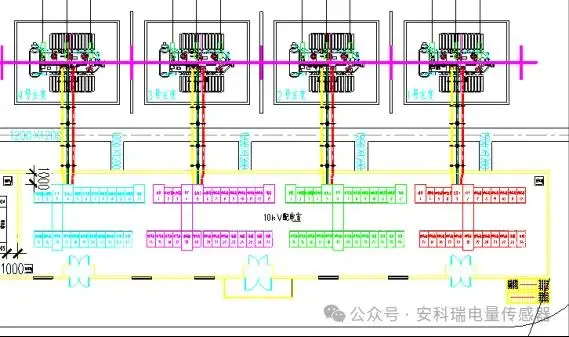

本项目为中国移动数据中心的110kV变电站，共有4台110kV/10kV主变，10kV开闭所有4个段母线，每段母线面对面排列，共有10kV高压开关柜100余面。
6.2 项目需求
为保障开关柜内部故障时产生的电弧光对设备及人员造成严重伤害，在高压开关柜内装设快速动作电弧光保护装置和弧光探头。
6.3 配置方案

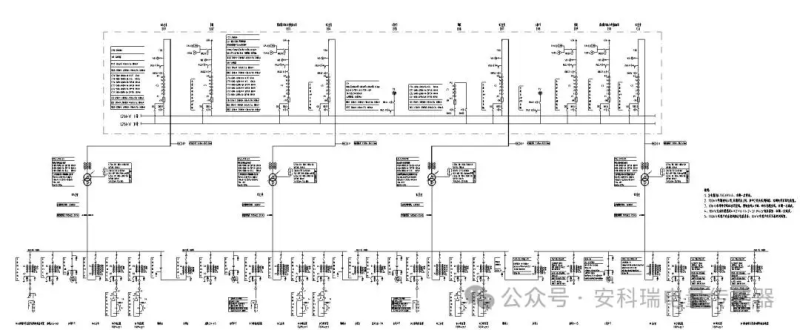

本项目10kV开闭所有4个段母线，每段母线面对面排列，共有8段母线。在每面柜子的母线室和断路器室分别配置1个弧光探头，一段母线配置1台弧光保护装置采集弧光探头与10kV进线和母线柜电流，通过双判据实现全站10kV开闭所的弧光保护功能，保障系统可靠运行。
配置方案：
ARB6-A30，2台；
ARB6-A24，2台；
ARB6-A18，4台；
ARB-S0，172只。
