超声波换能器：原理与多领域应用解析

一、引言

在现代科技的发展进程中，超声波技术占据着重要地位，从工业生产到医疗诊断，从日常生活到科研探索，超声波的身影无处不在。而超声波换能器作为超声波技术的核心部件，如同一位幕后英雄，默默地发挥着关键作用。它能够实现电能与机械能之间的高效转换，将电信号转化为超声波并发射出去，或者接收超声波并转化为电信号，为众多领域的技术应用奠定了坚实基础。深入了解超声波换能器的原理及应用，不仅有助于我们掌握这一关键技术，更能为其在更多领域的创新应用提供思路和方向。

二、超声波换能器的工作原理

（一）压电效应的基础

超声波换能器的工作原理主要基于压电效应。某些晶体材料，如压电陶瓷，具备独特的压电特性。当对这些材料施加机械压力时，其内部会产生电荷的积累，从而在材料表面出现电压，这被称为正压电效应；反之，当在材料上施加电信号时，材料会发生机械形变，产生振动，这就是逆压电效应 。这种电能与机械能之间的可逆转换，为超声波换能器的工作提供了物理基础。

（二）换能器的结构与能量转换过程

超声波换能器通常由压电陶瓷、金属基板、匹配层等部分组成。压电陶瓷作为核心元件，承担着电能与机械能转换的关键任务。金属基板一方面用于支撑和固定压电陶瓷，另一方面作为电信号的传导路径，确保电信号能够顺利输入到压电陶瓷中 。匹配层则起着至关重要的作用，它能够减小压电陶瓷与外部介质之间的机械阻抗失配，使得超声波在传播过程中能够更有效地从压电陶瓷传递到外部环境，提高能量传输效率。

当超声波发生器产生的高频电信号通过金属基板输入到超声波换能器时，压电陶瓷在电信号的作用下，根据逆压电效应产生机械振动。这些振动的频率与输入电信号的频率相同，通常处于超声波频段（一般高于20kHz） 。在匹配层的协助下，机械振动以超声波的形式向外部传播，从而实现了电信号到超声波的转换与发射过程。

（三）共振原理的应用

为了实现超声波换能器的高效工作，共振原理起着关键作用。每一个超声波换能器都有其固有的共振频率，当输入电信号的频率与换能器的固有共振频率相等时，换能器会发生共振现象。在共振状态下，压电陶瓷的振动幅度能够达到最大值，从而使得换能器能够将电能更高效地转换为机械能，输出更强的超声波信号。通过精确设计换能器的结构和材料参数，可以调整其固有共振频率，使其满足不同应用场景的需求 。

三、超声波换能器的类型

（一）压电式换能器

压电式换能器是目前应用最为广泛的一种超声波换能器类型。其主要优势在于能量转换效率高，能够快速且有效地将电能转换为机械能，产生高强度的超声波。此外，压电式换能器的响应速度快，可以在短时间内对输入电信号做出反应，实现超声波的快速发射和接收 。它的频率范围较为宽广，能够覆盖从几十kHz到数MHz的频段，满足不同精度和应用场景对频率的要求。不过，压电式换能器也存在一些局限性，例如对工作环境的温度和湿度较为敏感，在高温或高湿环境下，其性能可能会受到一定影响 。

（二）磁致伸缩式换能器

磁致伸缩式换能器利用某些磁性材料在磁场作用下发生尺寸变化的特性来实现能量转换。这种换能器的优点是输出功率较大，能够产生较强的超声波，适用于一些对功率要求较高的工业应用场景，如大型金属材料的焊接和加工等 。它的结构相对简单，可靠性较高，在一些恶劣工作环境下也能稳定运行。然而，磁致伸缩式换能器的能量转换效率相对较低，需要消耗较多的电能来产生超声波，并且其工作频率相对较低，一般在几十kHz以下，限制了它在一些对频率精度要求较高的领域的应用 。

（三）静电式换能器

静电式换能器基于静电场力的作用来实现电能与机械能的转换。它具有结构紧凑、体积小、重量轻的特点，便于集成到一些小型化的设备中，如微型传感器、小型超声成像探头等 。静电式换能器的频率响应特性较好，能够产生高频、高精度的超声波信号，在一些对信号精度和频率要求苛刻的科研和医疗领域具有独特的应用价值。但它的缺点是输出功率相对较小，需要较高的工作电压，这在一定程度上限制了其应用范围 。

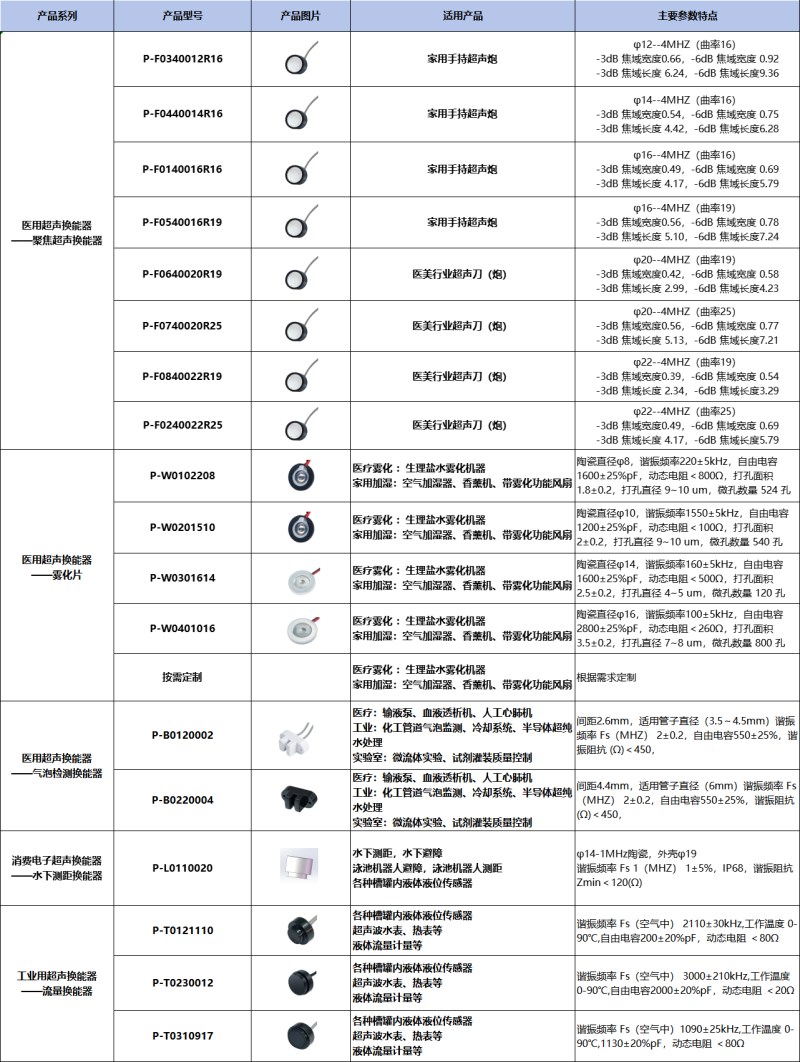

四、超声波换能器的应用领域

（一）医疗领域

1. 超声诊断：在医学超声成像中，超声波换能器是核心部件。它发射出的超声波穿透人体组织，由于不同组织的声学特性存在差异，超声波会在组织界面处发生反射和折射 。换能器接收这些反射波，并将其转换为电信号，经过复杂的信号处理和图像重建算法，最终形成人体内部组织和器官的清晰图像。医生通过观察这些图像，可以对患者的身体状况进行准确诊断，检测出如肿瘤、结石、心血管疾病等多种病症 。例如常见的B超检查，能够清晰显示胎儿在母体内的发育情况，为妇产科的临床诊断提供了重要依据。

2. 超声治疗：利用超声波的热效应和机械效应，超声波换能器在超声治疗中发挥着重要作用。通过精确控制超声波的能量和频率，能够实现对体内病变组织的治疗。比如在超声碎石治疗中，高强度聚焦超声波换能器将超声波聚焦到体内结石部位，利用超声波的能量使结石破碎，然后通过人体自然排泄系统排出体外，避免了传统手术的创伤 。此外，超声波还可用于促进伤口愈合、治疗慢性疼痛等领域，为患者提供了更加安全、有效的治疗手段 。

（二）工业领域

1. 无损检测：对于确保工业产品质量和结构安全性，无损检测至关重要，而超声波换能器在其中扮演着不可或缺的角色。它能够通过发射和接收超声波信号，检测材料内部的缺陷，如裂纹、气孔、夹杂等 。当超声波在材料中传播遇到缺陷时，会产生反射、折射和散射等现象，换能器接收到这些异常回波信号后，通过分析回波的时间、幅度和相位等特征，就可以准确判断缺陷的位置、大小和形状等信息 。在航空航天、汽车制造、桥梁建筑等行业，无损检测技术广泛应用，保障了关键部件和结构的质量与安全 。

2. 超声清洗：超声清洗技术利用超声波换能器产生的高频振动在清洗液中引发空化效应。在清洗过程中，超声波在清洗液中传播时，液体中的微小气泡会在超声波的作用下迅速膨胀和破裂，产生强大的冲击力和微射流 。这些冲击力和微射流能够有效地去除物体表面的污垢、油脂、颗粒等杂质，达到高效清洗的目的。超声清洗具有清洗效果好、速度快、不损伤物体表面等优点，广泛应用于精密电子元件、光学镜片、医疗器械、机械零部件等的清洗 。例如，在电子芯片制造过程中，超声清洗能够去除芯片表面的微小颗粒和污染物，保证芯片的性能和可靠性 。

3. 超声焊接：在焊接领域，超声波换能器常用于实现塑料、金属等材料的焊接。以超声波塑料焊接为例，换能器将电能转换为高频机械振动，通过上焊件将超声振动能量传递到焊接区域。由于焊接区域两焊件交界处的声阻较大，超声振动能量在此处转化为热能，使塑料局部熔化 。在接触压力的作用下，熔化的塑料相互融合，冷却后形成牢固的焊接接头。这种焊接方式具有焊接速度快、强度高、无需添加焊料、对环境无污染等优点，广泛应用于塑料制品加工、汽车内饰制造、电子设备组装等行业 。

（三）日常生活领域

1. 超声波加湿器：在干燥的季节或环境中，超声波加湿器能够增加空气湿度，改善室内环境舒适度。其工作原理是利用超声波换能器将电能转换为高频机械振动，产生的超声波作用于水面，使水雾化成微小的水滴，然后通过风扇将水雾吹散到空气中，实现加湿的效果 。超声波加湿器具有加湿效率高、能耗低、噪音小等优点，成为家庭、办公室等场所常用的加湿设备 。

2. 超声波驱蚊器：利用某些频率的超声波对蚊虫具有驱赶作用的原理，超声波驱蚊器应运而生。超声波换能器在其中负责产生特定频率的超声波，模拟蚊虫的天敌或同类的声音信号，使蚊虫感到不适，从而达到驱赶蚊虫的目的 。这种驱蚊方式环保、安全，对人体和宠物无害，受到了广大消费者的青睐 。

（四）其他领域

1. 水下探测与通信：在海洋开发和水下工程领域，超声波换能器是实现水下探测和通信的关键设备。由于超声波在水中具有良好的传播性能，传播距离远且衰减小 。声呐系统利用超声波换能器发射和接收超声波，通过检测回波信号来探测水下目标，如潜艇、鱼群、海底地形等 。在水下通信方面，超声波换能器可以将电信号转换为超声波信号进行传输，实现水下设备之间的通信，为海洋资源勘探、水下作业等提供了重要的技术支持 。

2. 材料加工：在材料加工领域，超声波换能器可用于辅助加工，提高加工精度和效率。例如，在切削加工中，将超声波振动施加到刀具上，可以减小切削力，降低刀具磨损，提高加工表面质量 。在粉末冶金中，利用超声波的作用可以促进粉末的均匀混合和压实，提高材料的致密度和性能 。此外，超声波还可用于材料的表面处理，如超声喷丸，能够改善材料表面的组织结构和力学性能 。

五、结论

超声波换能器作为实现超声波技术应用的关键器件，凭借其基于压电效应等原理实现的高效能量转换能力，在医疗、工业、日常生活以及众多其他领域展现出了巨大的应用价值 。从医疗诊断与治疗的精准化，到工业生产中质量检测与加工工艺的提升；从日常生活中环境改善与便捷应用，到水下探测、材料加工等特殊领域的创新突破，超声波换能器都发挥着不可或缺的作用 。随着科技的不断进步，对超声波换能器的研究和开发也在持续深入，未来有望在提高能量转换效率、拓展频率范围、增强稳定性和可靠性等方面取得更大的突破，从而推动超声波技术在更多领域的广泛应用和创新发展，为人类社会的进步做出更大的贡献 。
