温度测量新技术：热电阻传感器的电桥电路解析
温度测量在工业、医疗、环境监测等领域中具有广泛的应用。随着科技的进步，温度测量技术也在不断革新。热电阻传感器（RTD，Resistance Temperature Detector）作为一种高精度、高稳定性的温度传感器，被广泛应用于各种温度测量场景。本文将详细解析热电阻传感器的电桥电路，探讨其在温度测量中的应用及优势。
热电阻传感器的工作原理
热电阻传感器是一种基于金属电阻随温度变化而变化的原理进行温度测量的传感器。常用的热电阻材料包括铂（Pt）、镍（Ni）和铜（Cu）等，其中铂电阻温度传感器（Pt100、Pt1000等）因其高精度和稳定性而被广泛应用。
热电阻的电阻值与温度之间的关系通常可以用以下公式表示：
其中：
●R(T) 是温度为 T 时的电阻值；
●R0 是参考温度 T0（通常为0°C）时的电阻值；
●α 是电阻温度系数，表示单位温度变化引起的电阻变化率。
电桥电路的基本原理
电桥电路是一种用于精确测量电阻变化的电路，广泛应用于传感器信号的检测。电桥电路的基本结构由四个电阻组成，形成一个闭合回路。当电桥平衡时，输出电压为零；当电桥不平衡时，输出电压与电阻的变化成正比。
常见的电桥电路有惠斯通电桥（Wheatstone Bridge）和全桥电路（Full Bridge Circuit）。惠斯通电桥由四个电阻组成，其中一个电阻为热电阻传感器，其他三个电阻为固定电阻。全桥电路则使用四个热电阻传感器，通常用于高精度测量。
热电阻传感器的电桥电路设计
1. 惠斯通电桥

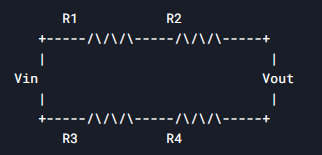

惠斯通电桥是最常用的电桥电路之一，其结构简单，适用于大多数温度测量场景。惠斯通电桥的基本结构如下图所示：
其中：
●R1 和 R2 是固定电阻；
●R3 是热电阻传感器；
●R4 是另一个固定电阻或可调电阻。
当电桥平衡时，输出电压 Vout 为零。当温度变化导致R3 的电阻值发生变化时，电桥失去平衡，输出电压Vout 与电阻变化成正比。
2. 全桥电路
全桥电路使用四个热电阻传感器，通常用于高精度温度测量。全桥电路的结构如下图所示：
其中：
●R1、R2、R3 和 R4 均为热电阻传感器。
全桥电路的优点在于其高灵敏度和抗干扰能力。由于四个电阻同时受温度影响，电桥的输出电压变化更加显著，能够更精确地反映温度变化。
电桥电路的信号处理
电桥电路的输出信号通常较小，需要进行放大和滤波处理。常用的信号处理电路包括运算放大器（Op-Amp）和低通滤波器。
1. 运算放大器
运算放大器用于放大电桥电路的输出信号。常见的运算放大器电路包括同相放大器和反相放大器。同相放大器的输出电压与输入电压同相，增益由反馈电阻和输入电阻决定。反相放大器的输出电压与输入电压反相，增益同样由反馈电阻和输入电阻决定。
2. 低通滤波器
低通滤波器用于滤除电桥电路输出信号中的高频噪声，保留有用的低频信号。常见的低通滤波器包括RC滤波器和有源低通滤波器。RC滤波器由电阻和电容组成，结构简单，适用于低频信号滤波。有源低通滤波器由运算放大器和RC网络组成，具有更高的滤波性能和稳定性。
热电阻传感器电桥电路的优势
1. 高精度
热电阻传感器具有较高的温度测量精度，尤其是在低温范围内。电桥电路能够精确检测电阻的微小变化，进一步提高温度测量的精度。
2. 高稳定性
热电阻传感器的电阻值随温度变化较为稳定，不易受外界环境影响。电桥电路的结构简单，抗干扰能力强，能够保证温度测量的稳定性。
3. 宽温度范围
热电阻传感器适用于较宽的温度范围，尤其是在低温测量中表现出色。电桥电路能够适应不同温度范围的测量需求，具有较高的灵活性。
4. 易于集成
热电阻传感器和电桥电路的结构简单，易于集成到各种温度测量设备中。现代电子技术的发展使得热电阻传感器电桥电路能够与微处理器、ATC100A9R1JW150X数字信号处理器等集成，实现智能化温度测量。
应用实例
1. 工业温度控制
在工业生产中，温度控制是保证产品质量和生产效率的关键。热电阻传感器电桥电路广泛应用于工业炉、反应釜、管道等设备的温度监测和控制中，能够实时监测温度变化，确保生产过程的稳定性。
2. 医疗设备
在医疗领域，温度测量对于诊断和治疗具有重要意义。热电阻传感器电桥电路广泛应用于体温计、血液透析机、呼吸机等医疗设备中，能够精确测量患者体温，为医生提供准确的诊断依据。
3. 环境监测
在环境监测中，温度是重要的气象参数之一。热电阻传感器电桥电路广泛应用于气象站、温室、冷库等环境监测设备中，能够实时监测环境温度变化，为环境保护和农业生产提供数据支持。
热电阻传感器电桥电路作为一种高精度、高稳定性的温度测量技术，在工业、医疗、环境监测等领域具有广泛的应用前景。通过合理设计电桥电路和信号处理电路，能够进一步提高温度测量的精度和稳定性，满足不同应用场景的需求。随着科技的不断进步，热电阻传感器电桥电路将在未来温度测量技术中发挥更加重要的作用。
