AMAZINGIC晶焱科技：电气过应力浪涌实际案例

KOYUELEC光与电子 20250714


案例1：冒火花的机顶盒

在第一个案例中，消费者报告说，将电视连接到机顶盒时，经常会看到火花，并且连接后电视经常发生故障。最初的调查认为这是类似于ESD的电缆放电事件（CDE）引起的。然而，真正的问题出在电视的两孔插头没有接地，这导致电视和机顶盒的接地电位差异，从而在连接时产生了EOS浪涌。制造商通过EOS模拟成功重现了这种损害，并添加了相关保护措施，防止问题再次发生。


案例2：无法插拔的平板电脑

一款准备销往北美和加拿大干燥地区的平板电脑，其ESD保护已升级至可承受±20kV的级别。尽管如此，公司仍然收到多起类似损坏的退货。开发团队无法找出问题的根源，于是寻求了AMAZING Microelectronic Corp的帮助。在讨论中，我们了解到，问题可能出在客户会热插拔平板电脑的连接埠，这导致了EOS损害。通过EOS波形模拟，我们成功重现了损害并确认了问题，并在更新版本时使用具备EOS保护功能的保护元件，成功减少EOS破坏导致的退货机率。

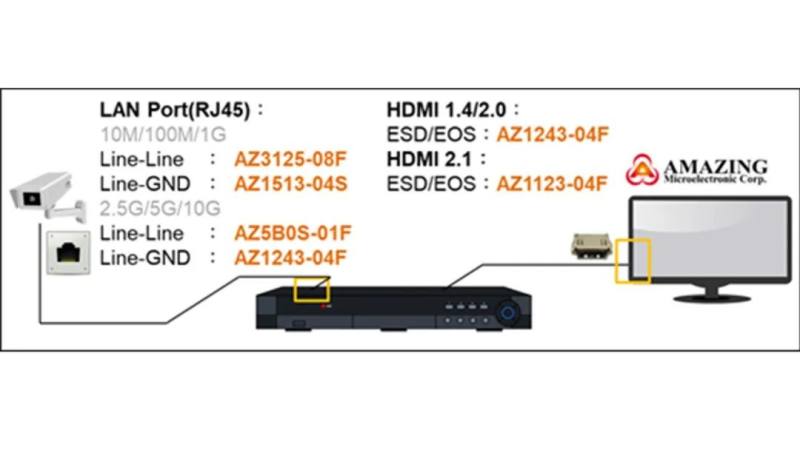

案例3：监控系统的意外情况

最后一个特别的案例涉及监控系统。在这个案例中，户外摄像头通过网络线缆连接到室内NVR网络埠（RJ-45）。尽管制造商已经针对这种应用场景设计了完整的EOS保护方案，但雷击浪涌进入系统后，NVR本身未受损坏，反而是通过HDMI连接的显示器和通过USB连接的控制设备受损。这次意外显示出EOS可能通过未考虑的途径进入系统，强调了在设计产品时考虑全面EOS保护的重要性。

EOS/Surge能量远比ESD强大得多，仅依赖ESD保护元件不足以保护电子产品免受高能量浪涌的影响。添加具备EOS保护能力的元件对确保产品可靠性至关重要。AMAZING Microelectronic Corp凭借丰富的经验和创新的解决方案，提供专门为EOS/Surge设计的保护元件。这些元件通常使用与现有ESD保护元件相同的封装，无需更改Pad Layout即可无缝升级。
