安科瑞ARTM-4 温度巡检测--低压配电系统电气接点、绕组温度监测与控制

ARTM-4 温度巡检测控仪适用于多路温度的测量和控制，主要应用于低压配电系统电气接点、电机/变压器等设备绕组测温及其他设备或变配电场景的温度监测与控制。

1、概述

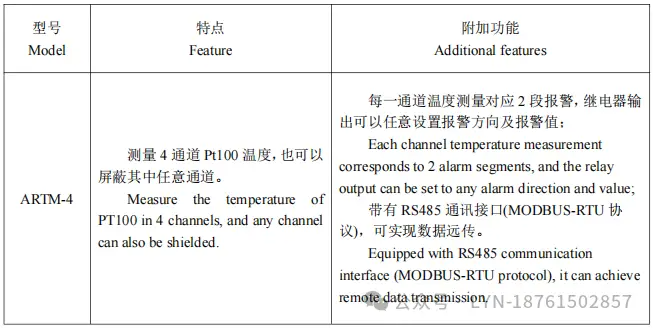

2、型号及功能

注：ARTM-4 的测温通道可由用户指定，具体见订货范例。

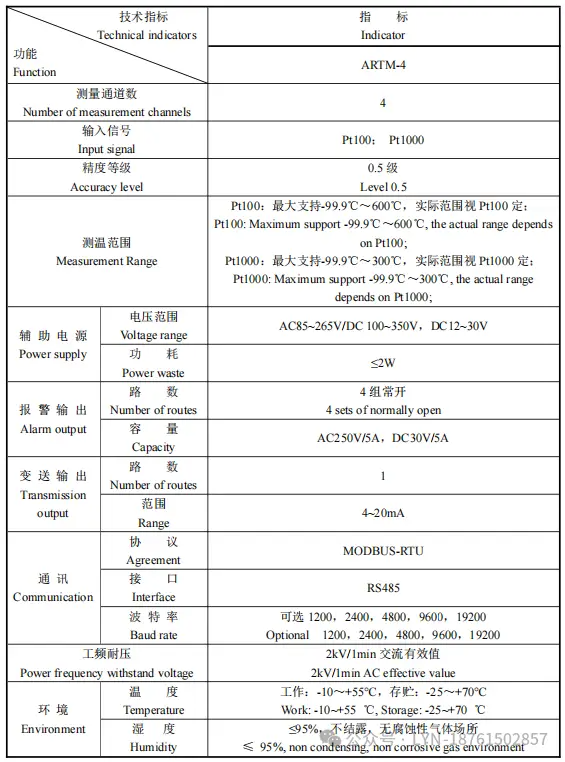

3、技术参数

4、安装尺寸

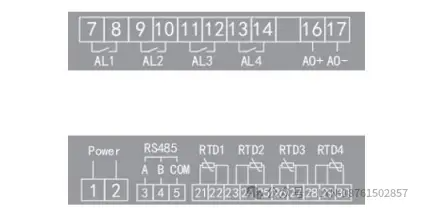

5，接线方法

注意：二线制接线时必须按照图示，将热电阻传感器的其中一根引线接到 2 个端子上。

Pt100 接线方式：21~23 号为 Pt100 的第 1 路接线端子，23~25 号为 Pt100 的第 2 路接线端子，以此类推。

两线制：第一路 Pt100 的 A、B 线分别接入 21 号和 22 号端子，22 号端子引一根短接线到 23 号端子，第二路 Pt100 的 A、B 线分别接入 25 号和 24 号端子，24 号端子引一根短接线到 23 号端子，以此类推。

三线制：第一路 Pt100 的 A 线接入 21 号端子，B、C 两线分别接入 22 号和 23 号端子，第二路 Pt100 的 A 线接入 25 号端子，B、C 两线分别接入 24 号和 23 号端子，以此类推。

四线制第一种接线方法：第一路 Pt100 的 A 和 B 线接入 21 号端子，C 和 D 线接入 22 号端子，22 号端子

引一根短接线到 23 号端子，第二路 Pt100 的 A 和 B 线接入 25 号端子，C 和 D 线接入 24 号端子，24 号端子引一根短接线到 23 号端子，以此类推。

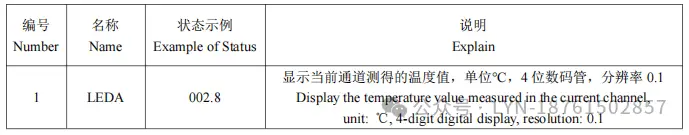

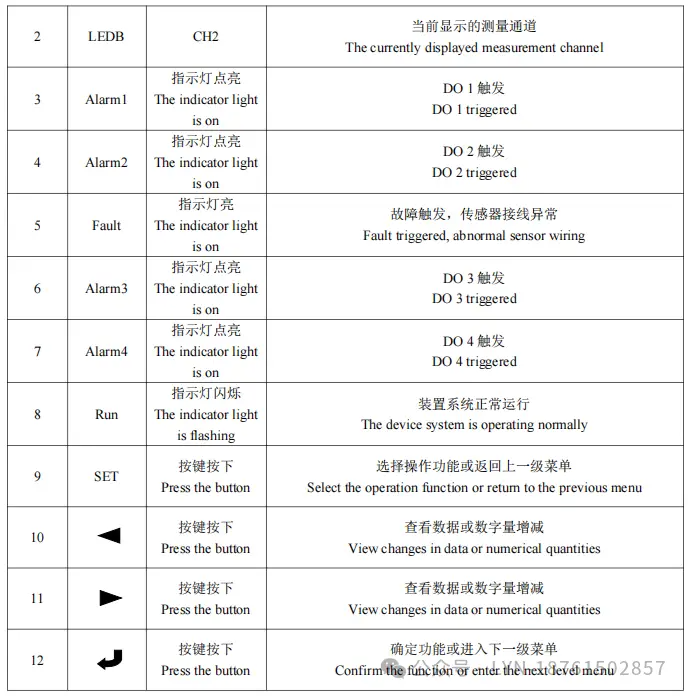

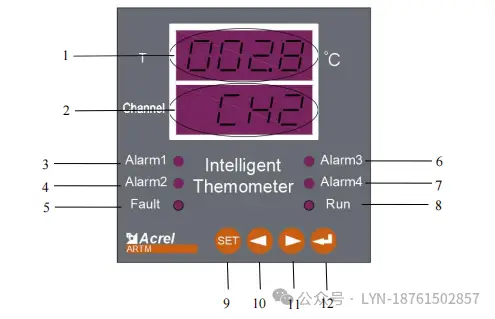

6、显示介绍
