电磁流量计和超声波流量计的区别

电磁流量计与超声波流量计作为流量测量的两大主流仪器，凭借各自独特的技术原理与性能特点，在不同工况中展现出显著差异。本文深入剖析两者在技术层面的核心区别，对于精准选型与高效应用具有重要意义。

一、原理的不同

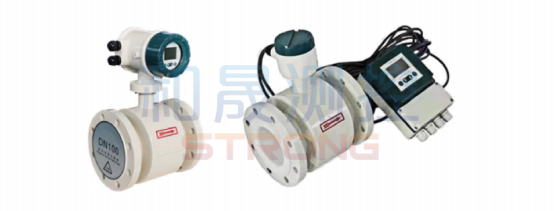

电磁流量计传感器的测量原理是基于法拉第电磁感应定律,在与测量管轴线和磁场磁力线相互垂直的管壁上安装一对检测电极,当导电液体沿测量管轴线运动时,导电液体作切割磁力线运动产生感应电势,此感应电势由测量管上的两个电极检测出来,数值大小为:E=K*B*V*D。

传感专家

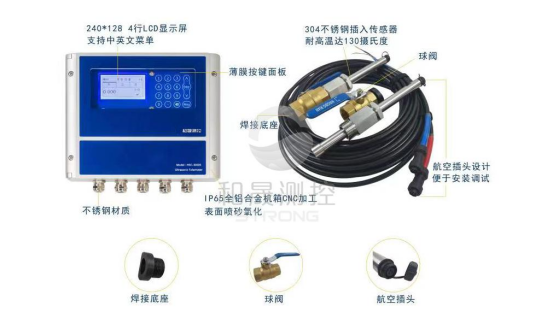

超声波流量计是当超声波束在液体中传播时,液体的流动将使传播时间产生微小的变化,其传播时间的变化正比于液体的流速。零流量时,两个传感器发射和接受声波所需的时间完全相同(唯一可实际测量零流量的技术);介质流动时,逆流方向的声波传输时间大于顺流方向的声波传输时间。

传感专家

二、安装方式的不同

电磁流量计：安装方式相对固定，需要安装于管道内，传感器外表面应与管道内壁接触，传感器与管道间应有一定距离，一般选择在水平和垂直方向上有一定坡度的管道上，且安装位置应确保流体能够充满测量管，并且管道内无气泡或固体颗粒。同时，不得安装在有振动、辐射等不利于测量的环境中。

超声波流量计：安装方式更为灵活，可以采用外加式安装，不需要破坏管道，这使得其在难以直接安装测量仪表的场合下具有更大的优势。若安装于管道内，探头表面应与管道内壁接触，但超声波换能器不能与管道内壁接触，且安装时应注意管道内有无障碍物，避免造成测量误差。

三、使用环境与限制的不同

电磁流量计：要求安装地点不能有振动，不能有强磁场，且变送器和管道必须有良好的接触及良好的接地。还受到介质电导率的限制，当介质电导率过低时，测量精度会受到影响。

超声波流量计：其测量线路相对复杂，对测量线路要求较高。使用受到介质温度的限制，此外，在电磁波干扰强的环境中使用时，测量精度可能会受到影响。

四、应用场景的不同

电磁流量计：具有线性好、精度高、量程比宽、可现场直接读取数据等特点，广泛应用于石油化工、矿冶、煤炭、水利工程、给排水、污水处理等行业。

超声波流量计：具有体积小、安装方便、可靠性高、成本低等特点，广泛应用于工业生产的各个领域。

总的来说，电磁流量计和超声波流量计都是非常重要的工业测量仪器，它们在各自的领域内发挥着重要的作用。我们需要根据具体的流量测量需求来选择最适合我们的仪器。
