解析抗震动涡街流量计：如何让机械振动“无计可施”？
工业流量测量领域，机械振动一直是影响流量计精度的重要因素。普通涡街流量计在强振动环境下易产生信号干扰，导致测量误差增大。而抗震动涡街流量计通过优化传感器设计、信号处理算法和结构稳定性，有效抑制振动干扰，确保流量数据的准确性。
一、抗震动涡街流量计的工作原理
（一）涡街流量计的基本测量原理
标准型涡街流量计是基于“卡门涡街”原理研制的一种流体自然振荡式的仪表，将一个非流线型流量元件垂直插入管道流体之中，当流速足够大时在流量元件的下游就会产生旋涡,并且产生的旋涡频率与介质流速在一定范围内成线性关系，由此计算出流体的流量。然而，在振动环境中，机械振动可能被误判为涡街信号，导致测量误差。因此传统的涡街流量计不易安装在有震动的工况下。
（二）抗震动涡街流量计设计的关键技术

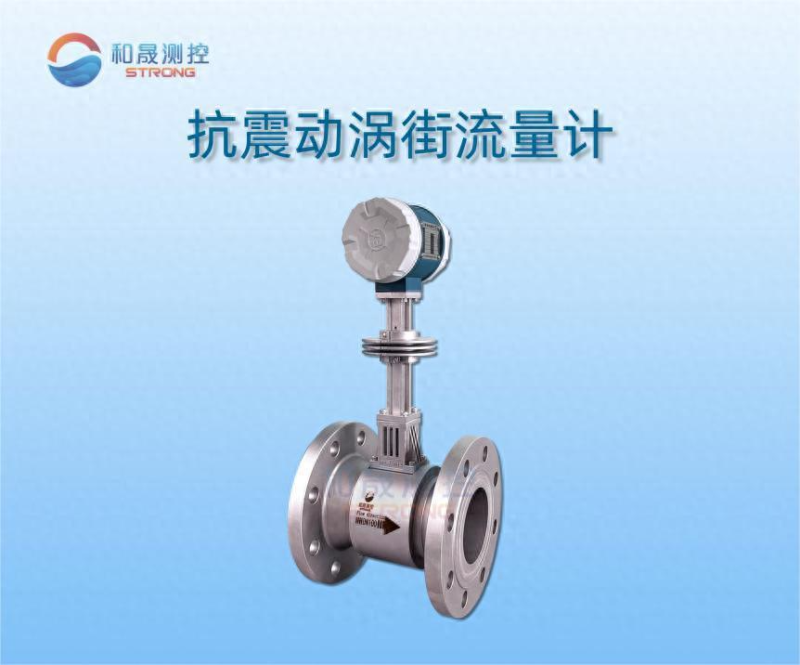

“抗振动涡街流量计”是和晟思壮独立开发的最新一代产品,解决了传统涡街流量计量程范围小、抗震动性能差的国际性难题。LUB系列涡街流量计量程范围更宽、抗振动效果更好、运行更稳定,是企业内部计量考核及贸易结算的首选仪表。抗震动涡街流量计通过以下方式减少振动干扰：
1、压电晶体传感器与抗震算法
配备成熟的压电晶体传感器，经过长期现场测试运行，稳定可靠，从传感器的传导部分就开始规避振动的干扰，电板部分运用傅里叶变换和抗震算法有效识别正常的涡街流量信号，识别并过滤干扰信号。较大的管道振动、异常流态，都能达到抗振性能，使计量更准确。
2、数字信号处理DSP滤波
和晟测控LUB系列抗振动涡街流量计具备DSP频谱信号分析能力，能分析数字涡街流量计内产生的流体信号情况，并根据动态数据情况和自备的数据库比对自动选择使用工况下的最佳状态。DSP保证准确的抓取低流量区域的旋涡信号，滤除机械振动带来的低频或高频噪声，适应不同振动环境。
3、机械结构优化
主要部件采用目前国内先进的数控机床加工及全自动化焊接设备，配合先进的数字处理电路及软件程序降低外部振动对传感器的影响。优化了阻流体形状，减少流体湍流引起的额外振动。
二、抗震动涡街流量计的典型应用场景
（一）石油化工行业
在泵、压缩机附近，管道振动强烈，普通流量计易受干扰。抗震动型号可稳定测量原油（不适合测量粘度高的稠油）、液化气等介质，确保贸易结算精度。
（二）冶金与电力行业
钢铁厂的高振动环境（如风机、轧机附近）需要高稳定性流量计。适用于冷却水、蒸汽流量监测，避免因振动导致能效计算误差。
（三）城市供热系统
供热管道因热胀冷缩和水锤效应产生振动。抗震动涡街流量计可长期稳定工作，减少维护需求。
抗震动涡街流量计有效克服了振动干扰问题，成为高振动工业环境下的理想选择，企业实现了高效、低耗的智能化生产。更多有关仪器仪表、智慧供热、智慧供暖等内容可以翻阅之前的文章，以上信息仅供参考，您有任何问题，都可以随时提问。
