1.概述
ATE800 系列 RFID 无线测温装置可用于高低压开关柜内母排搭接点，断路器动、静触头，电缆接头，环网柜堵头等金属部位的温度监测，具有隔离彻底、安装方便、抗干扰能力强、工作可靠的特点。ATE800 系列产品组成：接收器，天线，传感器。ATC800 接收器通过天线向 ATE800 无线测温传感器发射 RFID 射频信号，传感器接收到射频能量之后，激活电路，开始进行温度数据采集，并将数据通过无线信号回传至天线；天线通过射频电缆将数据传输至接收器，最终可由接收器将数据上传到远程监控系统。

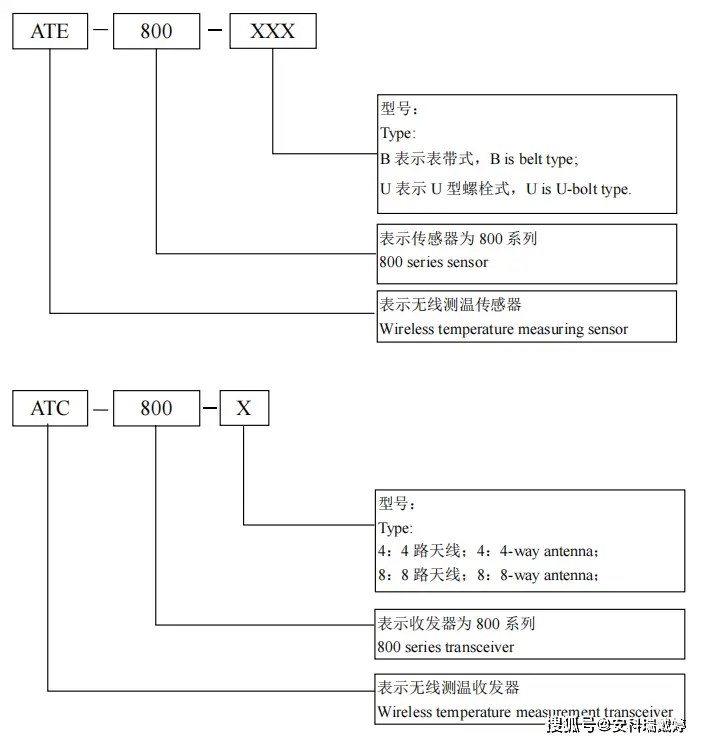

2.型号说明

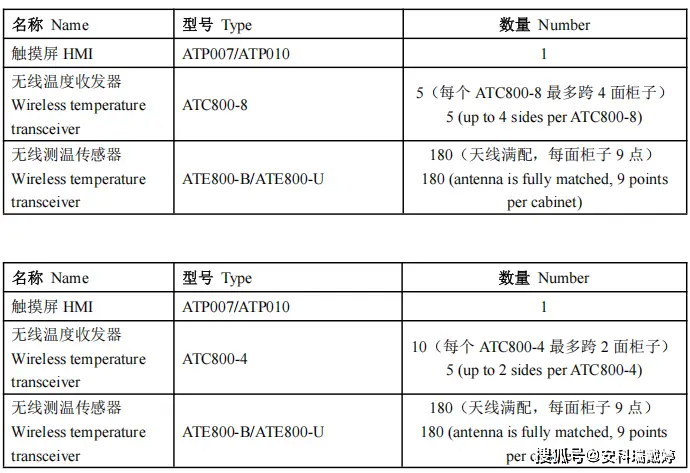

3.配置方案

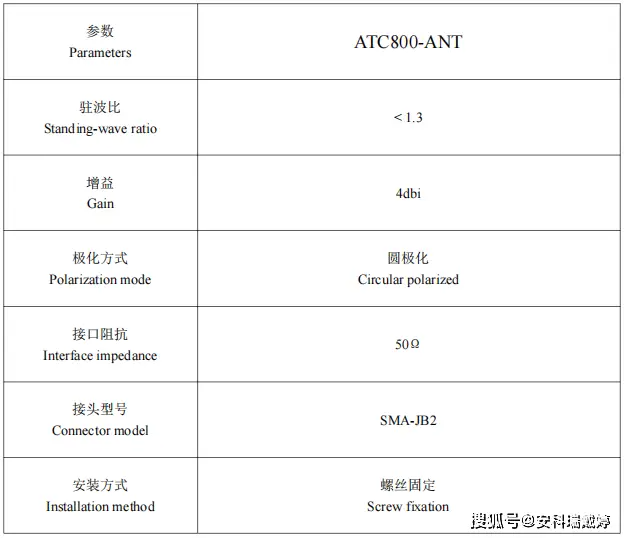

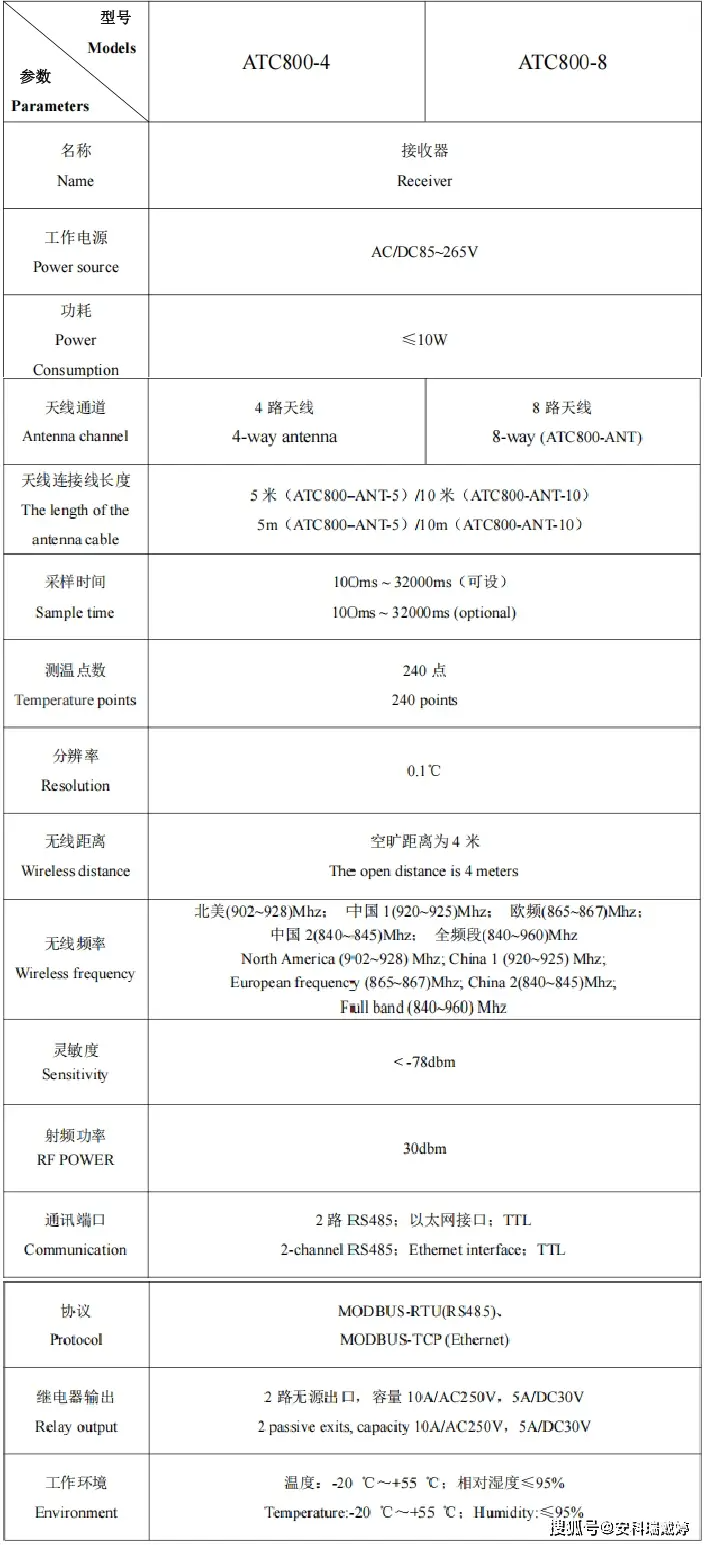

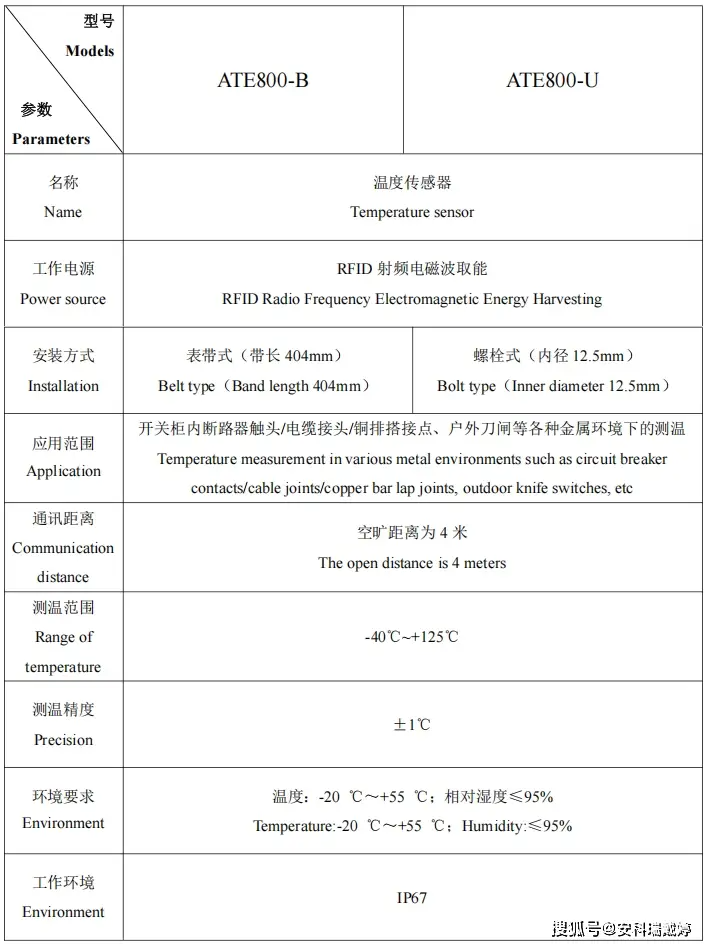

4.技术指标

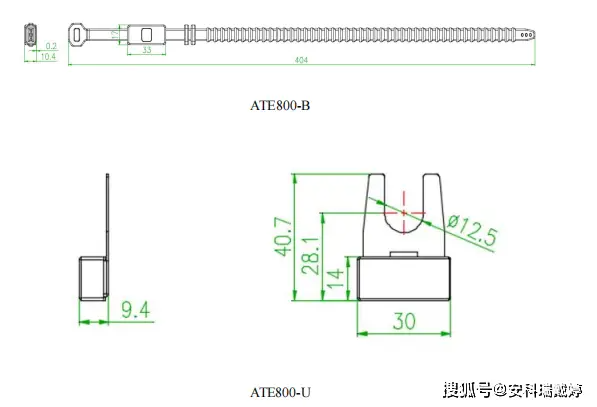

5.外观和尺寸

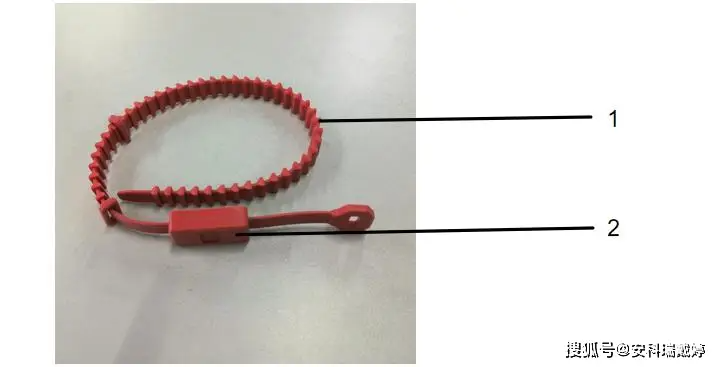

1 —— 表带
2 —— 无线温度传感器主体

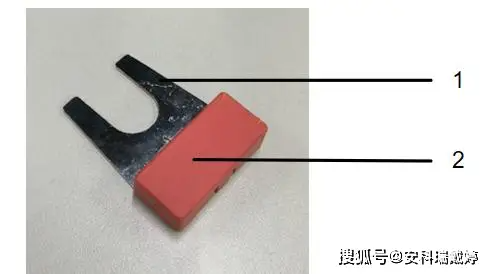

1 —— 螺栓固定孔
2 —— 无线温度传感器主体
6.安装实例
①中压断路器触头测温安装说明

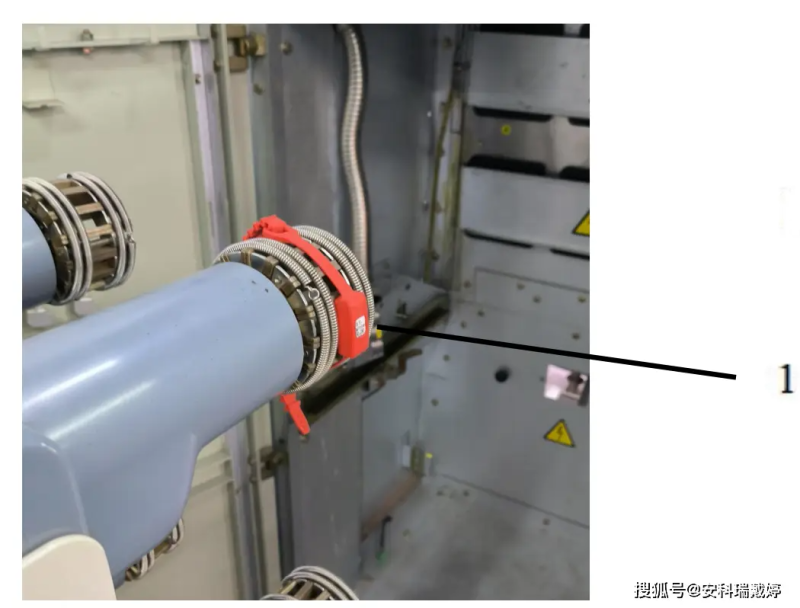

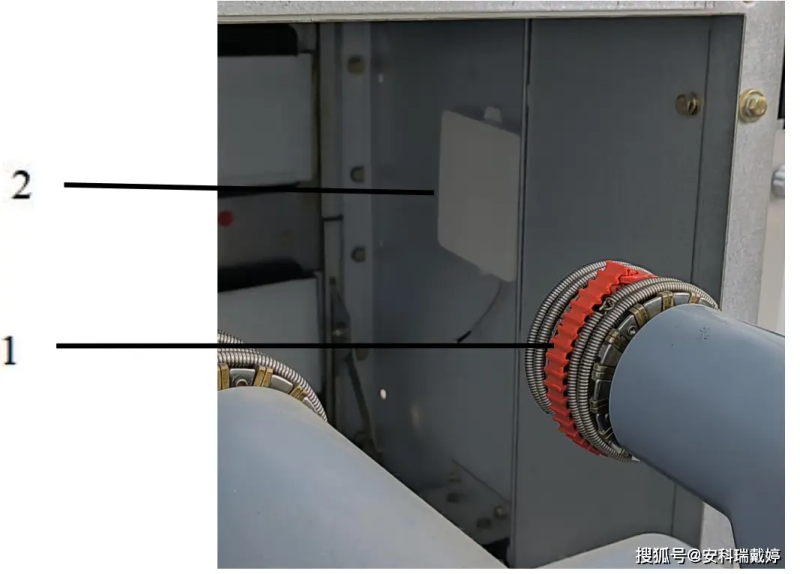

传感器主体与接收器天线在断路器室的安装位置如下图所示，图 1 为传感器主体在断路器动触头的安装位置，图 2 为传感器与天线的安装位置，其中 1 为传感器主体，2 为天线。当天线安装在断路器室的右侧柜壁时，传感器主体的方向要朝向天线位置，如图 1 所示，保证传感器主体与天线 的方向处于面对面状态。
图1
图2
②中压母线室铜排测温安装说明

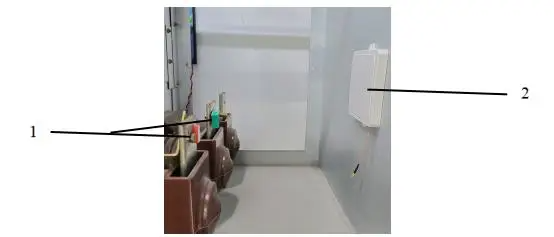

传感器与天线在进线母排室的安装位置如下图所示，1 为传感器主体的位置，2 为天线的位置， 保证传感器主体与天线处于面对面的位置。
注意事项：以上两个安装位置为典型场景，在其他应用场景也要保证传感器主体贴紧金属表面， 传感器主体与接收器天线处于面对面的位置。
