【经验合集】温度复合和压力传感器AS55H-02BA的部分使用注意事项
盛思瑞特-叶工
1

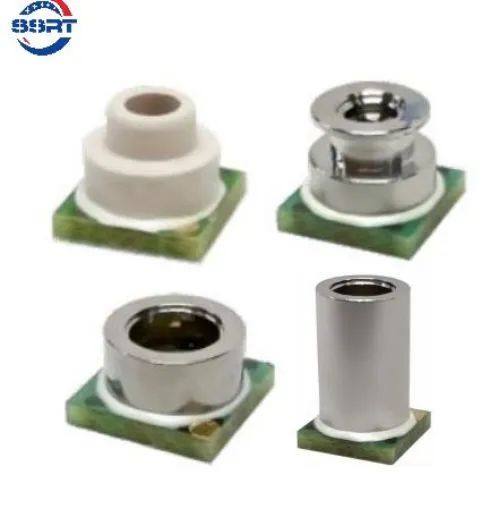

压力传感器AS55H-02BA是集成压力和温度一体的工业级传感器。量程范围为300~1200mbar，补偿温度范围-40~85ºС。密封可使用2.5*1mm的O型圈。客户在使用过程中遇到加负压之后，恢复到大气压，传感器首先可以检测到大气压的值，然后开始自动下降，最后传感器输出数据为零后，不能正常工作的现象。
客户在加负压的时候，瞬间加负压30Kpa。用户在安装压力传感器的时候，在传感器周围喷了一层厚厚的硅胶，且硅胶是刺激性气味的。经过测试发现，在未加硅胶前，传感器可以正常工作；加硅胶之后，传感器不能正常工作，现象可以复现。
经过测试分析传感器内部的防水胶被损坏，导致传感器永久性损坏。传感器内部为果冻硅胶，胶固化后仍是软的，用来传感压力。如果产品内的硅胶在装备或者试用过程中被破坏或者有质感的异物坠入都会造成输出异常且不可修复。所以在使用中要注意防止此问题。
另外在传感器使用过程中，加负压需要缓慢增加，不能瞬间加负压，这样会损坏传感器。如果使用过程中发现传感器测量数据不准确，可以对传感器进行复位，复位之后如果传感器可以恢复正常，传感器没有被永久性损坏；如果不能恢复正常，可以判断传感器被永久性损坏。
2

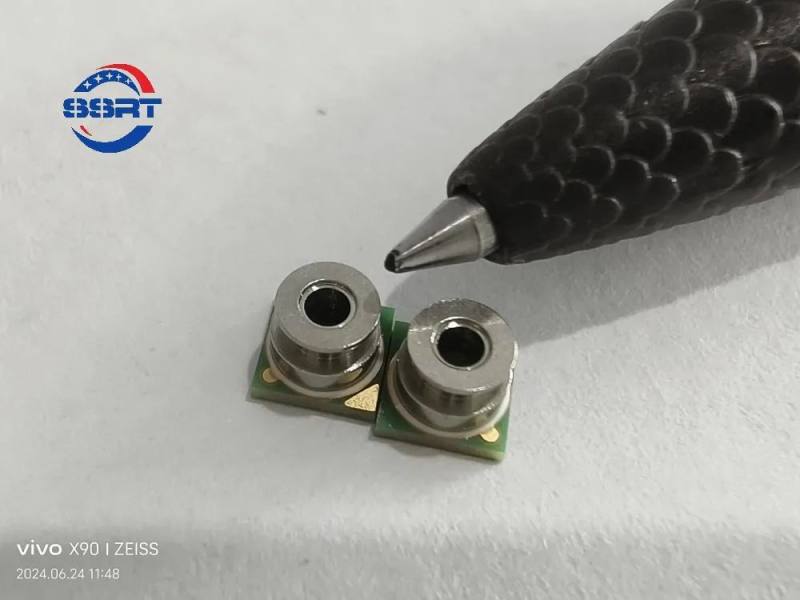

AS55H-02BA其为绝压传感器，我们在用其做环境监测仪内气体流量监控时，其内部软管需要做一个开口，使其完全嵌套在AS55H-02BA前端气嘴上。但在嵌套时我们要注意如下几个方面。
第一、软管套在传感器气嘴上时，要注意开口大小，这要结合我们监测流量的大小，既要保证其便于安装同时也要考虑我们实际要监测流量的大小，以及最大流量会在软管内产生多大的压力，同时若管道发生堵塞时会产生多大压力，避免后续压力过大时导致接触端发生漏气，从而影响监测精度。
第二、我们在将AS55H-02BA嵌套在软管上时要考虑软管厚度，避免传感器前端通气孔过多深入软管内，从而影响气流回路。
第三、我们在流量监控时，建议做一些流量标定，我们可以根据我们现有的结构情况，在管道内通固定流量的气体，从而采集当前的压力变化，从而实现更精确的流量监控。
3
在使用AS55H-02BA测量大气压时，同一批次出现大概率测量误差超出规格书给出误差的范围的现象，可能是什么原因造成的？
TE的压力传感器AS55H-02BA，在压力测量范围750mbar~1100mbar，25度条件下精度为正负2mbar；在全温度范围，300~1200mbar压力范围内，误差为正负4mbar。如果突然一批出现误差偏大的现象建议从以下几个方面排查：
1、高温焊接时，可能会因为焊接时高温导致电路板变形，从而导致应变片变形，引起误差精度变化，可以重新焊接一下排查。
2、通过放大镜从气嘴的位置查看邦定线是否有断裂或者接触不良的问题
3、在测试时，参考标定的标准源，建议是固定压力的气源，以确保测量判定的准确性。
