1.背景
截至2024年6月底，全国新能源汽车保有量达2472万辆，根据中国充电联盟数据，截止2024年4月，全国充电基础设施累计数量为961.3万台，这些数据不仅展示了中国新能源汽车市场的蓬勃生机，也预示着电动出行时代正在加速到来。与此同时，截至2024年3月底，全国可再生能源装机达到15.85亿千瓦，约占我国总装机的52.9%。
行业痛点
然而，由于新能源发电性能受天气影响波动比较大，新能源汽车充电需求也具有较大的不确定性，新能源汽车充电也面临着诸多的问题：
用电隐患大：高峰时段变压器过载，电压不稳易引发设备故障，私拉电线存在火灾风险；
资源浪费严重：油车占位、充满不走，30%的充电桩长期闲置；
运营成本高：设备维护难，第三方平台抽成20%，回本周期普遍超过5年。
传统保护方式采用电磁脱扣式断路器，检测到短路时，脱扣器动作，分断时间在毫秒级，无法有效抑制短路电流。为有效避免短路发引故障，需要在短路时实现快速限流保护，即电气防火限流式保证器。

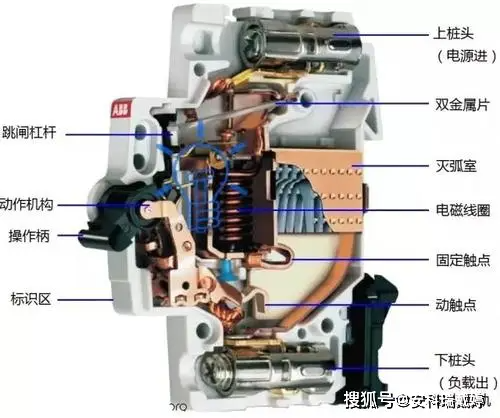

传统微断内部结构图示

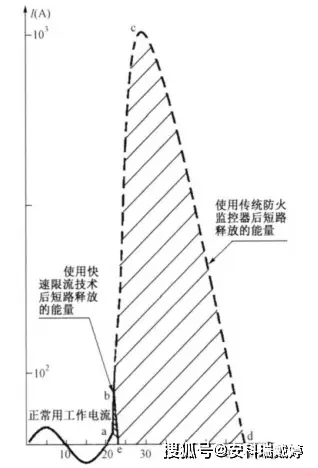

短路限流控制能量比较

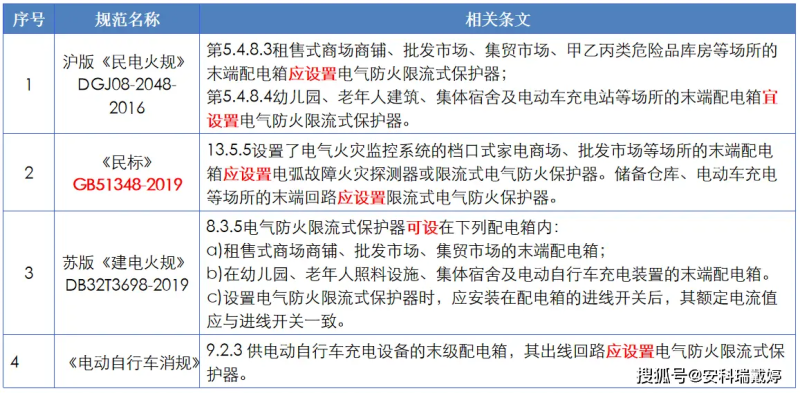

2.电气防火限流式保护器相关条文一览表
限流式保护器能起什么作用
限流式保护器是兼具短路限流、过载保护与电弧抑止功能的电气安全装置，核心作用是在 1 毫秒内快速切断故障电流，防止电气火灾与设备损坏。其优势在于：
迅速响应：短路时 1 毫秒内限流，比传统断路器快 10-40 倍，避免大电流引发的线路过热与电弧风险；
智能防护：过载时先预警后断电，通过高频特征识别电弧故障，适配人员密集场所与精要设备；
场景适配：在医疗、数据中心等不能断电场景中，可单回路切断故障而不影响整体供电，也适用于光伏、储能等新能源直流侧保护；
系统优化：替代 “断路器 + 熔断器” 简化设计，支持远程监控与故障追溯，提升用电可靠性。
3.安科瑞限流式保护器特点
快速限流保护：当线路发生短路故障时，能在150微秒内实现快速限流保护，相比传统断路器的毫秒级响应，速度提升近百倍，可有效控制短路电流上升，避免故障点产生危险电弧火花，从根本上消除电气火灾隐患。（肉眼不可见灭弧）。
多重保护功能：具备过载保护功能，电流超过额定值且持续时间超设定时间（3-60秒可调）时，自动启动限流保护；能实时监测保护器内部温度，异常高温时立即限流并报警；可检测线路电压异常，防止设备在非正常电压下工作；还能外接温度传感器监测配电电缆温度，实时监测线路漏电情况，防范触电事故。
智能远程监控：配备1路RS485接口和无线通讯模块（支持2G/NB-IoT/4G等），可将运行数据实时上传至安科瑞Acrel-6000电气火灾监控系统或安全用电管理云平台等，运维人员可远程掌握保护器状态，及时处理异常。

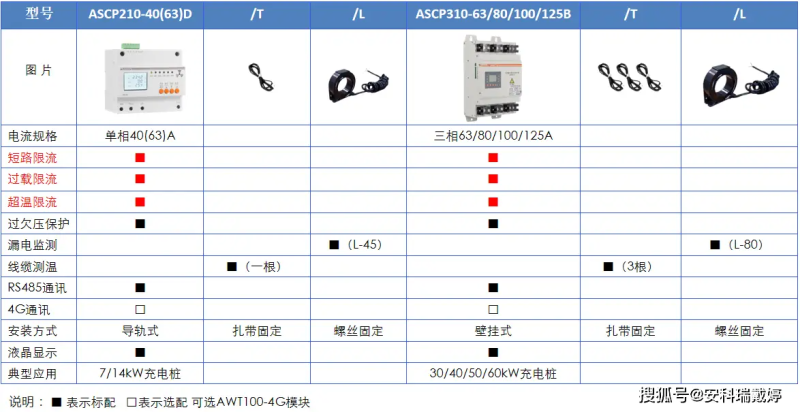

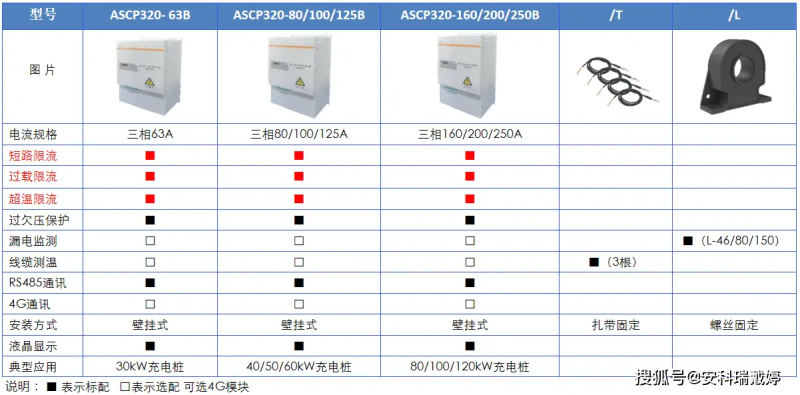

产品选型灵活：产品涵盖单相（ASCP210系列）和三相（ASCP310系列）型号，电流规格从20A到125A，支持导轨或壁挂安装，能适应不同场景需求。
故障记录追溯：具有故障记录功能，能够记录近期的20条故障，包括故障时间、故障类型和故障值，方便故障排查和追溯。

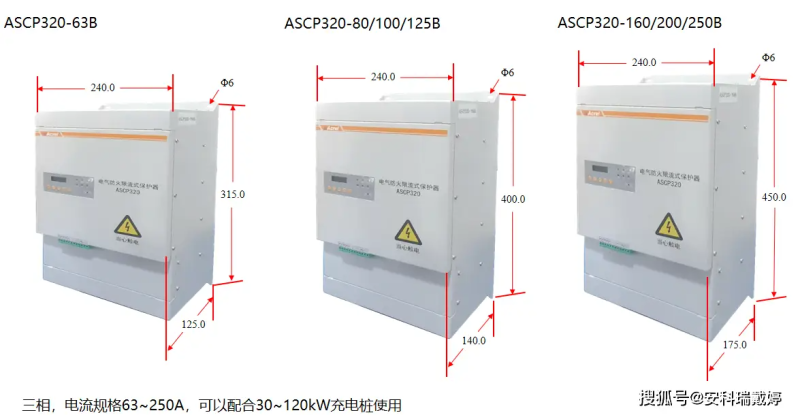

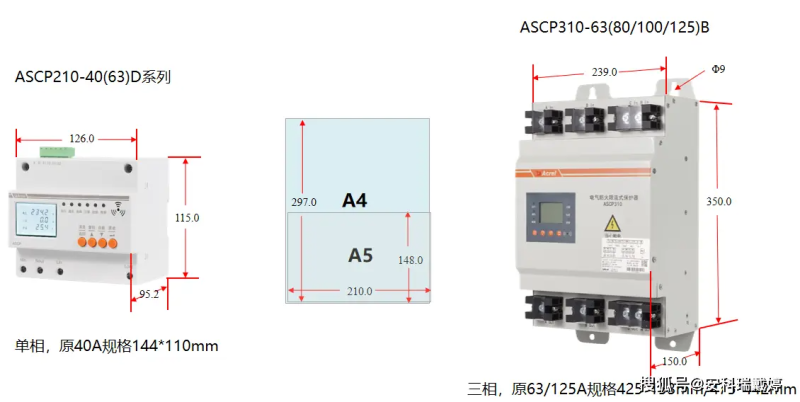

外形尺寸
4.配套系统

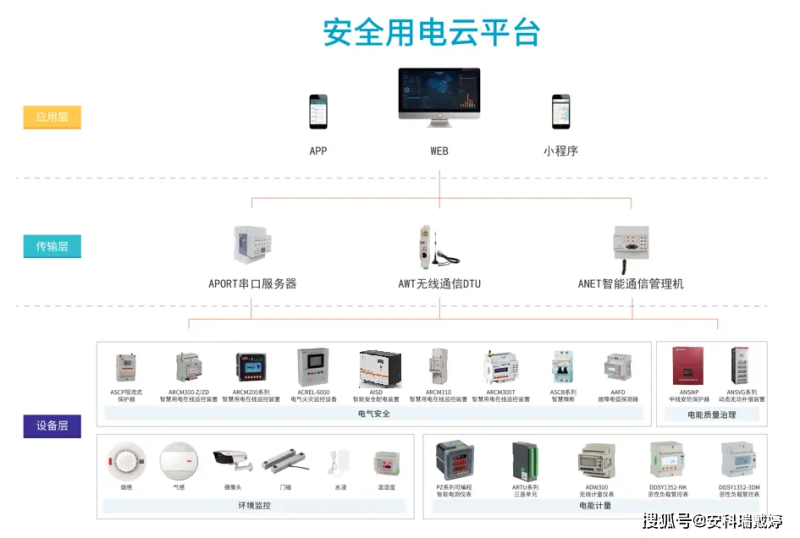

智慧用电管理云平台是一款基于物联网、云计算和大数据分析的用电管理、远程智控系统，为用户提供实时、准确、完整的电力数据的同时，有效提高用电效率，保障用电安全。集实时监测、报警推送、回路保护、定时开关、远程管控于一体，实现可靠用电、安全用电、节约用电、智慧用电。
系统主要功能
无人化数据监控
系统对剩余电流、短路、过温度、过载、过压、欠压等电气故障进行24H不间断监控、报警、记录。更可接入烟感，摄像头和故障电弧等其他传感器。
访问方便
平台可通过浏览器、APP等方式访问所有软件功能，查看数据和接收报警信息
远程控制
便捷地对设备进行远程控制。通过手机或网站能够远程对具体设备实施紧急拉闸、设置报警参数等控制指令。
消息提醒
异常情况可通过短信、邮件、APP推送、语音外呼、语音播报通知等多种方式给出报警提示
数据和隐患分析
平台进行大数据分析，生成对应项目的用户报告，为领导制定电气安全整顿计划和能耗节约方案提供依据和参考
权限适配
平台可支持用户任意创建角色和分配功能，使平台更加适用于对应行业
运维管理

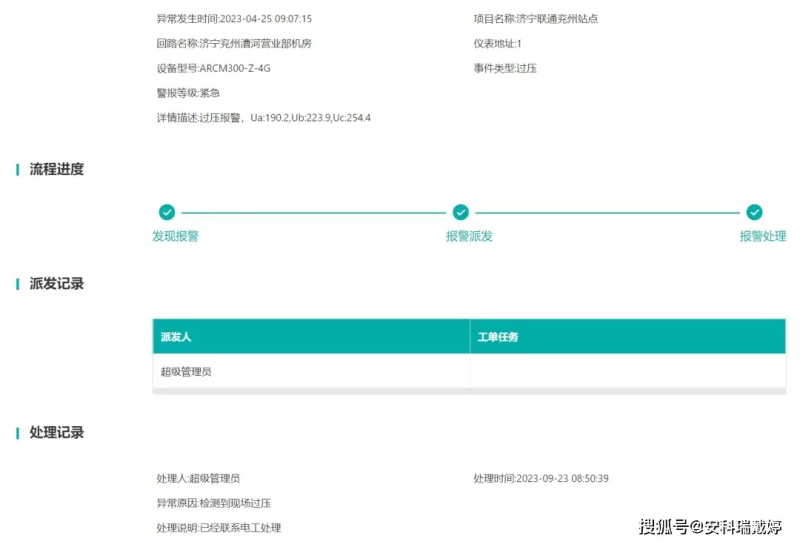

云平台提供对隐患的处理。能够制定巡检计划，方便对设施的定期查看，保证设备的正常运行。提升运维人员工作效率
安全性
平台记录每一次用户的登录记录和操作记录。确保对设备的每一次操作都可进行历史跟踪
功能详细解释

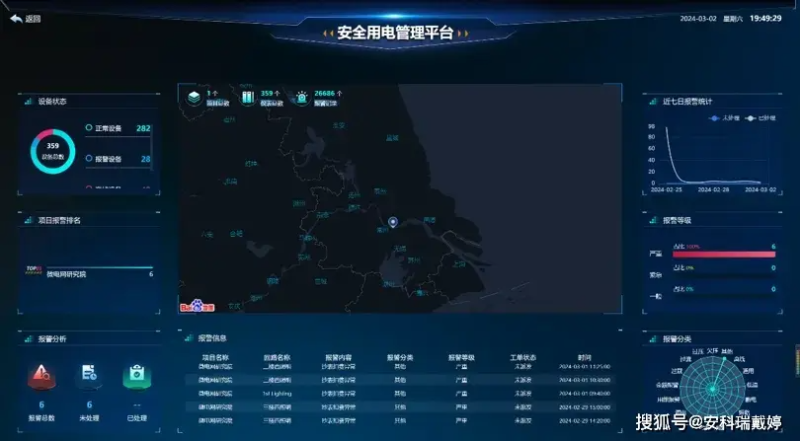

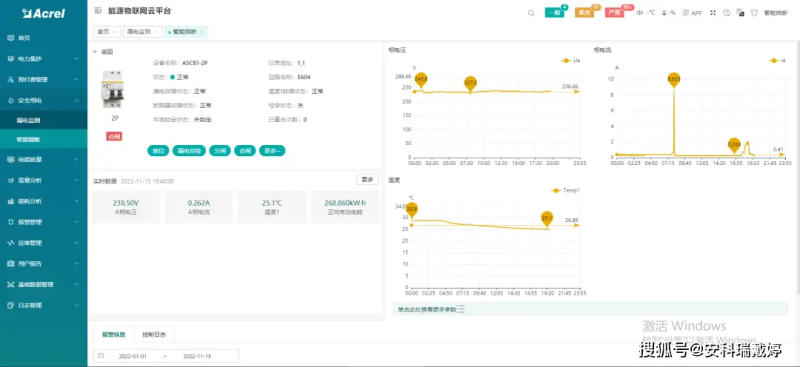

驾驶舱可以直观地在地图上展示所有出租户的位置信息、设备报警信息、报警分类、报警统计等。
系统可接入电气火灾探测器、故障电弧、智能微断、末端回路监控装置、智能塑壳断路器、灭弧式保护器等，并可远程控制相应探测器。
电气安全监测，监测用电回路中的漏电流、线缆温度、故障电弧等电气参数，漏电流过大、线缆温度温度过高、线路中有故障电弧或识别到有电瓶车充电时产生报警
当线路发生短路时在150微秒内切断回路，无危险火花产生，起到短路灭弧作用
告警推送方式

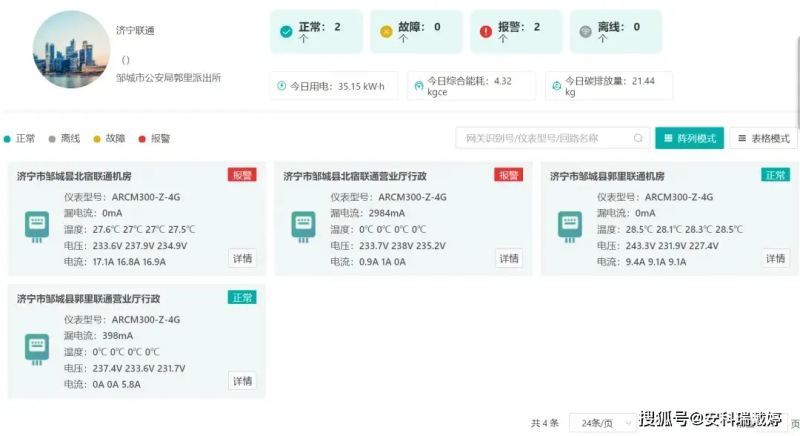

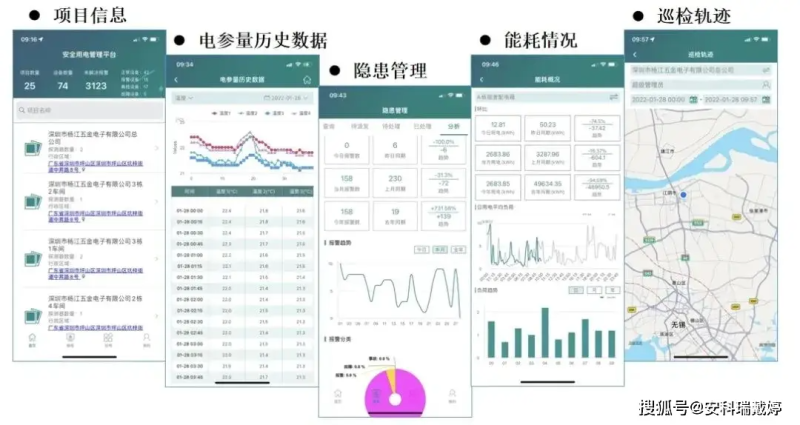

手机APP实时监测

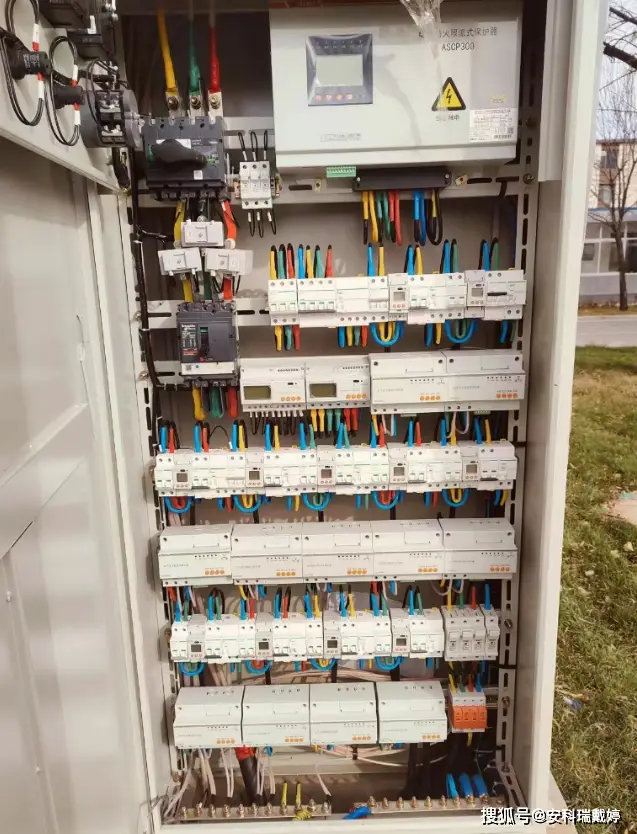

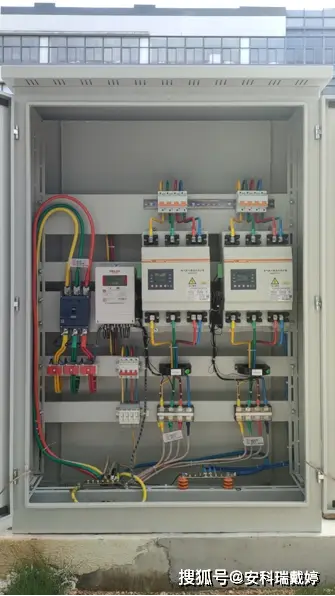

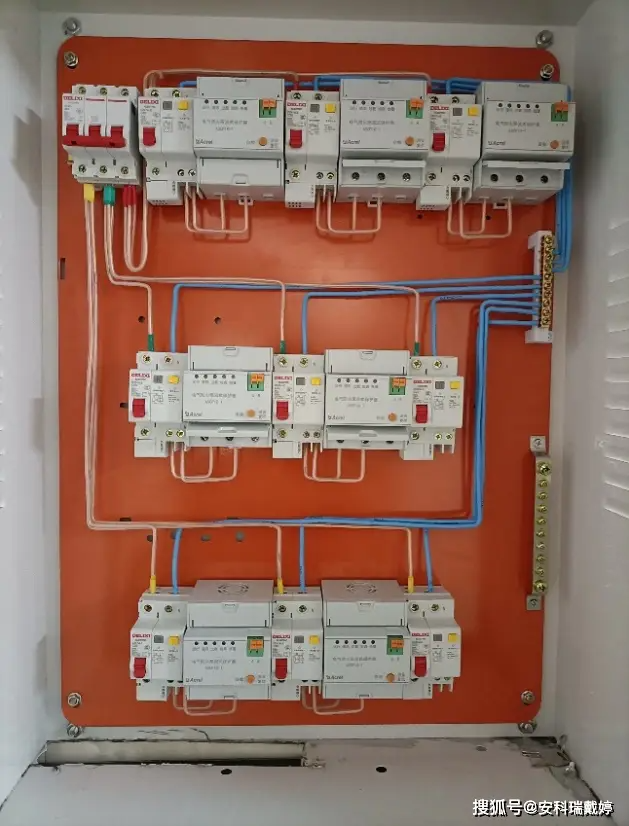

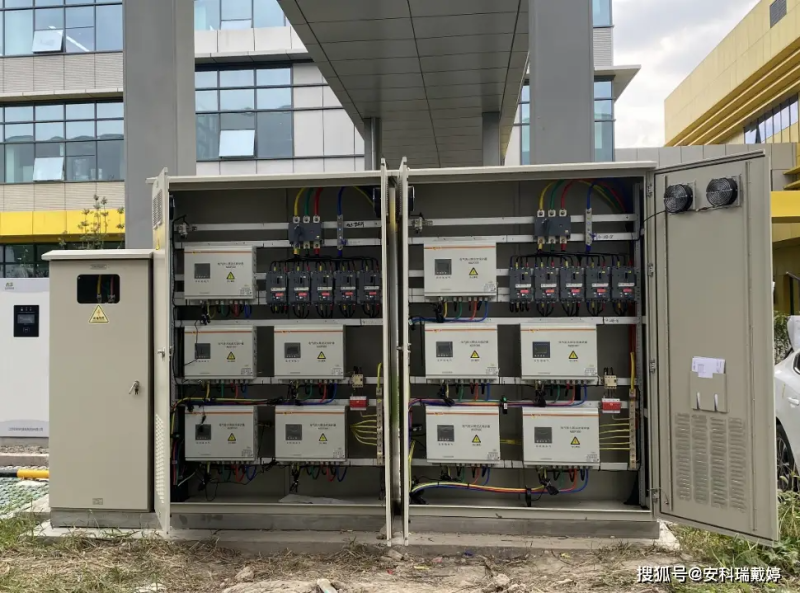

5.现场实况
