安科瑞Acrel-5000能耗管理系统落地宝爱捷40余家4S店，构建连锁能源数字化管理新范式

安科瑞戴婷 Acrel-Fanny

摘要：品牌汽车销售门店通常数量多、分布广，单个门店的能源消耗（如电力、水、燃气）虽小，但总和显著。电费、汽油费等能源开支可能占总运营成本的15%-30%，成为仅次于人力和房租的第三大支出。随着双碳政策的推进，要求企业降低碳排放。连锁行业因门店数量多，成为重要监管点。本文就Acrel-5000建筑能耗在宝爱捷4s店中的应用方案进行介绍，项目主要将宝爱捷集团的总门店及40余家地方门店进行统一的组网，将能耗数据和KPI指标进行采集、计算及上传管理。

关键词：连锁门店，建筑能耗，能耗采集

1. 项目概况：

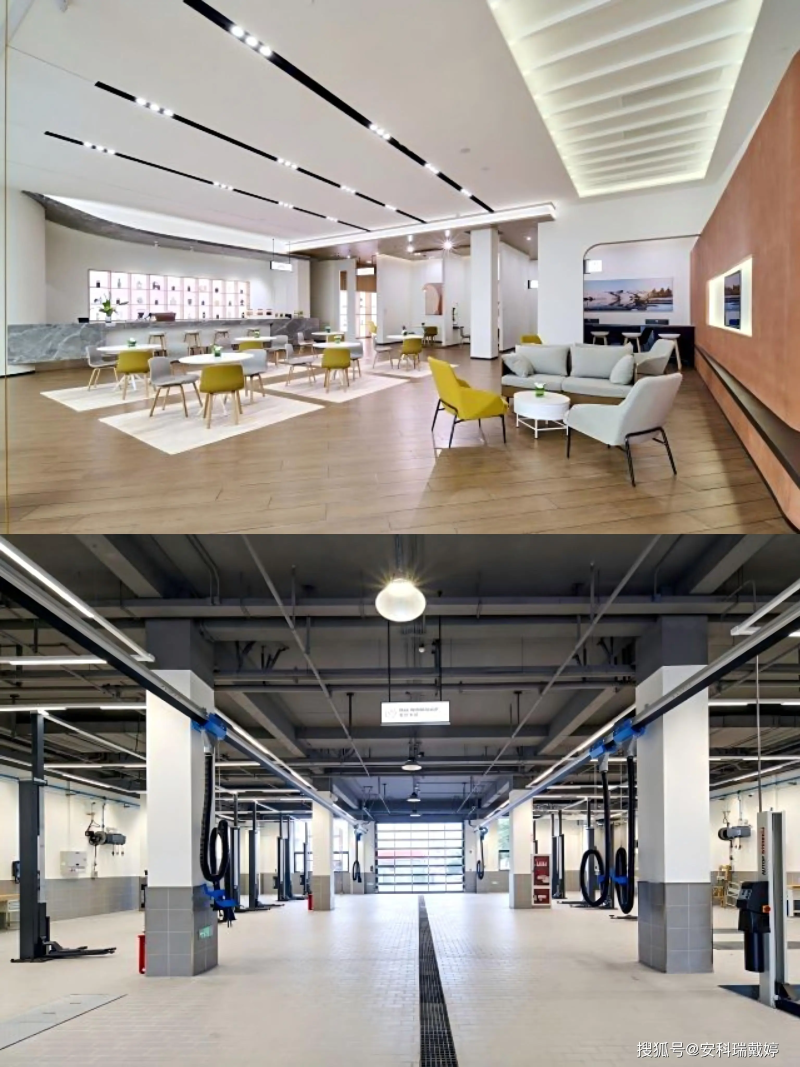

宝爱捷（中国）汽车投资有限公司是德国大众集团旗下萨尔茨堡保时捷控股有限公司的全资子公司，2012年在杭州成立，负责中国区经销商网络的部署和业务的运营管理。门店分布于江苏、上海、浙江、北京、广东等省。在国内共有45家汽车经销商，主要集中销售奥迪、宾利、兰博基尼、保时捷和 BMW/MINI 等豪华品牌。能耗管理系统主要针对办公区、会客区、维修区、光伏发电等功能区域进行能源计量和管理。目前45家门店均已完成搭建部署及交付。

2. 客户需求：

（1）能源管控：之前各门店没有使用智能电表、水表、流量计，只能通过每月电费单获取总用量及费用。无法知晓各区域用能情况。

（2）KPI指标：客户需要根据总部规定的耗能指标进行严格的KPI管理。并且每月需要上报。

3. 项目难点：

Ø 因集团管理需要实时获取各门店能源消耗数据，但是大部分门店未能开通公网IP，且部分能源计量器具无法联网，所以须通过4G的方式传输能源数据。

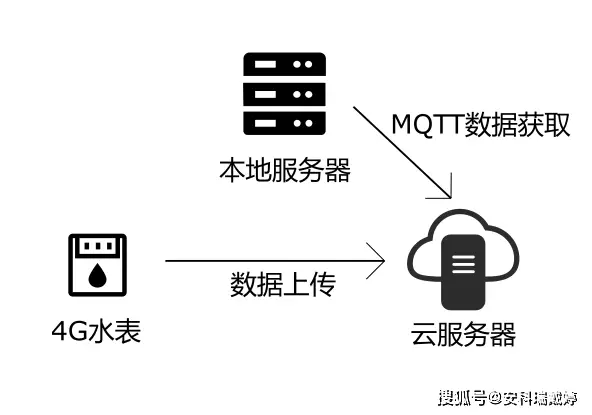

Ø 4G水表将数据上传至云服务器，由后台程序进行协议解析，并将数据转化为标准格式，并推送至MQTT服务器中，客户本地服务器通过网络，获取云服务器MQTT的数据。

4. 解决方案：

（1）能源管控：通过有线、无线智能表计，实现电/水/流量/压缩空气/光伏发电等能耗的自动计量及准确计量。

（2）KPI指标：增加KPI概况以及用户报告部分，将月度，年度KPI指标进行计算，如：单位面积能耗、烤漆房工件能耗、回收水利用率等等。

（3）中英文适配：全部功能菜单都进行了中英文适配，且通过客户逐项验证。

（4）手机APP查看能耗数据：除内网WEB版本之外，还提供APP服务，客户可在任意内网WIFI下。通过APP查询门店用能数据。

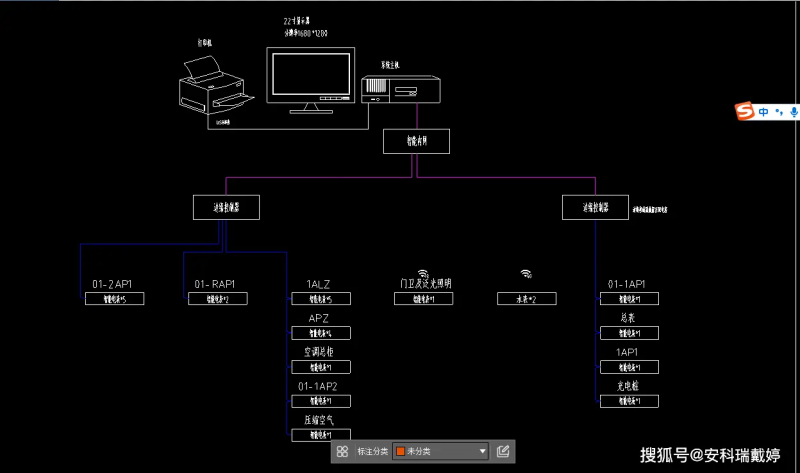

5. 组网结构：

ANet-2E4SM网关采集智能电表（DTSD1352）、流量计及温湿度传感器数据，通过有线方式上传至内网服务器，此外，部分智能电表（ADW300）及4G水表，可通过4G无线上传至能源管理平台。

6. 典型硬件：

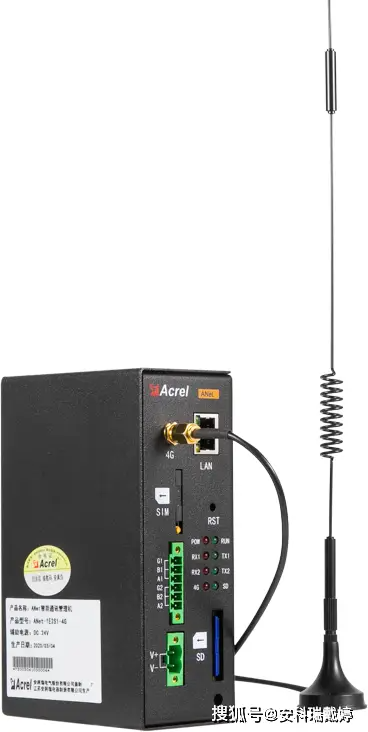

ANet-1E2S/1E1S-4G网关

Ø 采用高性能32位ARM处理器，支持2万个数据点

Ø 支持32G外部存储

Ø 支持断点续传，网络中断后数据存储本地，支持1个月存储

Ø 可选4G上传模块，拥有一路10M/100M以太网口

Ø 拥有MODBUS/MQTT等协议

Ø 支持AES数据加密

Ø 采用嵌入式LINUX操作系统，金属外壳，导轨式安装

Ø 拥有电磁兼容4级认证

Ø 串口，网口光耦隔离

Ø 支持-20℃至50℃运行温度

7. 特色功能：

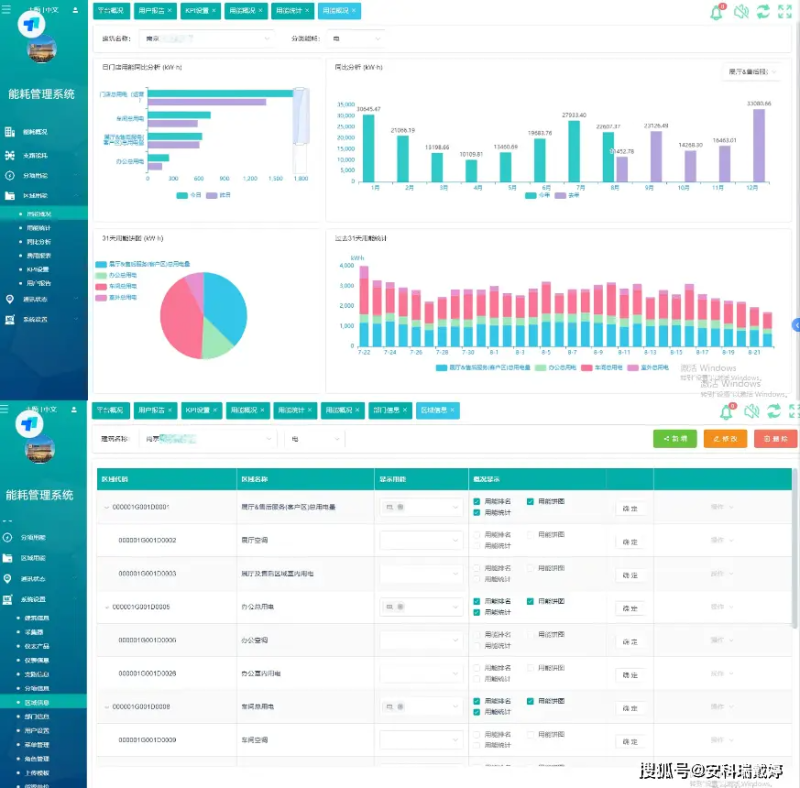

（1）区域能源计量：将客户主要的用能按照能源类型分为电、水、压缩空气、燃气等。按区域划分为车间用电，办公区域用电，展厅及售后服务区域用电等。按分项划分为空调用电、动力用电、照明用电、光伏发电，自来水、回收水等。根据现场情况满足客户对于能源管理的基本要求，且自定义程度较高。

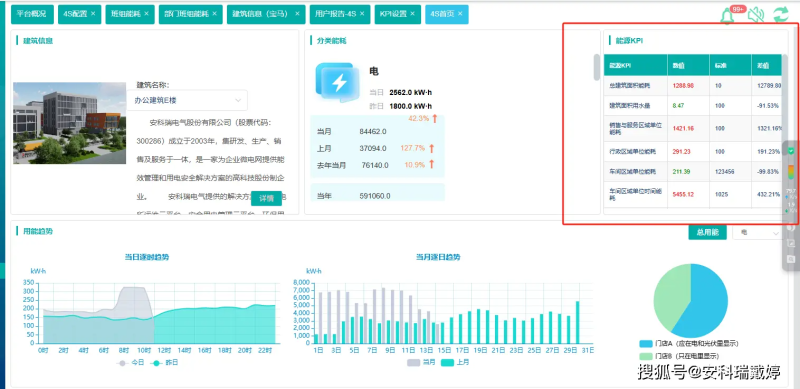

（2）KPI指标：对能源消耗情况进行对比分析，实现单位建筑面积能耗、单位建筑面积用水量、销售与服务区域单位能耗、行政区域单位能耗、车间区域单位能耗、车间区域单位时间能耗等数据分析和指标对比。帮助用户节能降耗。

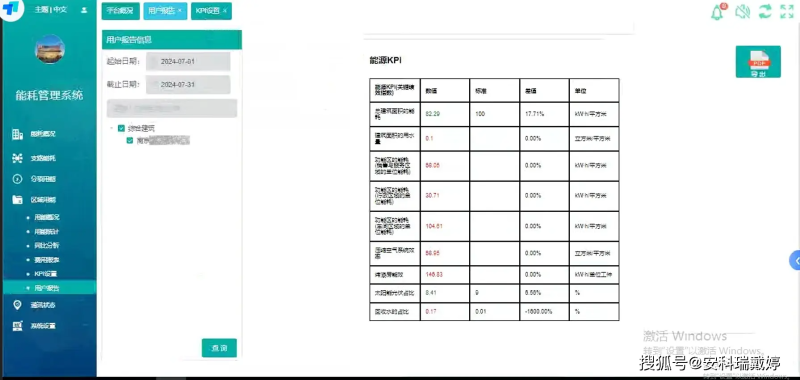

（3）用户报告：提供全能源的月度、年度统计，各用能分区能耗排名，用能同环比，饼图占比等功能。并添加KPI参数的统计和配置，直观明了地展示门店能耗是否符合总部标准。同时按照客户需求修改用户报告风格，将大段文本信息，基本全部改为图表及表格的形式，更加直观的展示数据情况。

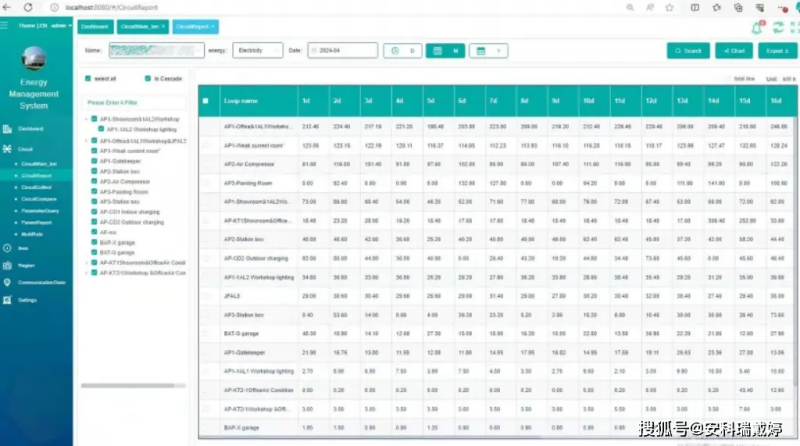

（4）中英文切换：为保证中英文的自由切换，不仅满足菜单和UI功能的英文切换，所有仪表，设备，站点回路名称全部都做了英文录入接口，保证看到的所有功能都可以进行英文展示。

（5）总部平台搭建：搭建总部平台，可通过总部平台选择任一门店平台实现跳转，可以通过地区及品牌筛选，同时门店平台的能耗数据及KPI指标数据也上传到了总平台，可在总部平台直接对比门店数据。

8. 总结

Acrel-5000 建筑能耗监测系统成功应用于宝爱捷全国 40 余家 4S 店项目，解决了客户在连锁门店能源管理中面临的几大关键难题。系统通过有线结合无线组网方案，确保了所有门店能耗数据的稳定、可靠采集与上传，为集中管理奠定了坚实基础。更重要的是，它完全改变了客户过去粗放管理模式，通过各种智能电表、水表、流量计等表计的采集，实现了对办公区、展厅、维修车间、烤漆房、光伏发电等不同功能区域，以及电、水、压缩空气、燃气等各类能源类型的准确计量，使客户得以清晰掌握各区域各环节的用能细节，准确定位能耗异常。同时，系统自动化计算并直观呈现总部规定的关键绩效指标（如单位面积能耗、烤漆房工件能耗、回收水利用率等），大大提升了 KPI 管理的效率与准确性。此外，搭建的总部级能源管理平台实现了对所有门店能耗数据及 KPI 指标的集中汇总与跨区域、跨品牌对比分析，为集团优化资源配置、制定统一节能策略提供了强大支撑；中英文界面与数据自由切换功能，则完全契合了外资企业的管理需求，确保了系统的无障碍应用。

综上所述，Acrel-5000建筑能耗管理系统为宝爱捷集团构建了一个覆盖整体、数据准确、管理智能的能耗监测平台，赋能客户实现了从“用能模糊”到“精细管控”、从“分散管理”到“集团统览”的能源管理能力跃升，为持续节能降耗和提升运营效率提供了核心工具。
