告别湍流！平衡流量计原理全新解读
青岛仪表阿晟测控
你是不是一听到“流量计”“差压原理”这些词就头疼？别急今天咱们不用复杂公式，用通俗易懂的方式解释平衡流量计原理，轻松搞懂平衡流量计是怎么工作的。
不同流量计就是用不同方法来“数”流量，平衡流量计的大致意思就是在管道里装个带孔的铁盘，流体挤过小孔时会产生压力差，测这个压差就知道流量。稍微专业的描述即平衡流量计是基于伯努利方程利用差压原理的流量测量仪表，其核心结构采用多孔对称设计，能够有效平衡流体分布，减少涡流和压力损失，从而提高测量精度和稳定性。当流体通过流量计时，会在节流件前后产生差压信号，通过测量该差压值并结合流体参数，即可计算出实际流量。
今天我们用‘水管比喻’讲清平衡流量计原理，想象一下，你家水管里突然卡了块大石头，水流经过时会被强行挤压，石头前后水流速度不一样，压力也不同（前面高，后面低）。后来发现，测出这个压力差，就能反推出水流大小——这就是传统孔板流量计的原理。但问题来了，石头挡路，水流乱冲乱撞，不仅测不准，还让管道压力损失大。

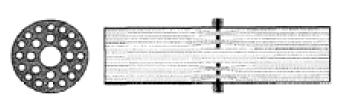

平衡流量计聪明之处在哪？它不堵石头，而是在水管里装了个“多孔筛子”（多孔的圆盘节流整流器）。这个筛子有多个对称的小孔，水流经过时：
均匀分流：水流被平均分配到各个小孔，不再乱窜。
稳定压差：筛子前后形成的压力差更稳定，测量更精准。
压损变小：水流顺畅，管道压力损失得到有效减小。
就像用漏勺倒汤，如果只有一个洞（传统孔板），汤会喷溅；但如果漏勺有多个小孔（平衡流量计），汤就能平稳流下来，还能控制流量。

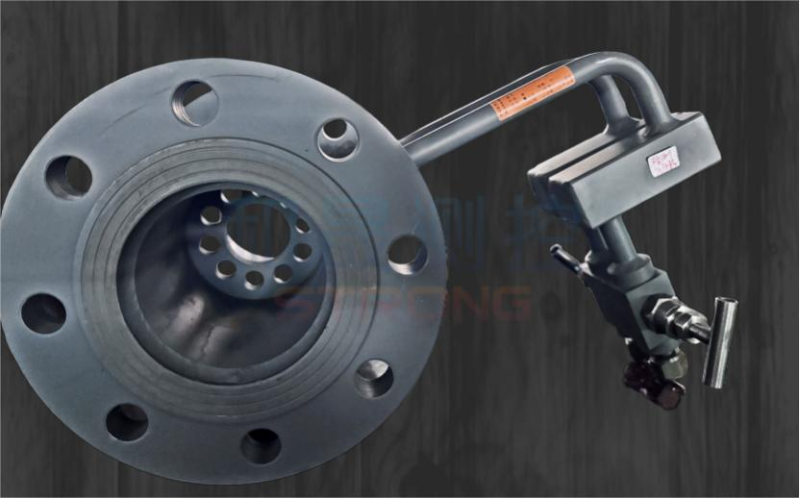

HSP平衡流量计的优势：准、稳、省
线性度高、重复性好：其精度达0.5%，常规量程比1:10，因为流场稳定，极大缩短了对直管段的要求，其前后直管段一般为前3D后1D；
长期稳定性好：其与孔板具有相同的使用方法和外形，因此可以直接进行替换，整个仪表无可动部件，因此可以长期保持稳定性；
可测复杂工况介质：可以测量各种混合气体、气液两相介质、浆料、多相水流、震动水流、电磁干扰介质和双向流，可直接替换孔板为企业仪表升级改造节约成本。
下次听到平衡流量计原理这个词，记住：它就是让流体“排队通过”的聪明设计，如果您喜欢这种科普方式，请记得关注，欢迎大家留言讨论。
