3D线激光轮廓测量仪保障螺丝装配，检测螺丝高度
光子精密 Phoskey
在机械、设备或车辆等需要精密配合的工作环境中，螺丝浮高产生的一系列问题，都将对机器的安全运行埋下隐患。光子精密DL-8000系列3D线激光轮廓测量仪保障螺丝装配，检测螺丝高度。
螺丝安装时，无论是使用普通电批还是自动螺丝锁付机，都会遇到一个问题：当扭矩达到预设值时，螺丝可能并未锁紧到位，这种情况通常被称为螺丝浮高。
在机械、设备或车辆等需要精密配合的工作环境中，螺丝浮高产生的一系列问题，都将对机器的安全运行埋下隐患。

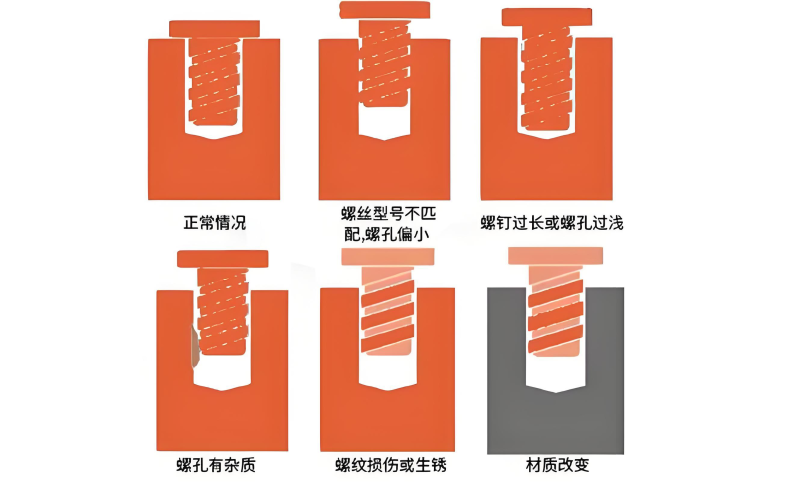

各类因素产生的螺丝浮高
GL-8000系列 为您一招治“浮”

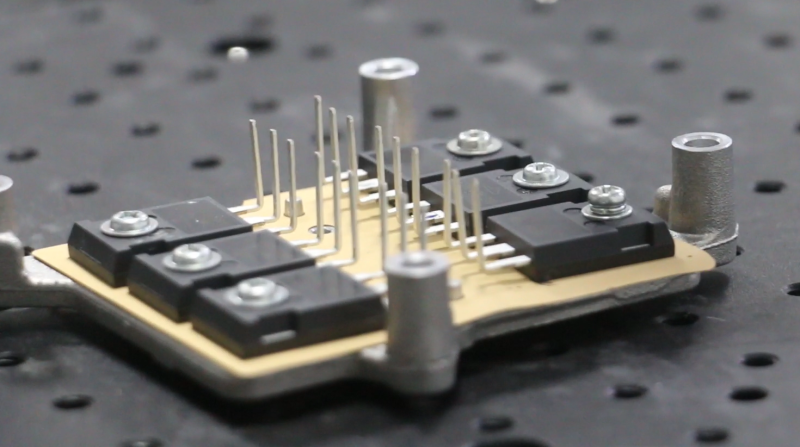

螺丝浮高检测案例
01 检测需求
1.一次性扫描检测4个螺丝的高度差
2.精度要求0.03-0.05mm
3.速度要求：8s/Pcs
02 应用选型
方案选用3D线激光轮廓测量仪GL-8160，横向轮廓数据4960点，每秒可采集49000条轮廓，并具备超宽的X轴视野和强大的抗干扰能力。
其测量范围±41mm（F.S.=52mm），基准距离为160mm，Z轴重复精度可达0.6μm。
03 检测方案
1.分别选择螺柱底下黑色壳体的平面上N个点位拟合平面作为测量基准面。
2.分别选择螺丝铆钉中心区域，计算测量区域顶点到基准平面的高度差。
3.根据高度差阈值判定是否浮高。
04 检测结果
1.产品静态放置，相机动态扫描测量样品10次，高度差重复性极差为0.019mm。
2.产品动态放置，相机动态扫描测量样品10次，高度差重复性极差为0.04mm。

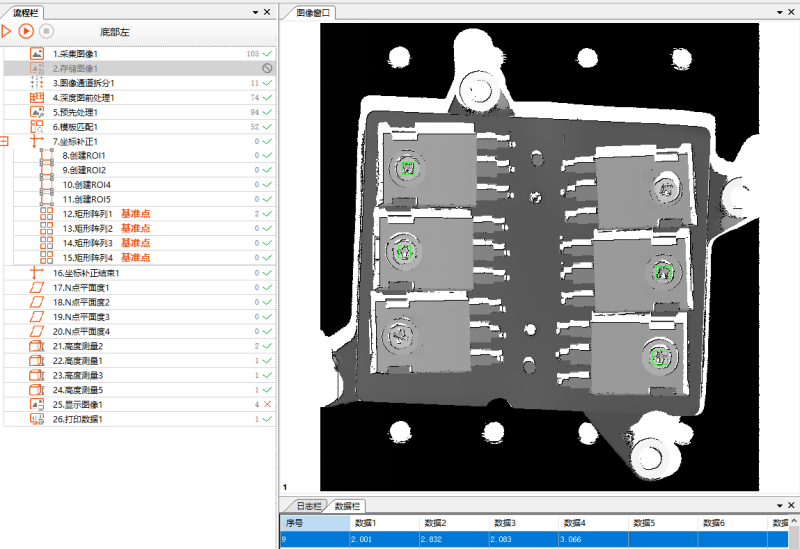

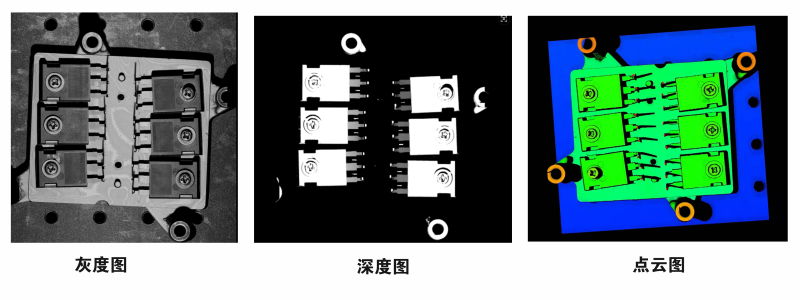

检测效果图：
查看全文
