FCTEM40-2高分辨瞬变电磁系统
18979937381
FCTEM40-2高分辨瞬变电磁系统通过优化设计实现超浅层基本无盲区探测，适用于近地表地质结构勘查，具备高纵向和横向分辨力，可清晰区分不同深度和横向延伸的地质异常体。采用大电流压噪技术和屏蔽线圈设计，有效抑制城市环境、高压线等强干扰区域的信号干扰。
FCTEM40-2高分辨瞬变电磁系统主机与电池一体化设计，配套拖缆小车，两人即可完成施工，适合野外快速部署。线圈结构无需现场调节，抗震性能优异，适应复杂施工环境。
该系统还采用阿尔法远程超算反演云平台 ，支持半自动地质模型生成，参数调节便捷，反演速度快速且维护方便。提供与 TETSP隧道地震超前预报系统 的数据接口兼容性，支持多源数据融合分析。
该系统广泛应用于矿产勘探、地质灾害预警、地下空间探测等领域，尤其在强干扰环境中表现出色。
FCTEM40-2高分辨瞬变电磁系统的原理

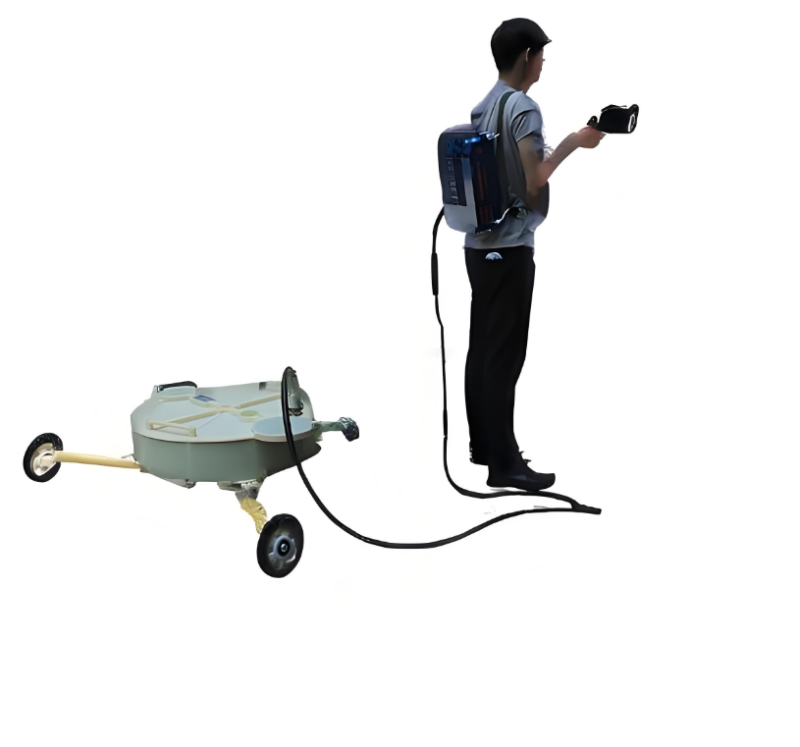

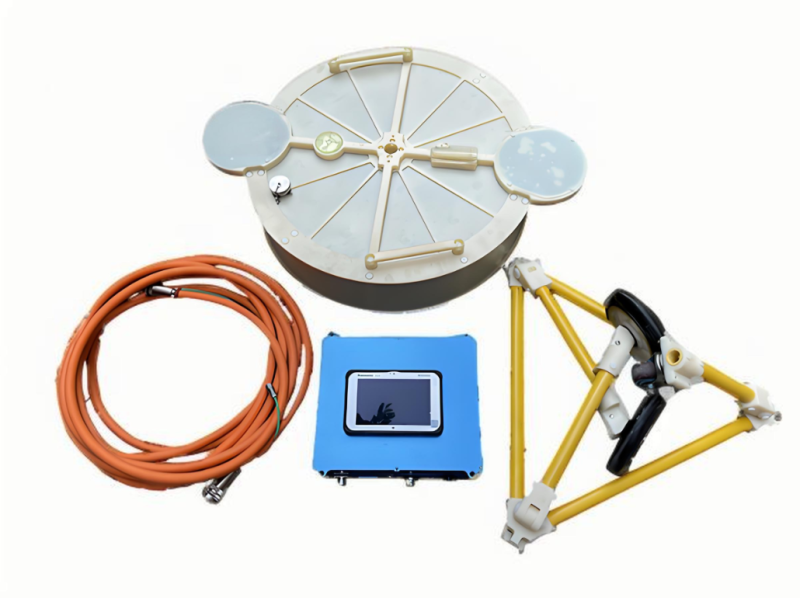

瞬变电磁法利用不接地回线向地下发送一次脉冲磁场，用线圈接收地下感应涡流产生的二次磁场，探测地质体电阻率。FCTEM40-2高分辨瞬变电磁系统是我公司面向浅层和高分辨探测场景需求，有针对性开发的一款便携式瞬变电磁探测系统。该系统将主机和电池集成在一起（重量7kg），发射接收一体化线圈（70cm口径线圈重量15kg）通过折叠便携小车承载，轻便易操作，两人即可完成施工。
适用于城市地下空间调查，道路病害检测，隧道超前地质预报，岩溶及地下水探测，大坝渗漏检测，采空区，断层、地层浅表分层探测，管道探测，管道腐蚀检测，不明埋藏物调查，考古等。
产品特点：
- 强化浅部探测能力：实现超浅层基本无盲区探测
- 高分辨：纵向分辨、横向分辨极高
- 强抗干扰：通过大电流压噪，采用屏蔽线圈适合城市、高压线等强干扰区
- 线圈结构稳定：无需现场调节，抗震性好
- 数据处理：采用阿尔法远程超算反演云平台，具备半自动地质模型生成，参数精简易调，产状分层清晰，异常聚焦易判，反演速度极快，升级维护方便等特点
- 具备与TETSP隧道地震超前预报系统联合反演数据接口
- 轻便：线圈拖缆小车，主机电池一体，俩人即可施工。
性能指标：
- A/D转换：24位
- 实时动态范围：150dB·
- 数据采集模式：点测模式
- 采样率：1.25或2.5MHz
- 采样间隔：800或400ns
- 主机：发射接收、发射电池一体主机
- 采集终端通信方式：USB3.0
- 供电模式：锂电池供电
- 发射电流：40A
- 发射频率：50、25、12.5、6.25、3.125、0.78125、0.390625Hz（可选）
- 关断时间（0.7米直径线圈负载）：小于40μs
- 标配线圈：0.7米屏蔽线圈· 探测深度：100~200米
- 工作温度：-30°C~60°C，最大相对湿度为95％
- 主机和线圈：单缆连接
- 数据处理：阿尔法拟二维远程超算快速反演
