PKTEM干米级小回线瞬变电磁系统

18979937381 20250725

PKTEM干米级小回线瞬变电磁系统可用于探测地下含水层的分布与富水性。在干旱地区寻找地下水时，PKTEM 系统能够分辨出不同地层的电阻率差异，从而圈定出富含水的地层位置与范围，为水资源开发提供重要参考。对于工程建设中的地下水文勘察，如大型建筑、桥梁的地基建设，该系统能准确探测地下水位的变化情况以及周边水文地质条件，帮助工程师合理设计基础方案，确保工程的稳定性与安全性。该产品还采用先进的信号处理算法，能够清晰分辨出地下不同地质体的边界与特征。针对复杂的电磁环境，配备了多重抗干扰措施。

PKTEM干米级小回线瞬变电磁系统的原理

PKTEM系统采用恒压钳位高速线性关断技术、无损消互感技术实现了大深度，高分辨率、浅层无浅盲区、高效勘探。装置采用柔性线圈结构，线圈可折叠，也可在现场组装和拆卸，抗震性能好，方便运输，以适应各种地形条件。系统通过大发射磁矩进行压噪，抗干扰性强，使探测深度达到千米级。适用于城市、高压线等强干扰区域。可广泛应用于复杂地形、水上、平原、高原、丘陵地带、煤矿采空区、火烧区等地质调查与大面积矿产勘查。

工作原理：基于电磁感应定律，通过不接地回线向地下发射一次脉冲磁场。发射线圈中通以阶跃电流，电流突然变化会使周围一次磁场瞬间改变，在地下导电岩矿体中产生感应电流。断电后，感应电流因热损耗随时间衰减，产生二次感应涡流场。通过接收线圈测量二次场随时间变化规律，可得到不同深度的地电特征，从而推断地下地质结构和目标体分布。

传感专家

产品特点

•浅层无盲区:恒压钳位高速关断技术(减少检测盲区)。无损耗互感技术(提高浅分辨率)

•高分辨率：通过小尺寸线圈和高采样率，垂直分辨率和横向分辨率极高

•抗干扰性强：通过大的发射磁矩适用于城市、高压线等强干扰区域

•稳定的线圈结构：无需现场调整，抗震性能好

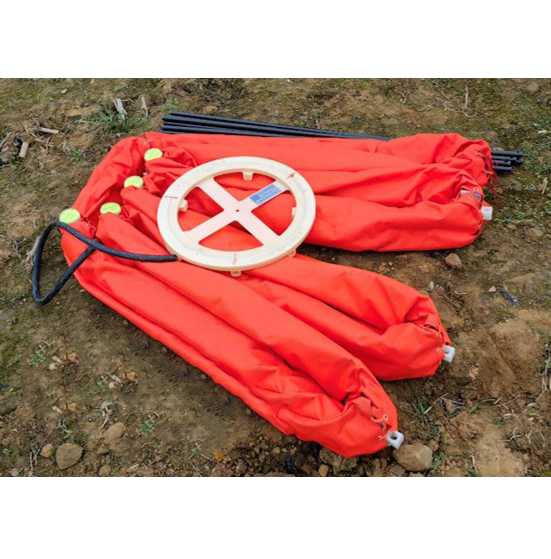

•柔性线圈配置：可折叠线圈(FT320)，可在现场组装和拆卸，以适应各种地形条件，方便运输

传感专家

性能指标

•A/D转换：24位

•实时动态范围：150dB

•数据采集模式：点测模式、拖曳式测量

•采样率：1.25或2.5MHz

•最大发射电流：100A~120A

•发射基频：50~3.125Hz(可选)

•发射波形：双极性组合波

•关断时间：约200μs（FT320）

•发射磁矩：13000~16000Am2

•主机：发射接收一体主机

•收发一体折叠线圈（FT320）

•采集终端通信方式：USB3.0

•最大探测深度1000米

•工作温度：-30°C~60°C，最大相对湿度为95％

•数据处理：阿尔法拟二维远程超算快速反演

应用领域：主要用于地质结构调查，尤其是在一些空间受限场景。如煤矿突水探测，可提前查明地下含水构造，预防突水事故；隧道超前预报，能探测隧道掌子面前方地质情况，提前发现潜在水害、断层等隐患，保障隧道施工安全。
