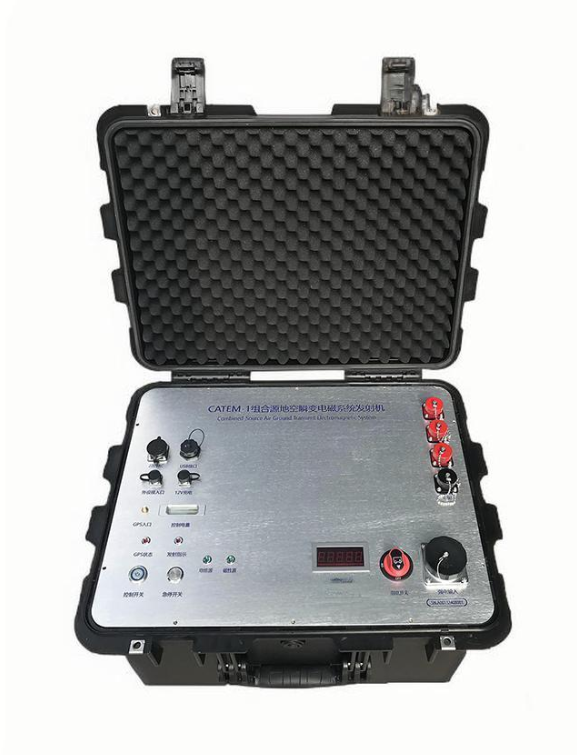

CATEM-1组合源地空瞬变电磁系统
CATEM-1组合源地空瞬变电磁系统是一种基于电磁感应原理的勘探设备，主要用于地质勘查、工程检测等领域。
该设备还采用组合电性或磁性源激发，通过GPS精确同步和 RTK差分定位 ，支持瞬变电磁精细化探测及各向异性探测。电性源可实现三组发射电极组合模式，接收采用三分量或单分量模式，单分量接收模式配备大尺寸线圈，实现大范围接收和高灵敏度。磁性源适配大回线、小回线线圈，硬件支持无人机飞行姿态校正、高精度坐标实时回传等功能。适用于深部地质结构探测、堤坝渗漏检测、深埋管涵探测、地面瞬变电磁等多种场景。电性源最大发射电流40A，主要用于深部探测；磁性源最大电流200A，适用于工程精细化勘查。 配套多旋翼无人机瞬变电磁系统飞行规划软件，基于地貌影像与地形数据自动生成三维航线，支持山区、林地、城市等复杂环境的安全仿地作业。
CATEM-1组合源地空瞬变电磁系统的原理

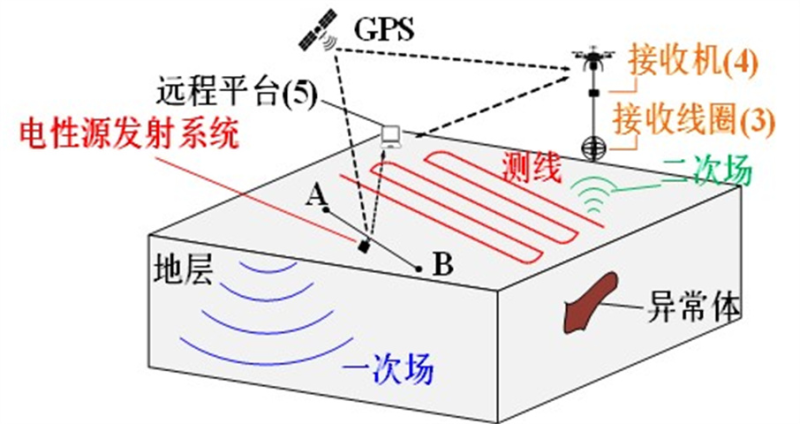

CATEM组合源地空瞬变电磁系统采用组合电性或磁性源激发，由GPS精确同步，RTK差分定位，可适应瞬变电磁精细化探测需求和各向异性探测，亦可适应激发极化法、堤坝渗漏检测、深埋管涵检测、地面瞬变等多用途应用。电性源可实现三组发射电极组合源模式，接收采用三分量、单分量两种接收模式，单分量采用大尺寸线圈实现大范围接收，灵敏度高，高频特性好，快速高效成图。磁性源适应大回线、小回线线圈。硬件上具备航空飞行姿态校正、高精度坐标实时回传、收发子系统精确同步、远程无线数据传输等功能。

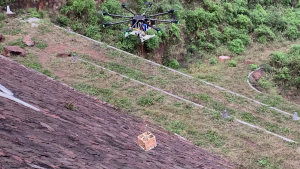

系统具有多旋翼无人机瞬变电磁系统飞行规划软件，以地貌影像与地形高层文件为基础，在考虑载荷安全半径、有效作业高度、飞行速度等参数下，根据用户指定航点经纬度坐标自动生成三维航线，满足无人机航空瞬变电磁作业在山区、林地、城市、高压线地区等区域的低空多旋翼无人机瞬变电磁安全、仿地作业。
地面电法由于生产效率低、成本高，需要高效的勘察方法和装备，地空瞬变电磁系统施工方便，效率高，可以在任何复杂场地环境开展工作。
系统电性源发射电流最大达40A，主要针对深部地质结构探测（深度600m以内）。磁性源最大电流达200A，针对工程精细化勘查，大回线亦可适应矿产勘查。集成化装备具有性价比高，适用性、灵活性强的特点，能够为矿床成矿规律、地质填图、地质勘查等野外地质工作提供可靠数据信息支撑。
性能指标
1）组合源：可单源、双源、三源，脉冲波编程发射
2）双模：磁性源、电性源
3）高灵敏度：大尺寸线圈
4）多功能：激发极化、地空瞬变电磁、地面大回线瞬变、地面电性源瞬变、堤坝渗漏、管涵探测
5）低空仿地规划
6）云平台并行反演
