WuKongDTEM无人机航空瞬变电磁系统
18979937381
WuKongDTEM无人机航空瞬变电磁系统的原理

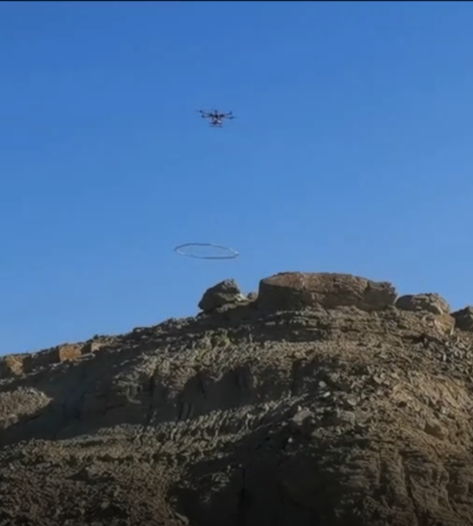

WuKong DTEM无人机航空瞬变电磁系统是国内外首套大深度无人机全航空瞬变电磁系统，拥有完全自主知识产权，在瞬变电磁关断技术、浅表探测技术、仪器轻量化、数据处理和精细化反演等方面优势明显。探测时将低空仿地、连测与点测结合，创新采用蛙跳测量新模式，探测深度更深，浅表盲区更小，分辨率更高。
发射和接收系统采用轻便一体化设计，装配式线圈组装拆卸灵活，具有探测效率高、不受地形限制、安全性高、作业准备时间短、转场方便等特点。可广泛应用大面积探矿、水文地质勘察、长距离工程地质勘探、灾害应急、各类复杂地形的勘察探测任务。
系统反演采用阿尔法瞬变电磁远程反演超算平台，支持远程超算实时成像、三维快速成像，实现了数据云同步共享，具有人机互动性高、计算方式可控、计算速度极快等特点，可轻松高效处理航空瞬变电磁探测生产的海量数据。
迄今已开展了煤矿火烧区采空区调查、抽水蓄能电站地质调查、古河道地质调查、黄河淤泥层和大坝根石调查、南水北调水坝渗漏检测、隧道岩溶调查、地下水（溶洞）地质调查、文莱新建港区不明埋藏物（未爆弹）探测等多个项目的工程技术服务工作。
工作原理：基于电磁感应定律，通过搭载于无人机的发射回线向地下发射脉冲电磁场（一次场）。在一次场激励下，大地内部产生涡旋电流，因欧姆效应，涡旋电流衰减并激励起新的电磁场（二次场）。通过无人机搭载的接收系统观测二次场，提取并分析其中包含的地电信息，从而达到探测地下地质结构的目的。
性能指标
•飞行速度：0-6m/s；
•飞行高度：5-40m（线圈离地面）；
•系统重量：40kg；
线圈直径 发射磁矩：
•2m 1.3万Am2@70A
•5m 1.5万Am2@70A
•8m 2.3万Am2@70A
•10m 3.1万Am2@70A
•12m 4.3万Am2@70A
•12m 16万Am2@120A
应用领域：
•矿产资源勘探：可用于寻找深部金属矿、煤矿等，通过探测地下不同地质体的电阻率差异，确定矿体的位置、规模和走向等，为矿产开采提供依据。
•水文地质调查：能探测地下含水层的分布、富水性以及地下水位变化等，为水资源开发、工程建设中的水文地质勘察提供重要信息。
•工程地质勘查：在隧道、地铁等地下工程建设前，可提前探测地下的空洞、断层、破碎带等不良地质体，也可用于评估山体稳定性，探测潜在的滑坡体、泥石流隐患区域，保障工程安全。
