WuKong HTEM直升机航空瞬变电磁系统
18979937381
WuKong HTEM直升机航空瞬变电磁系统的原理
WuKong HTEM直升机航空瞬变电磁系统拥有完全自主知识产权，在瞬变电磁关断技术、浅表探测技术、仪器轻量化、数据处理和精细化反演等方面优势明显。

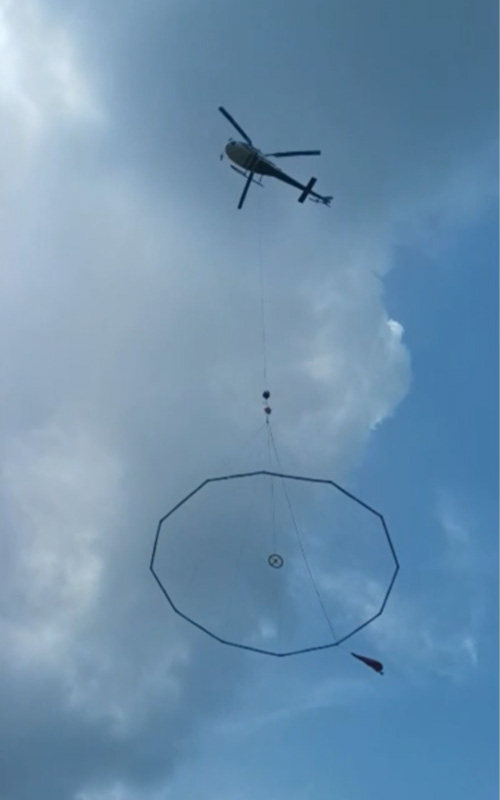

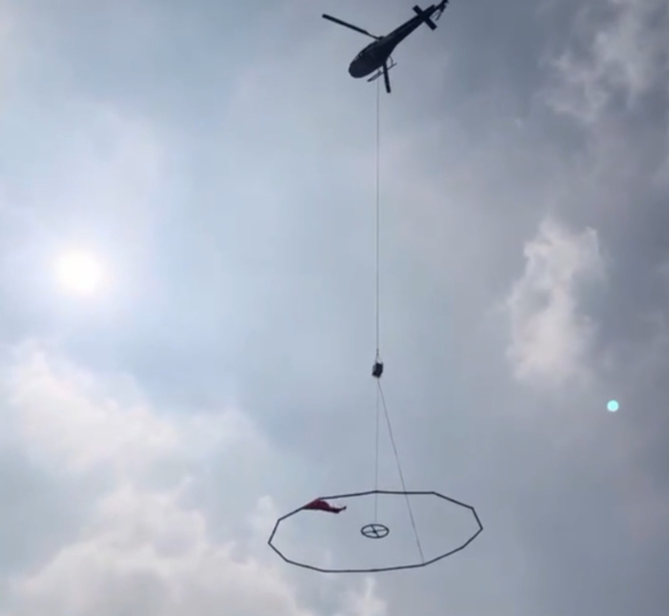

发射和接收系统采用轻便一体化设计，整备重量150kg，满足所有直升机载荷能力，低空低速情况下更易操控，更适应高海拔地区航空探测要求，具有更强的环境适应性，安全系数更高。
线圈可拆卸灵活组装，具有探测效率高、不受地形限制、安全性高、作业准备时间短、转场方便等特点，可广泛应用大面积探矿、水文地质勘察、长距离工程地质勘探、灾害应急、各类复杂地形的勘察探测任务。
系统反演采用阿尔法瞬变电磁远程反演超算平台，支持远程超算实时成像、三维快速成像，实现了数据云同步共享，具有人机互动性高、计算方式可控、计算速度极快等特点，可轻松高效处理航空瞬变电磁探测生产的海量数据。
工作原理：基于电磁感应定律，通过直升机搭载的发射回线向地下发射脉冲电磁场（一次场）。在一次场激励下，大地内部产生涡旋电流，由于欧姆效应，这些涡旋电流会逐渐衰减，进而激励起新的电磁场（二次场）。系统通过搭载的接收装置观测二次场，提取并分析其中包含的地电信息，从而达到探测地下地质结构的目的。
性能指标
•总重量：100～150kg
•发射器/接收器离地间隙：30~100m
•探测飞行速度：20~90km/h
•装配式发射接收线圈
•发射磁矩：23万Am2@120A（16米线圈）
•关断时间：7ms
•采样率：250kHz
•发射基频：25Hz
•实时动态范围：150dB
•勘探深度：700m
应用场景：
•矿产资源勘探：可在山区、森林等复杂地形区域快速扫描，寻找深部金属矿、煤矿等，通过分析电磁数据确定矿体的位置、规模和走向等，为矿产开采提供依据。
•地质构造探测：能深入探测地下地质结构，揭示断层、褶皱等地质构造的分布和特征，帮助地质学家更好地理解地球内部结构和演化，为地质研究提供支撑，也为工程建设规划提供地质构造信息，评估地质灾害风险。
•水文地质调查：用于探测地下含水层的分布、厚度和富水性，为水资源评价和开发提供关键信息，在寻找地下水、解决干旱地区供水问题等方面具有重要作用。
